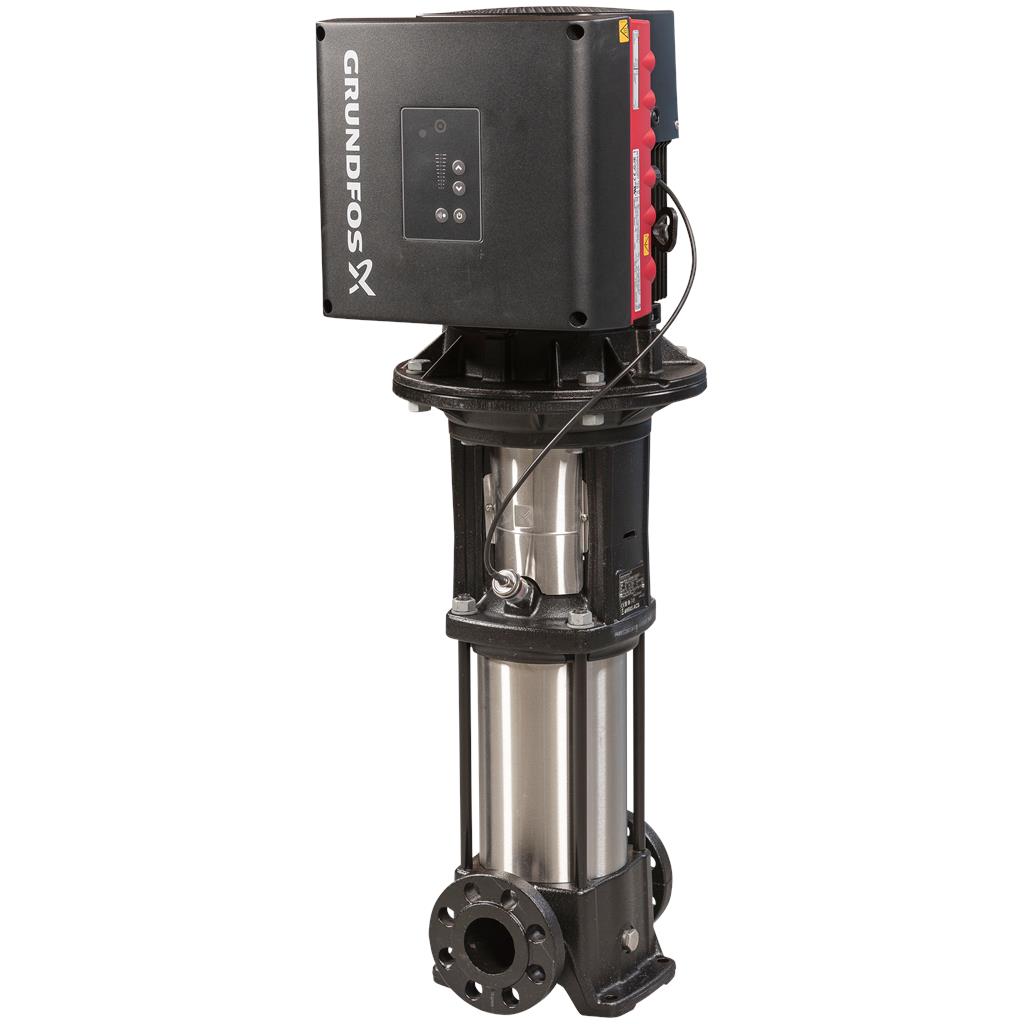

Pompa centrifuga verticale, multistadio con bocche di aspirazione e mandata sullo stesso livello (in linea). La testa della pompa e la base sono in ghisa - tutte le altre parti a contatto con il liquido sono in acciaio inox. La tenuta meccanica della cartuccia assicura un'elevata affidabilità, maneggio sicuro e facile manutenzione e accesso. La trasmissione della potenza avviene tramite accoppiamento rigido. Il collegamento alle tubazioni è tramite una combinazione di flange DIN-ANSI-JIS. La pompa è dotata di un motore sincrono 3 fasi, a magnete permanente e raffreddato ad aria. Il rendimento del motore è classificato come IE5 secondo IEC 60034-30-2. Il motore è dotato di convertitore di frequenza integrato con regolatore PI. Ciò consente una regolazione fine della velocità del motore che, in tal modo, fornisce prestazioni adeguate alle richieste dell'impianto. Un pannello di controllo sulla morsettiera del motore consente l'impostazione del setpoint richiesto, nonché l'impostazione della pompa su funzionamento "Min." o "Max." o "Stop". L'indicatore Grundfos Eye sul pannello di controllo fornisce un'indicazione visiva dello stato della pompa:
"Accensione": Il motore è in funzione (spie verdi che girano) o non in funzione (spie verdi fisse)
"Avviso": Il motore è ancora in funzione (spie gialle che girano) o si è arrestato (spie gialle fisse)
"Allarme": Il motore si è arrestato (spie rosse lampeggianti).

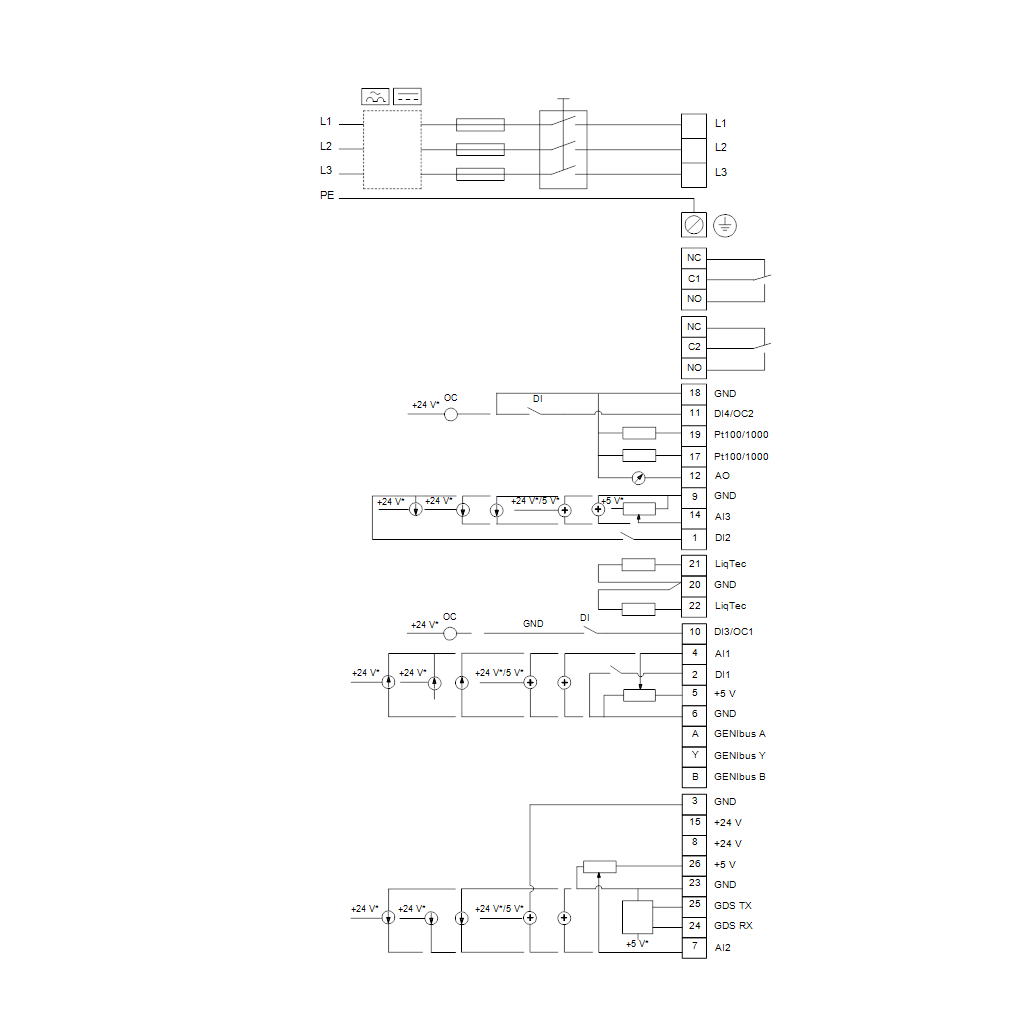

La comunicazione con la pompa è possibile tramite Grundfos GO Remote (accessorio). Il telecomando consente di effettuare ulteriori impostazioni e leggere diversi parametri, come "Valore effettivo", "Velocità", "Potenza assorbita" e "Consumo di energia" totale. La morsettiera dispone di diversi ingressi e uscite che consentono di utilizzare il motore in applicazioni avanzate, ove numerosi ingressi e uscite sono necessari:
due ingressi digitali dedicati
tre ingressi analogici, 0(4)-20 mA, 0-5 V, 0-10 V, 0,5 - 3,5 V; il sensore di pressione di fabbrica è collegato a uno di questi ingressi
alimentazione di 5 V a potenziometro e sensore
un'uscita analogica, 0-10 V, 0(4)-20 mA
due ingressi digitali o uscite open-collector configurabili
due ingressi Pt100/Pt1000
LiqTec, ingresso sensore protezione contro marcia a secco
ingresso e uscita Grundfos Digital Sensor
alimentazione di 24 V per i sensori
due uscite relè segnale (contatti a potenziale zero)
