CRN 15-5 A-FGJ-A-E-HQQE [96523720]
CRN 15-5 A-FGJ-A-E-HQQE [96523720]
Grundfos
Prezzo di listino
€4.477,61 EUR
Prezzo di listino
€6.683,00 EUR
Prezzo scontato
€4.477,61 EUR
Prezzo unitario
/
per
Price excluding VAT
Spese di spedizione calcolate al check-out.
Impossibile caricare la disponibilità di ritiro

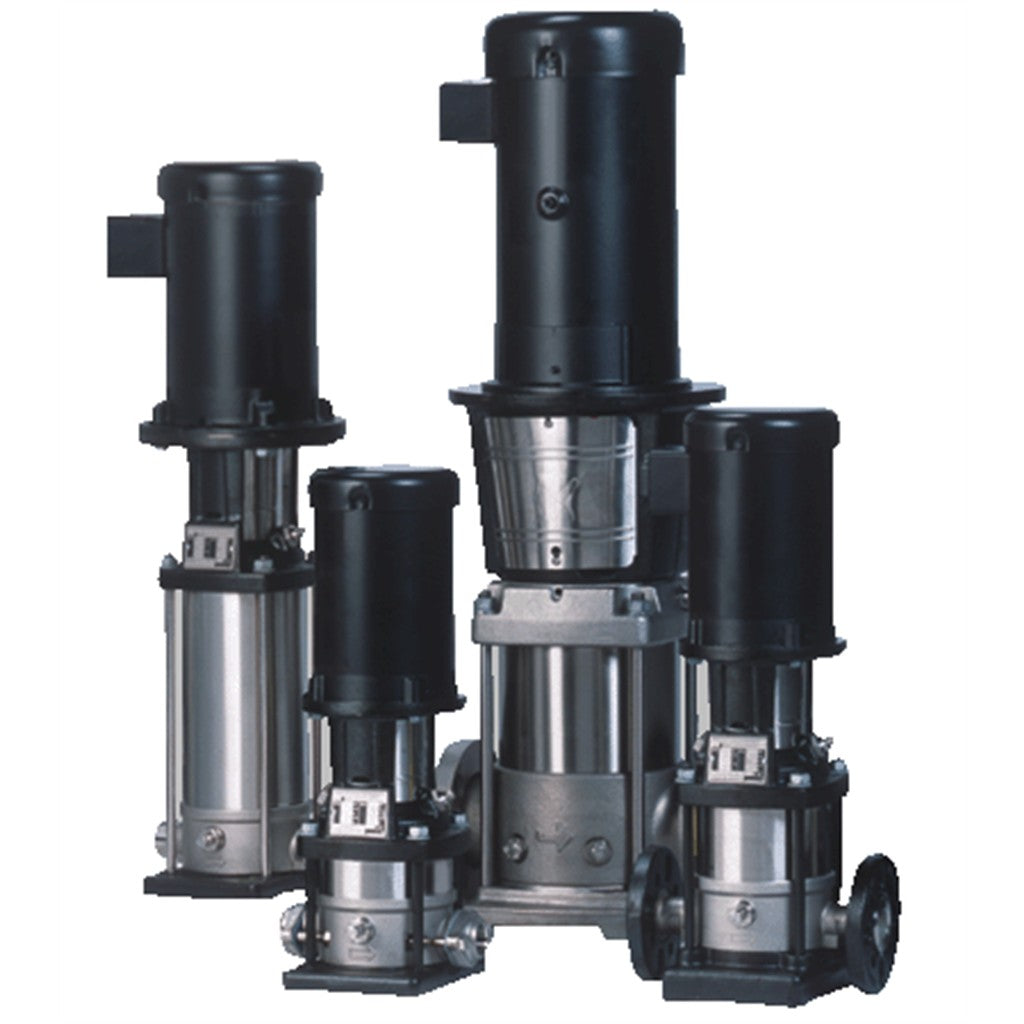

Vertical, multistage centrifugal pump with inlet and outlet ports on same the level (inline). Pump materials in contact with the liquid are in high-grade stainless steel. A cartridge shaft seal ensures high reliability, safe handling, and easy access and service. Power transmission is via a rigid split coupling. Pipe connection is via combined DIN-ANSI-JIS flanges. The pump is fitted with a 3-phase, fan-cooled asynchronous motor.
Specs Table
| Liquido: | |
| Liquido pompato: | Acqua |
| Gamma temperatura del liquido: | -20 .. 120 °C |
| Temperatura del liquido durante il funzionamento: | 20 °C |
| Densità: | 998.2 kg/m³ |
| Tecniche: | |
| Velocità della pompa su cui sono basati i dati: | 3470 giri/min |

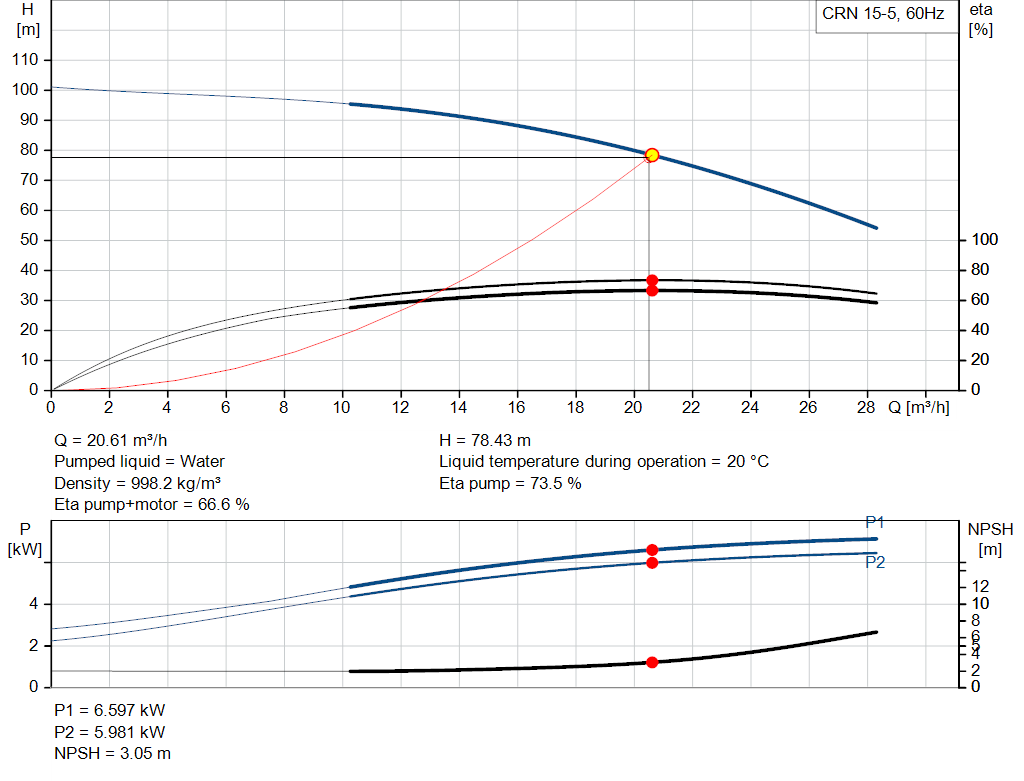

| Portata nominale: | 20.5 m³/h |
| Prevalenza: | 77.6 m |
| Diametro effettivo della girante: | 104.8 mm |
| Orientamento pompa: | Vertical |
| Sistemazione tenuta d'albero: | Single |
| Tenuta meccanica primaria: | HQQE |
| Codice per tenuta albero: | HQQE |
| Approvazioni: | CE,CURUS |
| Approvazioni per acqua potabile: | NSF/ANSI 61 |
| Tolleranza della curva: | ISO9906:2012 3B |
| Materiale: | |
| Base: | Stainless steel |
| EN 1.4408 | |
| AISI 316 | |
| Girante: | Stainless steel |
| EN 1.4401 | |
| AISI 316 | |
| Cuscinetto: | SIC |
| Installazione: | |
| Max temperatura ambiente: | 60 °C |
| Max pressione di funzionamento: | 25 bar |
| Max pressione alla temperatura citata: | 25 bar / 120 °C |
| 25 bar / -20 °C | |
| Tipo di collegamento: | DIN / ANSI / JIS |
| Dimensione aspirazione: | DN 50 |
| Dimensione della connessione di entrata: | 2 inch |
| Dimensione mandata: | DN 50 |
| Dimensione della connessione di uscita: | 2 inch |
| Pressione nominale della connessione: | PN 25 |
| Ingresso classificazione flangia: | 300 lb |
| Dimensione flange per il motore: | 213TC |
| Dati elettrici: | |
| Motore standard: | NEMA |
| Motore tipo: | 132FA |
| Potenza nominale - P2: | 7.5 kW |
| Potenza (P2) richiesta dalla pompa: | 7.5 kW |
| Frequenza di rete: | 60 Hz |

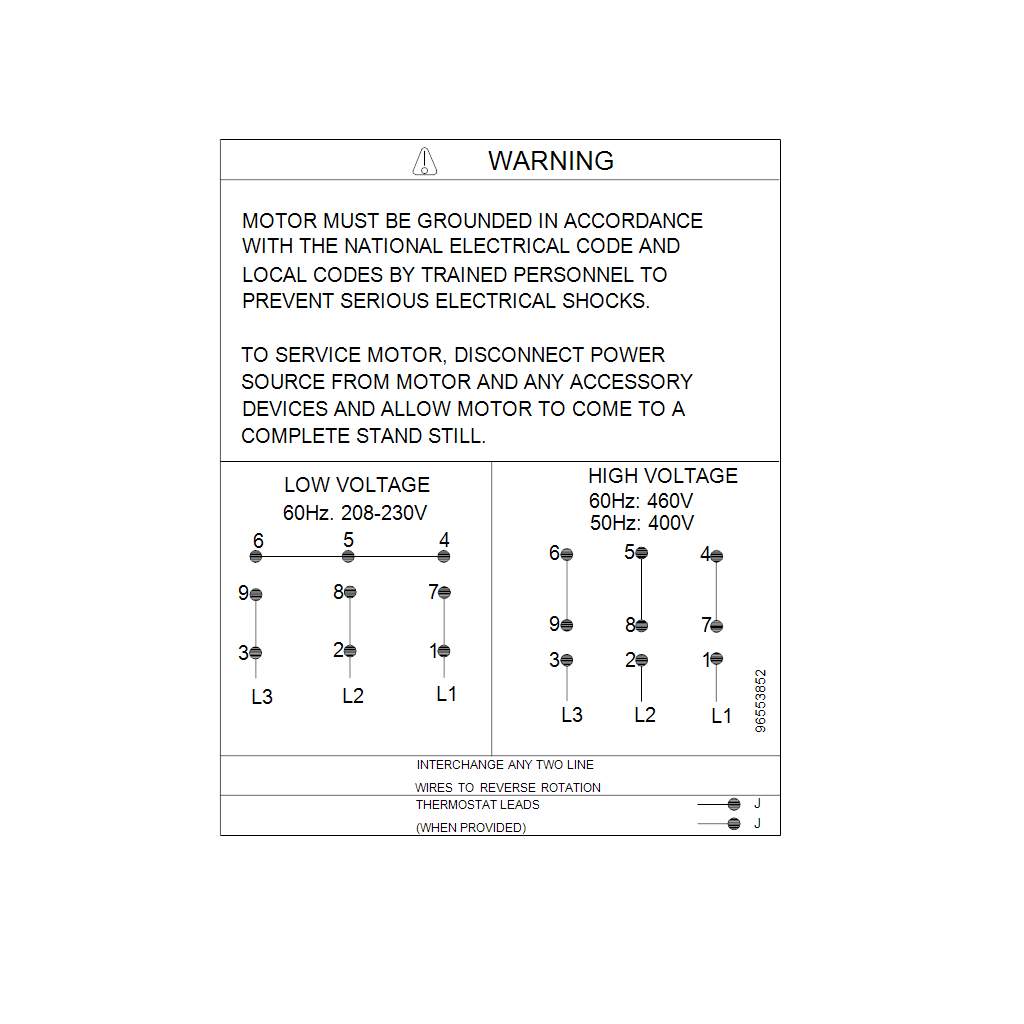

| Tensione nominale: | 3 x 208-230YY/460Y V |
| Fattore assist.: | 1.15 |
| Corrente nominale: | 26,5-24,6/12,4 A |
| Corrente di avvio: | 680-900 % |
| Cos phi - fattore di potenza: | 0.87 |
| Velocità nominale: | 3480-3500 giri/min |
| Classe di efficienza IE: | NEMA Premium / IE3 60Hz |
| Rendimento motore a pieno carico: | 90.0-90.2 % |
| Rendimento motore a 3/4 carico: | 90.9-90.7 % |
| Rendimento motore a 1/2 carico: | 91.4-89.7 % |
| N. di poli: | 2 |
| Classe di protezione (IEC 34-5): | 55 Dust/Jetting |
| Classe di isolamento (IEC 85): | F |
| Codice motore: | 85903410 |
| Controlli: | |
| Frequency converter: | None |
| Altro: | |
| Indice di efficienza minima, MEI ≥: | 0.70 |
| Indice energetico della pompa DOE CL: | 0.91 |
| Peso netto: | 97 kg |
| Peso lordo: | 104 kg |
| Volume imballo: | 0.285 m³ |
