CRNE 15-3 BN-FGJ-A-V-HQQV [93151700]
CRNE 15-3 BN-FGJ-A-V-HQQV [93151700]
Impossibile caricare la disponibilità di ritiro

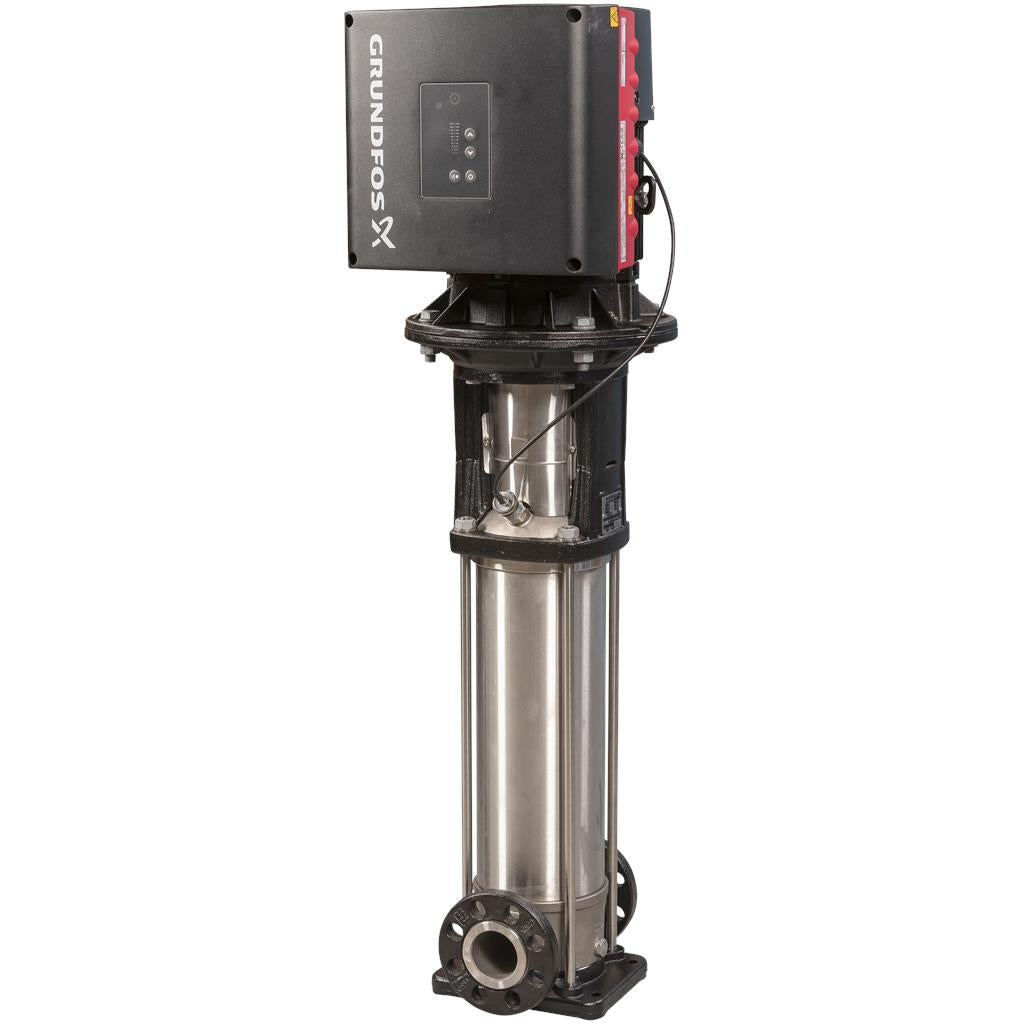

Pompa centrifuga verticale, multistadio con bocche di aspirazione e mandata sullo stesso livello (in linea). I materiali della pompa a contatto con il liquido sono in acciaio inox di alta qualità. La tenuta meccanica della cartuccia assicura un'elevata affidabilità, maneggio sicuro e facile manutenzione e accesso. La trasmissione della potenza avviene tramite accoppiamento rigido. Il collegamento alle tubazioni è tramite una combinazione di flange DIN-ANSI-JIS. La pompa è dotata di un motore sincrono 3 fasi, a magnete permanente e raffreddato ad aria. Il rendimento del motore è classificato come IE5 secondo IEC 60034-30-2. Il motore è dotato di convertitore di frequenza integrato con regolatore PI. Ciò consente una regolazione fine della velocità del motore che, in tal modo, fornisce prestazioni adeguate alle richieste dell'impianto. Un pannello di controllo sulla morsettiera del motore consente l'impostazione del setpoint richiesto, nonché l'impostazione della pompa su funzionamento "Min." o "Max." o "Stop". L'indicatore Grundfos Eye sul pannello di controllo fornisce un'indicazione visiva dello stato della pompa:
|
Specs Table
| Liquido: | |
| Liquido pompato: | Acqua |
| Gamma temperatura del liquido: | -20 .. 90 °C |
| Temperatura del liquido durante il funzionamento: | 20 °C |
| Densità: | 998.2 kg/m³ |
| Tecniche: | |

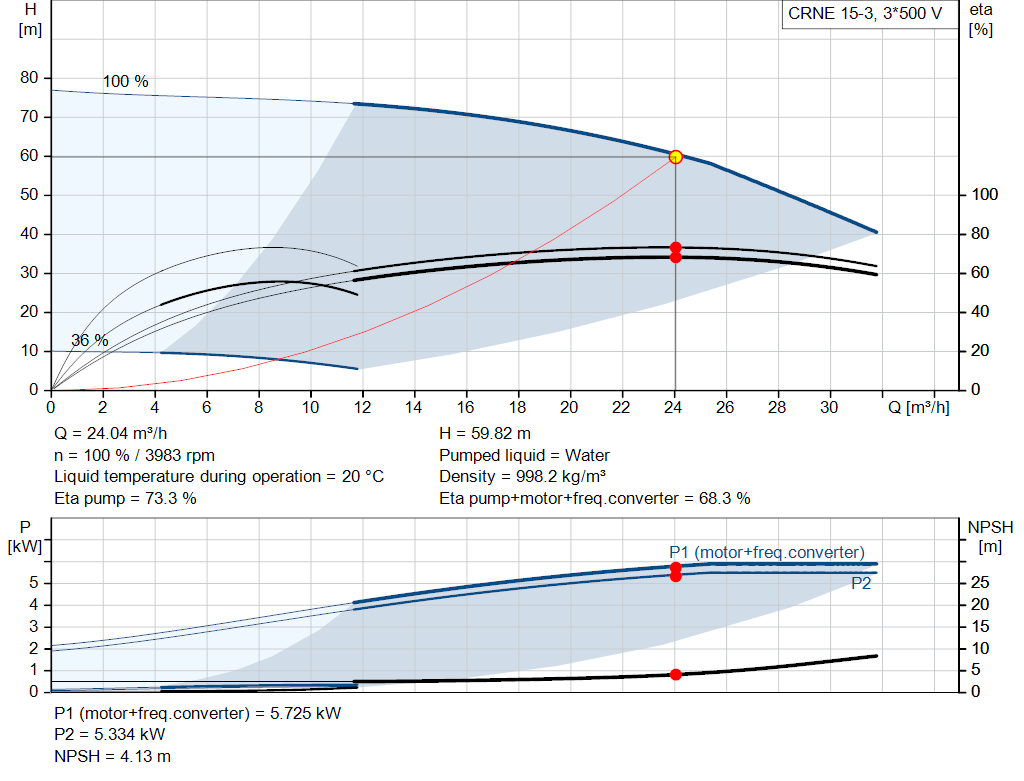

| Velocità della pompa su cui sono basati i dati: | 3982 giri/min |
| Portata nominale: | 24.04 m³/h |
| Prevalenza: | 59.82 m |
| Orientamento pompa: | Vertical |
| Sistemazione tenuta d'albero: | Single |
| Tenuta meccanica primaria: | HQQV |
| Codice per tenuta albero: | HQQV |
| Approvazioni: | CE,EAC,UKCA,CURUS,SEPRO |
| Approvazioni per acqua potabile: | WRAS |
| Tolleranza della curva: | ISO9906:2012 3B |
| Materiale: | |
| Base: | Stainless steel |
| EN 1.4408 | |
| AISI 316 | |
| Girante: | Stainless steel |
| EN 1.4401 | |
| AISI 316 | |
| Cuscinetto: | SIC |
| Installazione: | |
| Max temperatura ambiente: | 50 °C |
| Max pressione di funzionamento: | 25 bar |
| Max pressione alla temperatura citata: | 25 bar / 90 °C |
| 25 bar / -20 °C | |
| Tipo di collegamento: | DIN / ANSI / JIS |
| Dimensione aspirazione: | DN 50 |
| Dimensione della connessione di entrata: | 2 inch |
| Dimensione mandata: | DN 50 |
| Dimensione della connessione di uscita: | 2 inch |
| Pressione nominale della connessione: | PN 25 |
| Ingresso classificazione flangia: | 300 lb |
| Dimensione flange per il motore: | FF265 |

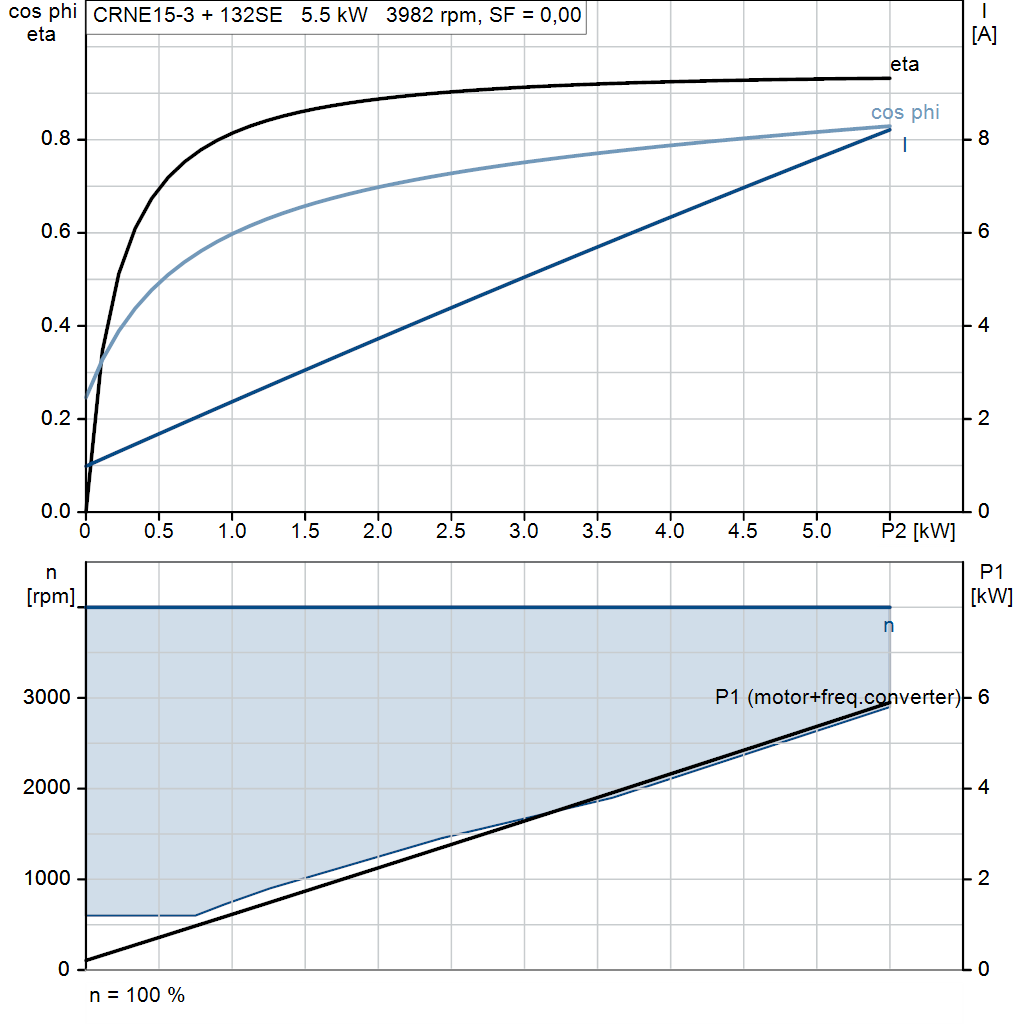

| Dati elettrici: | |
| Motore standard: | IEC |
| Motore tipo: | 132SE |
| Potenza nominale - P2: | 5.5 kW |
| Potenza (P2) richiesta dalla pompa: | 5.5 kW |
| Motore sovra/sottodimensionato: | 1 step oversized motor |
| Frequenza di rete: | 50 / 60 Hz |
| Tensione nominale: | 3 x 380-500 V |
| Fattore assist.: | 0.00 |
| Corrente nominale: | 10.3-8.20 A |
| Cos phi - fattore di potenza: | 0.92-0.88 |
| Velocità nominale: | 360-4000 giri/min |
| Classe di efficienza IE: | IE5 |
| Rendimento motore a pieno carico: | 92.7 % |
| Classe di protezione (IEC 34-5): | IP55 |
| Classe di isolamento (IEC 85): | F |
| Codice motore: | 92984047 |
| Controlli: | |
| Frequency converter: | Built-in |
| Sensore di pressione: | Y |
| Altro: | |
| Posizione morsettiera: | 6 |
| Indice di efficienza minima, MEI ≥: | 0.70 |
| Peso netto: | 77 kg |
| Peso lordo: | 105 kg |
| Volume imballo: | 0.37 m³ |
| Nazione di origine: | DK |
| Tariffa convenzione n.: | 84137075 |
