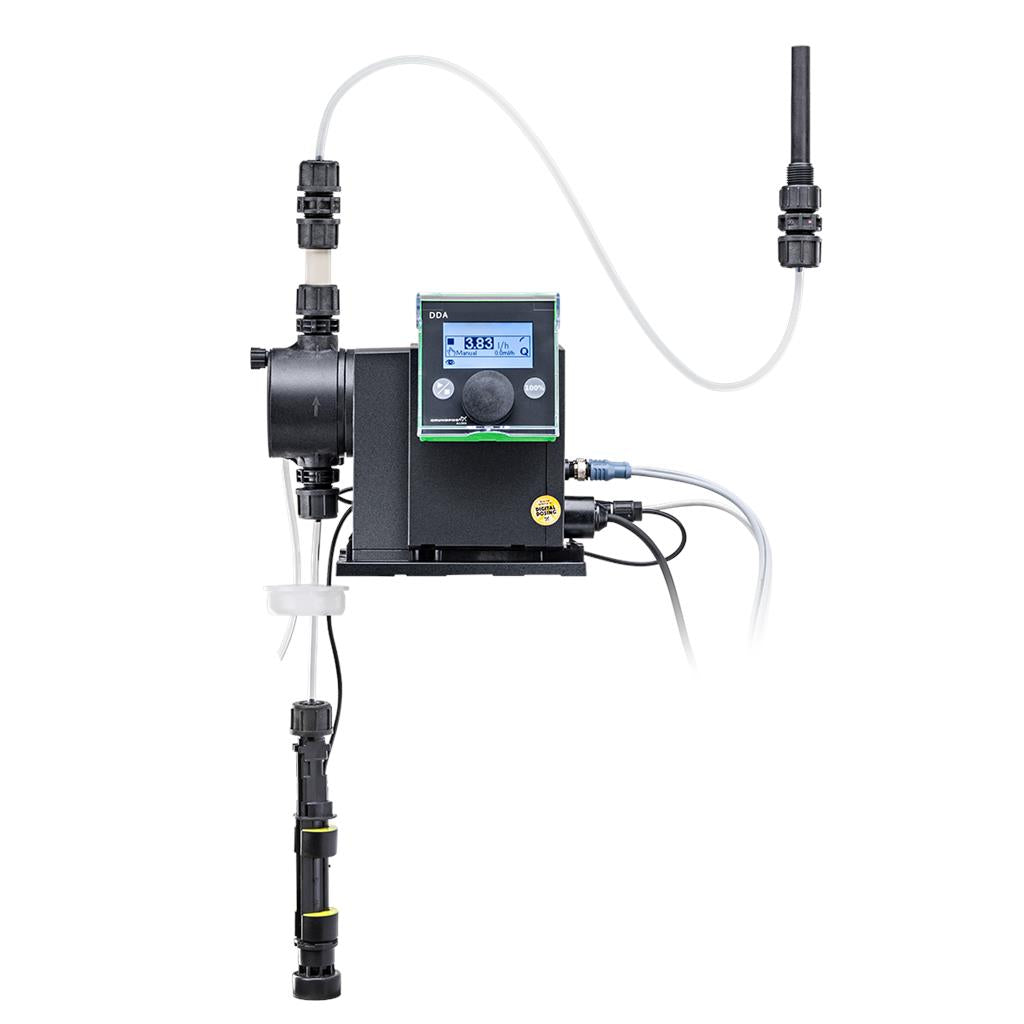

DDA 17-7 AR-PV/T/C WITH ACCESS SMART Digital DDA è una pompa dosatrice compatta volumetrica a membrana e velocità variabile (motore passo-passo) ed elettronica di controllo intelligente con consumo energetico minimo. La serie SMART Digital Dosing funziona su tutta la lunghezza della corsa per garantire una precisione, un adescamento e un'aspirazione ottimali, anche per liquidi ad alta viscosità o di degassamento. La durata di ogni corsa di scarico varia in base alla capacità impostata, generando un flusso di scarico regolare e continuo ottimale. La piastra di montaggio click-stop consente l'installazione in tre diverse posizioni senza l'utilizzo di accessori aggiuntivi. Il cubo di controllo può essere ruotato facilmente in posizione anteriore, sinistra o destra. La ghiera cliccabile e il display LC grafico alfanumerico retroilluminato multicolore rendono intuitivi la messa in servizio e il funzionamento. Gli elementi di controllo sono protetti da una copertura trasparente. La testa dosatrice è composta da:
Membrana in PTFE completa, di lunga durata, universale e resistente alle sostanze chimico.
Doppia valvola a sfera per la massima precisione di dosaggio.
Valvola di disareazione per un facile avviamento.
Modalità operative:
Dosaggio manuale in ml/h, I/ho gph.
Controllo dell'impulso in ml/impulso (inclusa funzione di memoria).
Controllo analogico 0/4-20 mA (scalabile).
Funzione batch basata su impulsi in ml, l o gal.
Funzione batch basata sul timer (timer di dosaggio, ciclo o settimana).
Controllo Fieldbus (ProfibusDP o Modbus con E-box).
Altre caratteristiche:
Auto disaerazione durante lo standby della pompa per evitare guasti dovuti al bloccaggio dell'aria.
Due fasi SlowMode (anti-cavitazione), 50% (flusso massimo= 8.5 l/h) e 25% (flusso massimo= 4.25 l/h), ad es.
per liquidi ad alta viscosità o degassanti.
Visualizzazione delle informazioni di servizio da mostrare quando sono richiesti assistenza e il numero di ordine della parte soggetta a usura.
Funzione di blocco tasti in due fasi per proteggere la pompa da accessi non autorizzati.
Funzione di visualizzazione aggiuntiva per fornire ulteriori informazioni, ad es.
il segnale effettivo di ingresso mA.
Contatore per volume di dosaggio totale (resettabile), ore di funzionamento, ecc.
Salvataggio e caricamento impostazioni personalizzate e ripristino impostazioni di fabbrica.
Ingressi/uscite di segnale:
Ingresso per impulso, analogico 0/4-20mA, arresto esterno.
Ingresso per segnale di livello basso e serbatoio vuoto.
Due relè di uscita a potenziale zero per max.
30 V AC/DC (configurabile, ad esempio allarme, segnale di corsa, dosaggio pompa, timer ecc.)
Uscita analogica 0/4-20 mA.
Interfaccia di comunicazione Fieldbus (GeniBus, anche per E-box Profibus DP aggiuntivo per retrofit).
Il set di installazione include:
Valvola di fondo con filtro e peso (con due interruttori di livello).
Unità di iniezione.
Tubo di scarico in PE da 6 m (in EFTE da 10 m con testata di dosaggio PVDF).
Tubo di aspirazione in PVC da 2 m (in ETFE da 2 m con testata di dosaggio PVDF).
Tubo di deaerazione in PVC da 2 m (4/6 mm).
Cavo di controllo da 5 m per tutti i segnali in ingresso e in uscita.
Cavo di controllo da 5 m per relè di uscita a potenziale zero.
