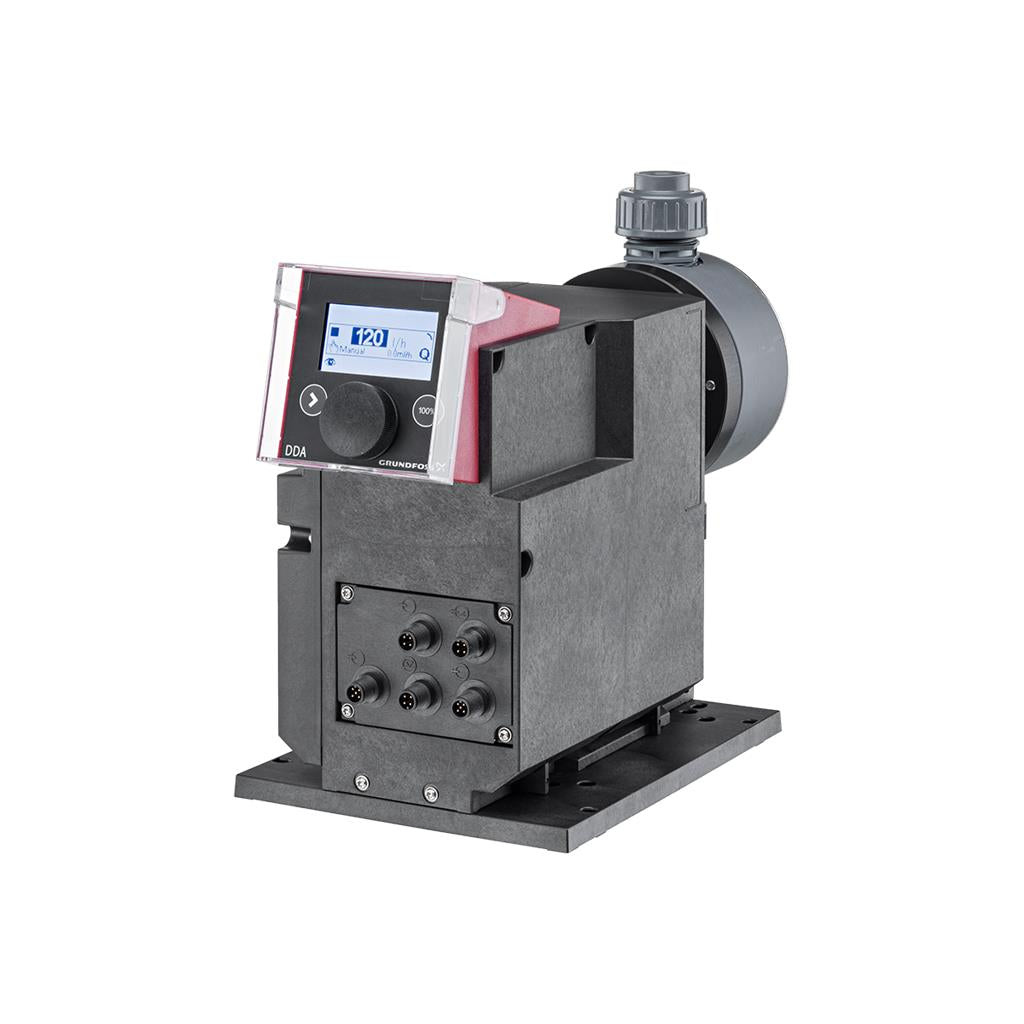

DDA 200-4 AR-PV/E/C-F-32U3U3FG La SMART Digital DDA è una compatta pompa dosatrice a diaframma, con motore a velocità variabile (motore PMS) ed elettronica intelligente per la massima riduzione dei consumi elettrici. La gamma SMART Digital Dosing funziona sempre con piena lunghezza della corsa del pistone, assicurando massima precisione, adescamento e portata, anche con liquidi viscosi o gassosi. La durata di ogni corsa di mandata varia in funzione della portata impostata, producendo un pompaggio continuo e regolare. La piastra per montaggio consente la rapida installazione e assistenza della pompa. Il cubo di controllo può essere facilmente ruotato in posizione centrale, destra o sinistra. La manopola di regolazione e il display grafico multicolore retroilluminato, con testo normale rende intuitivi avviamento e funzionamento. Gli elementi di controllo sono protetti da un coperchio trasparente. La testa dosatrice è composta di:
diaframma doppio in PTFE, di lunga durata, di utilizzo universale e chimicamente resistente.
Valvole a sfera per massima precisione di dosaggio.
Valvola di spurgo per facile avviamento.
Modi di funzionamento:
Dosaggio manuale in ml/h, l/h o gph.
Controllo a impulsi in ml/impulso (incl.
funzione memoria).
Controllo analogico 0/4-20 mA.
(scalabile)
Funzione batch basata su impulsi in ml, l o gal.
Funzione batch basata sul timer (timer di dosaggio, ciclo o settimana).
Controllo fieldbus (GENIbus preparato per moduli fieldbus Grundfos CIU).
Altre caratteristiche:
Auto disaerazione durante lo standby della pompa per evitare guasti dovuti al bloccaggio dell'aria.
Due modalità SlowMode (anti-cavitazione), 50 % (max.
portata= 100 l/h) e 25 % (max. portata= 50 l/h), e.g. per liquidi ad alta viscosità o gassosi.
Informazioni di manutenzione e lista componenti da ordinare mostrata a display.
Blocco tasti a due livelli per evitare accesso non autorizzato ai parametri di controllo.
Ulteriori funzioni a display, ad es.
segnale effettivo in ingresso in mA.
Contatore volume erogato (resettabile), ore di funzionamento, etc.
Carica e salva impostazioni personalizzate e ripristina impostazioni di fabbrica.
Segnali di ingresso/uscita:
Ingresso impulsivo, analogico 0/4-20mA e stop esterno.
Ingresso per segnale di livello basso e serbatoio vuoto.
Due relè senza potenziale per max.
30 V AC/DC (configurabile, ad es. allarme, segnale di corsa, dosaggio pompa, timer ecc.).
Segnale analogico di uscita 0/4-20mA.
Interfaccia comunicazione Fieldbus (GENIbus preparato per moduli fieldbus Grundfos CIU).
Specs Table
Controlli:
Variante di controllo:
AR
Controllo di livello:
YES
Ingresso analogico:
0/4-20 mA
Controllo impulsi:
Sì
Ingresso stop esterno:
Sì
Uscita analogica:
0/4-20 mA
Relè di uscita:
2
Comunicazione Bus:
Sì
Liquido:
Liquido pompato:
Acqua
Gamma temperatura del liquido:
0 .. 50 °C
Temperatura del liquido durante il funzionamento:
20 °C
Densità:
998.2 kg/m³
Tecniche:
Definizione modello:
DDA 200-4 AR-PV/E/C-F-32U3U3FG
Portata max.:
200 l/h
Max. portata in slow mode 50%:
100 l/h
Max. portata in slow mode 25%:
50 l/h
Portata minima:
250 ml/h
Rapporto di riduzione:
1:800
Approvazioni:
CE,CSA-US,NSF61,EAC,RCM
Tipo di valvola:
Caricata a molla (versione HV)
Max. viscosità al 100 %:
500 mPas
Max. viscosità in slow mode al 50 %:
1000 mPas
Max. viscosità in slow mode 25 %:
2000 mPas
Accuratezza di ripetibilità:
1.5 %
Materiale:
Testa dosatrice:
PVDF (Polivinilidene fluoruro)
Sfera della valvola:
Ceramica
Guarnizione:
EPDM
Installazione:
Limite temperatura ambiente:
0 .. 45 °C
Max pressione di funzionamento:
4 bar
Set installazione:
No
Tipo installazione:
Nessun set installazione
Aspirazione pompa:
Conn.pack U3 (hose ID.19mm &..
Mandata pompa:
Conn.pack U3 (hose ID.19mm &..
Max. altezza di aspirazione durante il funzionamento:
