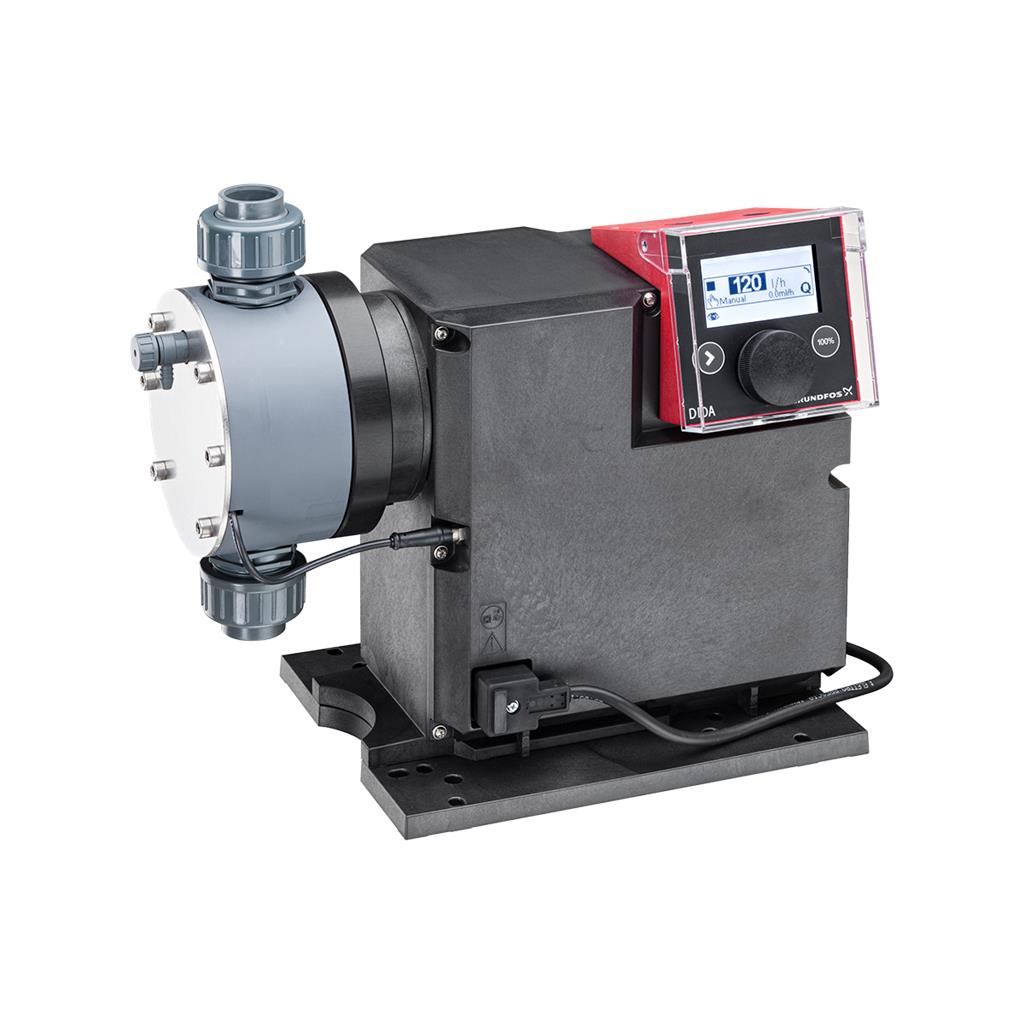

La SMART Digital DDA è una pompa dosatrice a membrana compatta e volumetrica con azionamento a velocità variabile (motore PMS) ed elettronica di controllo intelligente con un consumo energetico minimo. La serie SMART Digital Dosing funziona a tutta la lunghezza della corsa per garantire precisione, adescamento e aspirazione ottimali, anche per liquidi ad alta viscosità o degasanti. La durata di ciascuna corsa di scarico varia in base alla capacità impostata, determinando un flusso di scarico ottimale e continuo. La piastra di montaggio consente un'installazione e una manutenzione rapide. Il cubo di controllo può essere facilmente trasformato in posizione anteriore, sinistra o destra. La ghiera cliccabile e il display LCD grafico retroilluminato multicolore con testo in chiaro rendono la messa in servizio e il funzionamento intuitivi. Gli elementi di controllo sono protetti da una copertura trasparente.
Il sistema FlowControl (FCM) basato su sensori rileva i malfunzionamenti direttamente nella testa dosatrice e li visualizza in testo normale nel menu allarmi, ad es. bolle d'aria, scoppio di linea, sovrapressione. La funzione di misurazione del flusso integrata misura il flusso effettivo e rende ridondanti apparecchiature di monitoraggio e controllo aggiuntive (precisione di ± 1% del valore impostato in caso di processo senza problemi). Il flusso misurato viene visualizzato e può essere integrato nel controllo di processo, ad es. SCADA. Inoltre, la funzione AutoFlowAdapt regola automaticamente la velocità della pompa in base alle condizioni di processo per mantenere il flusso target anche ad es. contropressione variabile o formazione di schiuma di bolle d'aria (strategia di degasaggio).
La testa dosatrice è composta da:
Lunga durata e diaframma in PTFE pieno, universale e chimicamente resistente.
Valvole a sfera per la massima precisione di dosaggio.
Valvola di disaerazione per un facile avvio.
Sensore di pressione.
Modalità operative:
Dosaggio manuale in ml / h, I / ho gph.
Controllo impulsi in ml / impulso (incl. Funzione di memoria).
Controllo analogico 0 / 4-20 mA (scalabile).
Funzione batch basata su impulsi in ml, lo gal.
Funzione batch basata su timer (timer di dosaggio, ciclo o settimana).
Controllo bus di campo (GENIbus preparato per moduli bus di campo CIU Grundfos).
Altre caratteristiche:
Disaerazione automatica durante lo standby della pompa per evitare guasti dovuti al blocco dell'aria.
Due fasi SlowMode (anticavitazione), 50% (flusso massimo= 100 l/h) e 25% (flusso massimo= 50 l/h), ad es. per liquidi ad alta viscosità o degasanti.
Display delle informazioni di servizio per mostrare quando è richiesto il servizio e il numero d'ordine della parte soggetta a usura.
Funzione di blocco dei tasti in due fasi per proteggere la pompa da accessi non autorizzati.
Funzione di visualizzazione aggiuntiva per fornire ulteriori informazioni, ad es. il segnale di ingresso mA effettivo.
Contatore del volume totale dosato (azzerabile), ore di funzionamento, ecc.
Salvare e caricare le impostazioni personalizzate e ricaricare le impostazioni di fabbrica.
Ingressi / uscite di segnale:
Ingresso per impulso, analogico 0 / 4-20mA e stop esterno.
Ingresso per segnale di basso livello e di serbatoio vuoto.
Due relè di uscita a potenziale zero per massimo 30 V CA / CC (configurabili, ad es. Allarme, segnale di corsa, dosaggio della pompa, timer ecc.)
Uscita analogica 0 / 4-20mA.
Interfaccia di comunicazione Fieldbus (GENIbus, per la connessione del convertitore fieldbus Grundfos CIU).
Specs Table
Controlli:
Variante di controllo:
FCM
Controllo di livello:
YES
Ingresso analogico:
0/4-20 mA
Controllo impulsi:
Sì
Ingresso stop esterno:
Sì
Uscita analogica:
0/4-20 mA
Relè di uscita:
2
Comunicazione Bus:
Sì
Liquido:
Liquido pompato:
Acqua
Gamma temperatura del liquido:
0 .. 40 °C
Temperatura del liquido durante il funzionamento:
20 °C
Densità:
998.2 kg/m³
Tecniche:
Definizione modello:
DDA 200-4 FCM-PVC/E/C-F-31U3U3

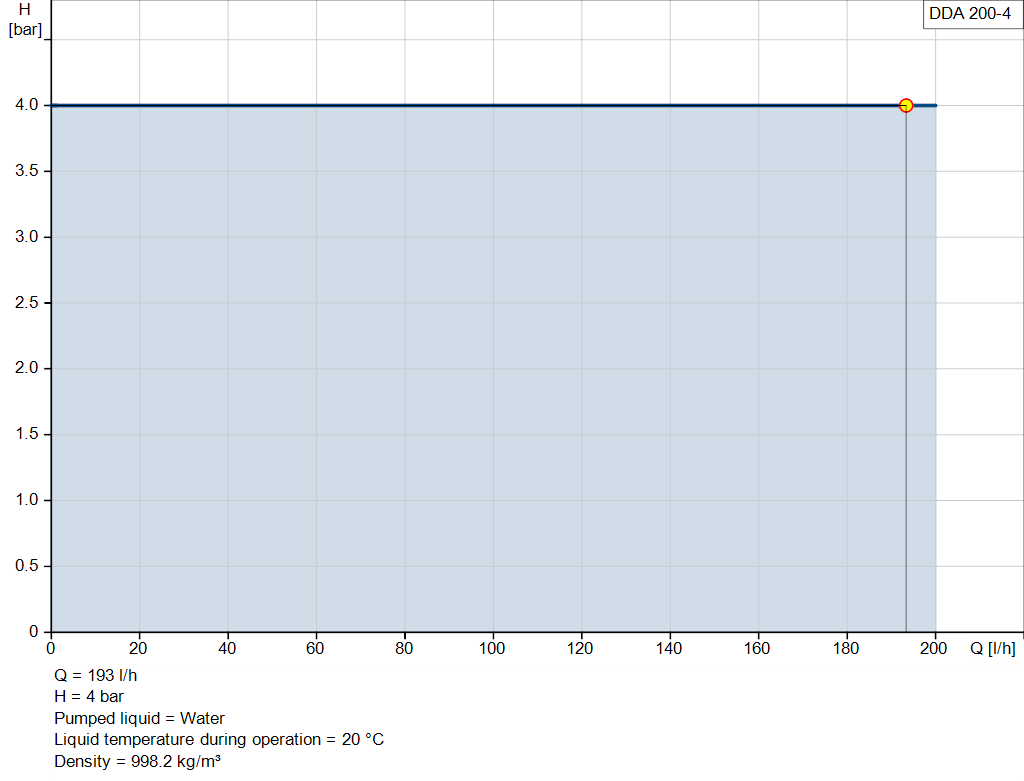

Portata max.:
200 l/h
Max. portata in slow mode 50%:
100 l/h
Max. portata in slow mode 25%:
50 l/h
Portata minima:
250 ml/h
Rapporto di riduzione:
1:800
Approvazioni:
CE,CSA-US,NSF61,EAC,RCM
Tipo di valvola:
Standard
Max. viscosità al 100 %:
100 mPas
Max. viscosità in slow mode al 50 %:
1000 mPas
Max. viscosità in slow mode 25 %:
2000 mPas
Accuratezza di ripetibilità:
1.5 %
Materiale:
Testa dosatrice:
PVC (Polivinilcloruro)
Sfera della valvola:
Ceramica
Guarnizione:
EPDM
Installazione:
Limite temperatura ambiente:
0 .. 45 °C
Max pressione di funzionamento:
4 bar
Set installazione:
No
Tipo installazione:
Nessun set installazione
Aspirazione pompa:
Conn.pack U3 (hose ID.19mm &..
Mandata pompa:
Conn.pack U3 (hose ID.19mm &..
Max. altezza di aspirazione durante il funzionamento:
