DDA 30-4 FC-PV/T/C-F-32I002FG [97722310]

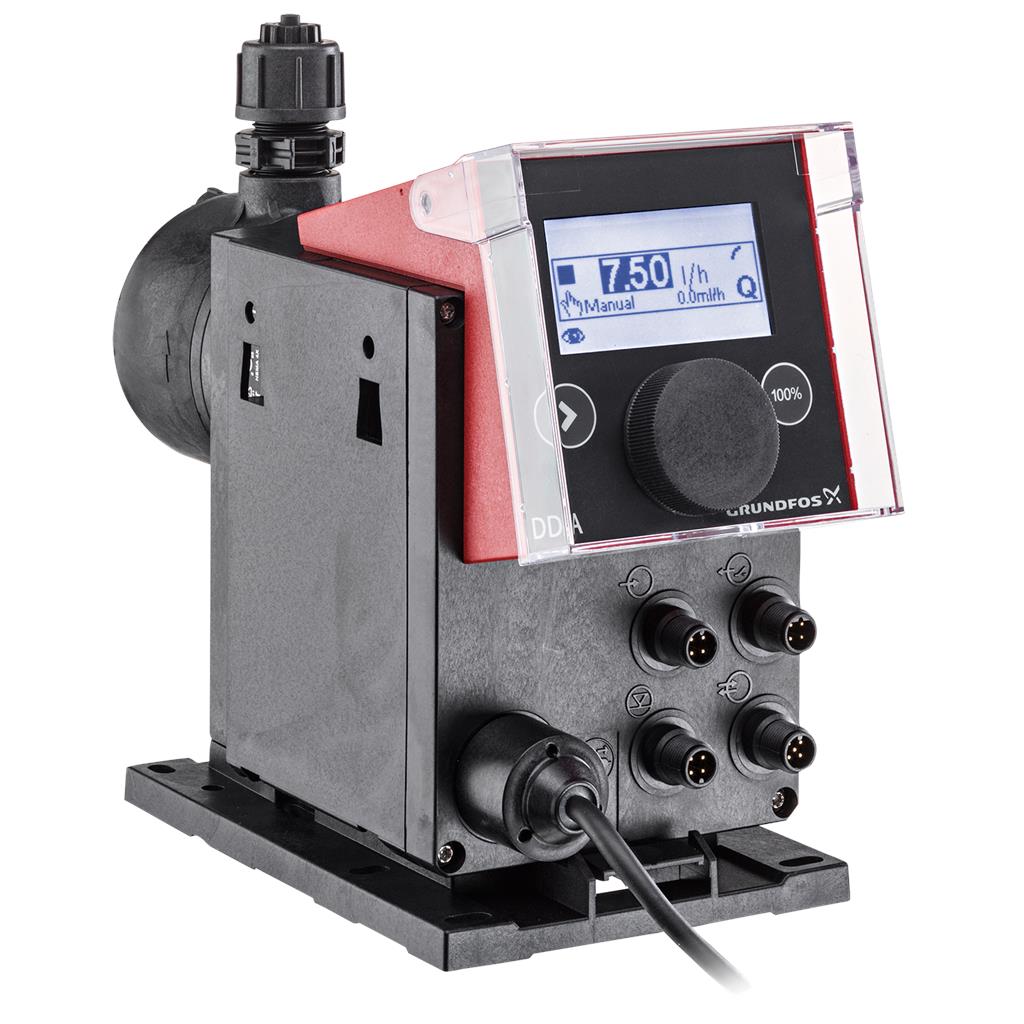

DDA 30-4 FC-PV/T/C-F-32I002FG La SMART Digital DDA è una compatta pompa dosatrice a diaframma, con motore a velocità variabile (stepper motor) ed elettronica intelligente per la massima riduzione dei consumi elettrici. La gamma SMART Digital Dosing funziona sempre con piena lunghezza della corsa del pistone, assicurando massima precisione, adescamento e portata, anche con liquidi viscosi o gassosi. La durata di ogni corsa di mandata varia in funzione della portata impostata, producendo un pompaggio continuo e regolare. La piastra per montaggio a scatto consente di posizionare la pompa in tre modi, senza uso di accessori supplementari. Il cubo di controllo può essere facilmente ruotato in posizione centrale, destra o sinistra. La manopola di regolazione e il display grafico multicolore retroilluminato, con testo normale rende intuitivi avviamento e funzionamento. Gli elementi di controllo sono protetti da un coperchio trasparente. Il sistema FlowControl (FC), basato su un sensore, rileva il malfunzionamento direttamente all'interno della testa dosatrice e effettua la segnalazione utilizzando testo in chiaro nel display del menù di allarme, ad es. bolle d'aria, rottura tubo, sovrapressione... La funzione di misurazione integrata di portata (solo FCM) misura la portata effettiva e rende superfluo un dispositivo di controllo supplementare (accuratezza del ± 1,5 % del valore impostatato, in caso di funzionamento senza problemi). La portata misurata viene indicata e può essere utilizzata nel controllo di processo, ad es. da sistema SCADA. Inoltre, la funzione AutoFlowAdapt(solo FCM) regola automaticamente la velocità in base alle condizioni di processo, mantenendo la portata stabile, anche in caso di contropressione variabile, ad es. in presenza di bolle d'aria o schiuma (strategia per liquidi gassosi). La testa dosatrice è composta di:

diaframma completamente in PTFE, di lunga durata, di utilizzo universale e chimicamente resistente.

Valvole a doppia sfera per massima precisione di dosaggio.

Valvola di spurgo per facile avviamento.

Sensore di pressione.

Modi di funzionamento:

Dosaggio manuale in ml/h, I/h o gph.

Controllo a impulsi in ml/impulso (incl.

funzione memoria).

Controllo analogico 0/4-20 mA (scalabile).

in ml, l o gal.

Funzione batch a timer (Dosing timer, cycle or week).

Controllo Fieldbus (Genibus, pronto per ProfibusDP E-box).

Altre caratteristiche:

Auto de-aerazione durante standby pompa per evitare fermi dovuti a sacche d'aria.

Due modalità SlowMode (anti-cavitazione), 50 % (max.

portata= 15 l/h) e 25 % (max. portata= 7.5 l/h), e.g. per liquidi ad alta viscosità o gassosi.

Informazioni di manutenzione e lista componenti da ordinare mostrata a display.

Blocco tasti a due livelli per evitare accesso non autorizzato ai parametri di controllo.

Ulteriori funzioni a display, ad es.

segnale effettivo in ingresso in mA.

Contatore volume erogato (resettabile), ore di funzionamento, etc.

Carica e salva impostazioni personalizzate e ripristina impostazioni di fabbrica.

Segnali di ingresso/uscita:

Ingresso impulsivo, analogico 0/4-20mA, stop esterno.

Ingresso per segnale di livello basso e serbatoio vuoto.

Due relè senza potenziale per max.

30 V AC/DC (configurabile, ad es. allarme, segnale di corsa, pompa in funzione, timer ecc.)

Uscita analogica 0/4-20mA.

Interfaccia per comunicazione seriale BUS (GeniBus e Profibus DP E-box a retrofit).

Il kit di installazione include:

2 attacchi pompa (Hose 9/12 mm 6).

Valvola di fondo (senza interruttore di livello).

Unità di iniezione.

6 m tubo flessibile di mandata in PE.

2 m tubo flessibile di aspirazione in PVC.

2 m tubo flessibile di spurgo in PVC (4/6 mm).
