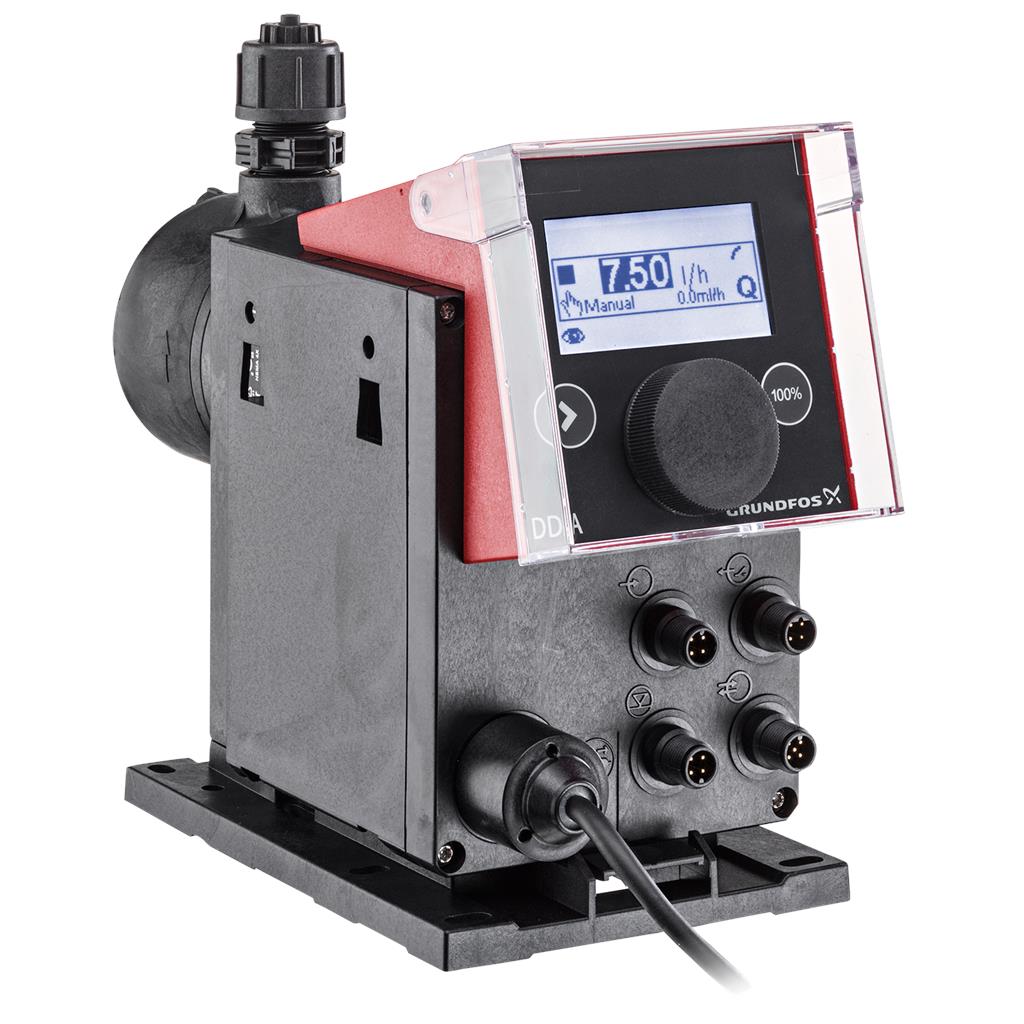

DDA 7.5-16 AR-PP/V/C-F-31I001I La SMART Digital DDA è una pompa dosatrice a diaframma compatta, dotata di motore a velocità variabile (motore stepper) e una intelligente elettronica di controllo che cinsente minimi consumi energetici. La gamma SMART Digital Dosing opera sempre a massima lunghezza di corsa per assicurare una elevata precisione, garantire corretta aspirazione e adescamento, anche con liquidi viscosi e gassosi. La durata di ogni corsa di mandata varia in funzione della portata impostata, risultante in un flusso in uscita continuo e regolare. La piastra di montaggio a scatto consente di posizionare la pompa in tre diversi modi senza l'utilizzo di attrezzi speciali. Il cubo di controllo può essere ruotato facilmente dalla posizione centrale a destra e a sinistra. La manopola a pressione e il pannello grafico multicolore retroilluminato rendono elementare il primo avviamento e il normale funzionamento. Gli elementi di comando sono protetti da un coperchio trasparente. La testa dosatrice è composta da:
Diaframma completamente di PTFE, di lunga durata e resistente agli agenti chimici.
valvole a doppia sfera per la massima precisione di dosaggio.
Valvola di de-aerazione per un facile avviamento.
Sensore di pressione (solo FC/ FCM).
Modalità di funzionamento:
Dosaggio manuale in ml/h, I/h o gph.
Controllo a impulsi in ml/impulso (incl.
funzione memoria).
Controllo analogico 0/4-20 mA (scalabile).
Funzione batch a impulsi in ml, l o gal.
Funzione batch a timer (Dosing timer, ciclico or settimanale).
Controllo Bus (Genibus pronta per E-box ProfibusDP).
Altre caratteristiche:
Auto de-aerazione durante standby pompa per evitare breakdown dovuti alla presenza d'aria.
Due SlowMode, (anti-cavitazione), 50 % (max portata= 3.75 l/h) e 25 % (max portata= 1.88 l/h), ad es.
per liquidi viscosi o gassosi.
Schermate di informazione sulle manutenzioni richieste, indicanti quando la manutenzione è necessaria e quale ricambio deve essere ordinato.
Blocco tasti a due livelli per evitare accesso non autorizzato alle funzioni della pompa.
Funzioni addizionali del display forniscono ulteriori informazioni, ad es.
gli effettivi mA del segnale in ingresso.
contatori del volume pompato(resettabile), ore di funzionamento, etc.
Salvataggio impostazioni personalizzate e ripristino impostazioni di fabbrica.
Segnali di ingresso/uscita:
Input impulso, analogico 0/4-20mA, stop esterno.
Input segnale di basso livello serbatoio (quasi-vuoto) e serbatoio vuoto.
Due uscite per relè di segnale per max.
30V AC/DC (configurabile, ad es. allarme, segnale di corsa effettuata, pompa in funzione, timer ecc.)
Uscita analogica 0/4-20mA.
Interfaccia comunicazione BUS (GeniBus, e E-box Profibus DP supplementare).
Il kit di installazione include:
2 attacchi pompa (Hose 4/6 mm 3).
Valvola di fondo (senza interruttore di livello).
Unità di iniezione.
6 m tubo flessibile di mandata PE.
2 m tubo flessibile di aspirazione in PVC.
2 m tubo flessibile di sfiato in PVC (4/6 mm).
Specs Table
Tecniche:
Definizione modello:
DDA 7.5-16 AR-PP/V/C-F-31I001I
Portata max.:
7.5 l/h
Max. portata in slow mode 50%:
3.75 l/h
Max. portata in slow mode 25%:
1.88 l/h
Portata minima:
2.5 ml/h
Rapporto di riduzione:
1:3000
Approvazioni:
CE,CSA-US,RCM
Tipo di valvola:
Standard
Max. viscosità al 100 %:
50 mPas
Max. viscosità in slow mode al 50 %:
1800 mPas
Max. viscosità in slow mode 25 %:
2500 mPas
Accuratezza di ripetibilità:
1 %
Materiale:
Testa dosatrice:
PP (Polipropilene)
Sfera della valvola:
Ceramica
Guarnizione:
FKM
Installazione:
Limite temperatura ambiente:
0 .. 45 °C
Max pressione di funzionamento:
16 bar
Set installazione:
Sì
Tipo installazione:
4/6 mm fino a 7,5 l/h,16 bar
Aspirazione pompa:
Hose 4/6 mm 3
Mandata pompa:
Hose 4/6 mm 3
Max. altezza di aspirazione durante il funzionamento:
In offerta
