SMART Digital DDA è una pompa dosatrice a membrana compatta a spostamento positivo con azionamento a velocità variabile (motore passo-passo) ed elettronica di controllo intelligente con un consumo energetico minimo. La serie SMART Digital Dosing funziona a tutta la lunghezza della corsa per garantire precisione, adescamento e aspirazione ottimali, anche per liquidi ad alta viscosità o degasanti. La durata di ciascuna corsa di scarico varia in base alla capacità impostata, determinando un flusso di scarico ottimale e continuo. La piastra di montaggio click-stop consente l'installazione in tre diverse posizioni senza l'utilizzo di accessori aggiuntivi. Il cubo di controllo può essere facilmente trasformato in posizione anteriore, sinistra o destra. La ghiera cliccabile e il display LCD grafico retroilluminato multicolore con testo in chiaro rendono la messa in servizio e il funzionamento intuitivi. Gli elementi di controllo sono protetti da una copertura trasparente.
Il sistema FlowControl (FC) basato su sensori rileva i malfunzionamenti direttamente nella testa dosatrice e li visualizza in testo normale nel menu allarmi, ad es. bolle d'aria, scoppio di linea, sovrapressione. La funzione di misurazione del flusso integrata (solo FCM) misura il flusso effettivo e rende ridondanti le apparecchiature di monitoraggio e controllo aggiuntive (precisione di ± 1,5% del valore impostato in caso di processo senza problemi). Il flusso misurato viene visualizzato e può essere integrato nel controllo di processo, ad es. SCADA. Inoltre, la funzione AutoFlowAdapt (solo FCM) regola automaticamente la velocità della pompa in base alle condizioni di processo per mantenere il flusso target anche ad es. contropressione variabile o formazione di schiuma di bolle d'aria (strategia di degasaggio).
La testa dosatrice è composta da:
Membrana interamente in PTFE universale e resistente agli agenti chimici.
Doppie valvole a sfera per la massima precisione di dosaggio.
Valvola di disaerazione per un facile avviamento.
Sensore di pressione.
Modalità operative:
Dosaggio manuale in ml / h, I / ho gph.
Controllo impulsi in ml / impulso (incl. Funzione di memoria).
Controllo analogico 0 / 4-20 mA (scalabile).
Funzione batch basata su impulsi in ml, lo gal.
Funzione batch basata su timer (timer di dosaggio, ciclo o settimana).
Controllo Fieldbus (ProfibusDP o Modbus con E-box).
Altre caratteristiche:
Disaerazione automatica durante lo standby della pompa per evitare guasti dovuti al blocco dell'aria.
Due fasi SlowMode (anticavitazione), 50% (flusso massimo= 3.75 l/h) e 25% (flusso massimo= 1.88 l/h), ad es. per liquidi ad alta viscosità o degasanti.
Display delle informazioni di servizio per mostrare quando è richiesto il servizio e il numero d'ordine della parte soggetta a usura.
Funzione di blocco dei tasti in due fasi per proteggere la pompa da accessi non autorizzati.
Funzione di visualizzazione aggiuntiva per fornire ulteriori informazioni, ad es. il segnale di ingresso mA effettivo.
Contatore del volume totale dosato (azzerabile), ore di funzionamento, ecc.
Salvare e caricare le impostazioni personalizzate e ricaricare le impostazioni di fabbrica.
Ingressi / uscite di segnale:
Ingresso per impulso, analogico 0 / 4-20mA, stop esterno.
Ingresso per segnale di basso livello e di serbatoio vuoto.
Due relè di uscita a potenziale zero per max. 30 V CA / CC (configurabile, ad es. Allarme, segnale di corsa, dosaggio della pompa, timer ecc.)
Uscita analogica 0 / 4-20mA.
Interfaccia di comunicazione Fieldbus (GeniBus, anche per E-box Profibus DP aggiuntivo per retrofit).

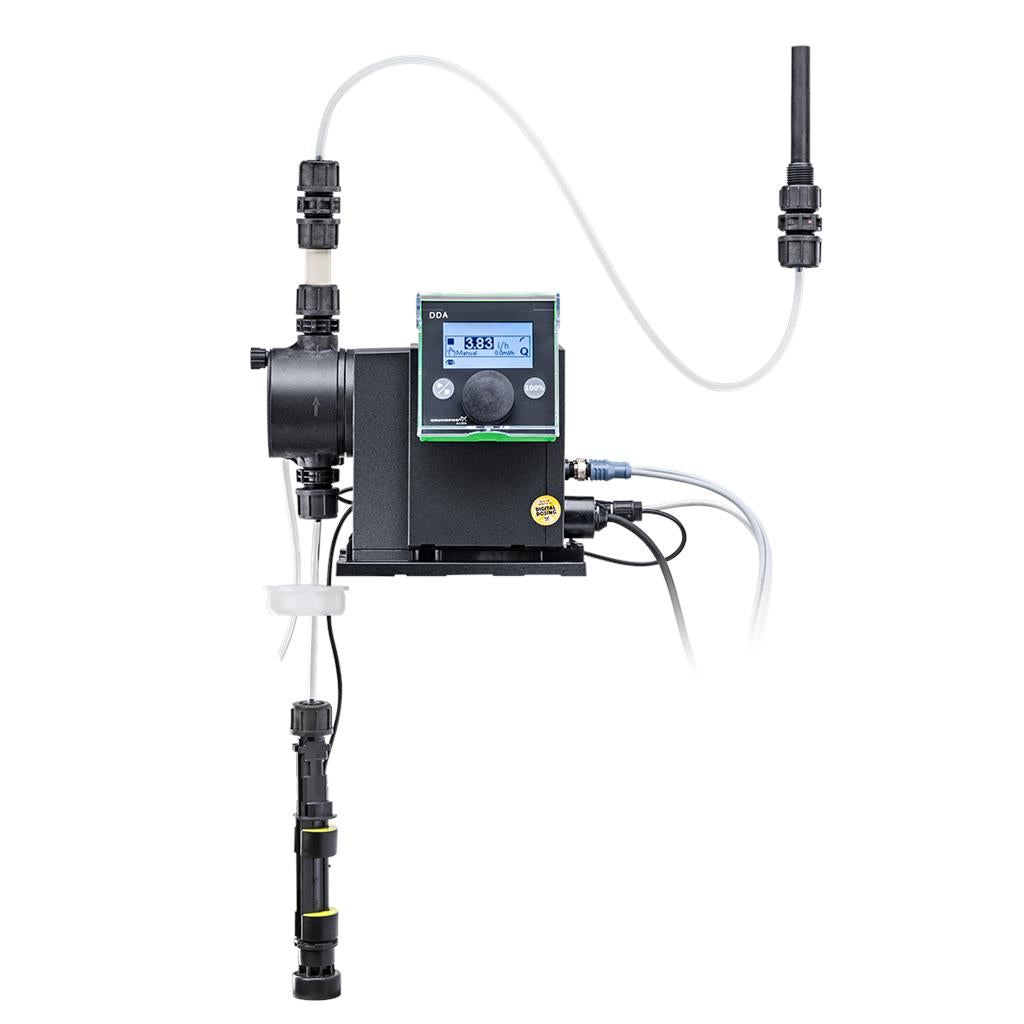

Il set di installazione include:
Valvola di fondo con filtro e peso (con interruttore a due livelli).
Unità di iniezione.
Tubo di scarico 6 m PE (10 m ETFE con testa dosatrice PVDF).
Tubo di aspirazione in PVC da 2 m (2 m ETFE con testa dosatrice in PVDF).
Tubo di disaerazione in PVC da 2 m (4/6 mm).
Cavo di controllo da 5 m per tutti i segnali in ingresso e in uscita.
Cavo di controllo da 5 m per relè di uscita a potenziale zero.
