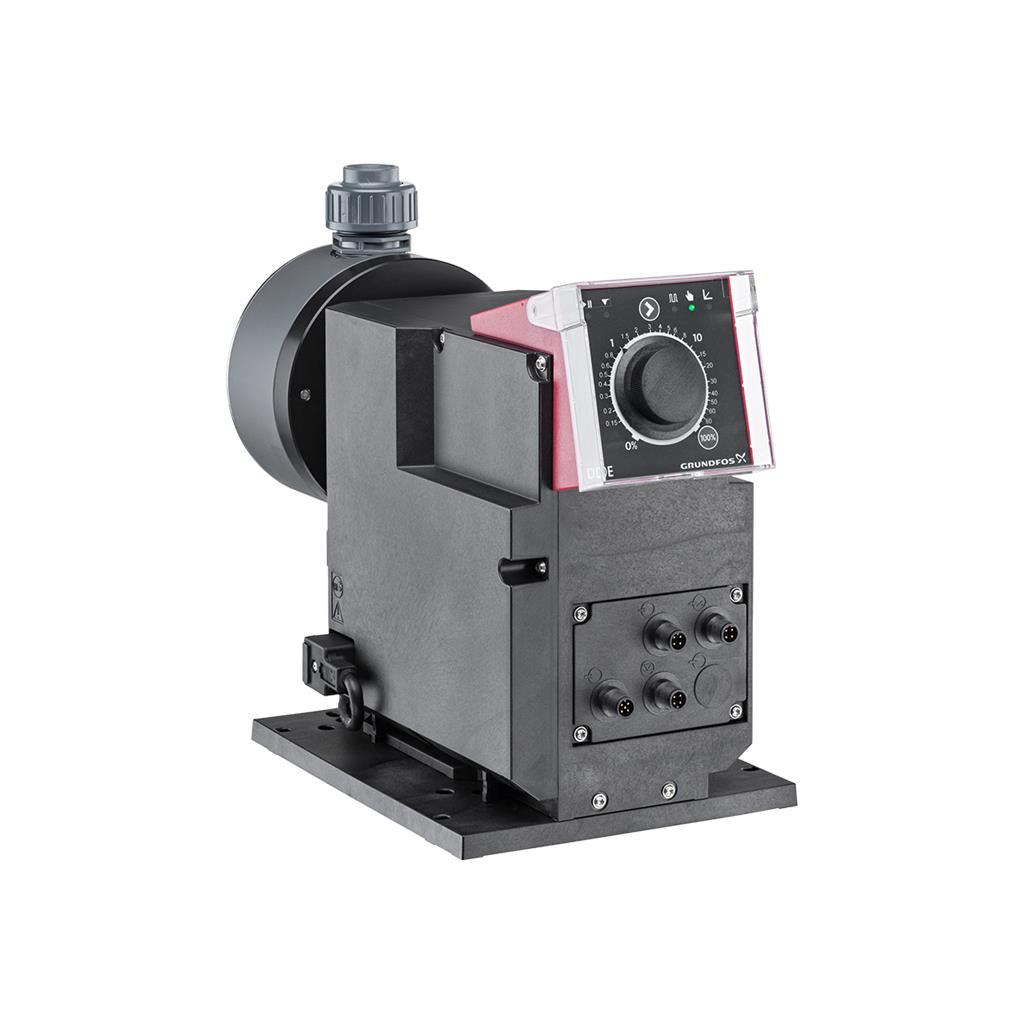

La serie SMART Digital Dosing funziona su tutta la lunghezza della corsa per garantire una precisione, un adescamento e un'aspirazione ottimali, anche per il degasaggio di liquidi. La durata di ogni corsa di scarico varia in base alla capacità impostata, generando un flusso di scarico regolare e continuo ottimale. La piastra di montaggio consente una rapida installazione e assistenza. Il cubo di controllo può essere ruotato facilmente in posizione anteriore, sinistra o destra. Il flusso di dosaggio può essere regolato mediante una manopola di regolazione su una scala logaritmica da 0,1 a 100%. Gli elementi di controllo sono protetti da una copertura trasparente. La testata dosatrice è composta da:
Membrana totalmente in PTFE doppia, di lunga durata universale resistente agli agenti chimici.
Valvole a sfera per la massima precisione di dosaggio.
Valvola di deaerazione per una facile messa in servizio.
Modalità operative:
Dosaggio manuale da 0,1 a 100%.
Controllo a impulsi (funzione divisore inclusa).
Controllo analogico 4-20 mA (portata massima scalabile) Altre caratteristiche:
Tasto 100% (capacità massima), ad es.
per la deaerazione.
Tasto di commutazione della modalità di funzionamento tra manuale, impulso e analogico.
LED di stato per impulsi, analogici e manuali.
Segnale
Ingressi /scite:
Ingresso per impulso, arresto esterno, analogico 4-20 mA.
Ingresso per segnale serbatoio vuoto.
Due relè di uscita a potenziale zero per massimo 30 V AC/DC (configurabili, ad es.
allarme, livello basso, segnale a corsa completa e impulso)
Specs Table
Controlli:
Variante di controllo:
AR
Controllo di livello:
YES
Ingresso analogico:
0/4-20 mA
Controllo impulsi:
Sì
Ingresso stop esterno:
Sì
Relè di uscita:
Yes
Liquido:
Liquido pompato:
Acqua
Gamma temperatura del liquido:
0 .. 50 °C
Temperatura del liquido durante il funzionamento:
20 °C
Densità:
998.2 kg/m³
Tecniche:

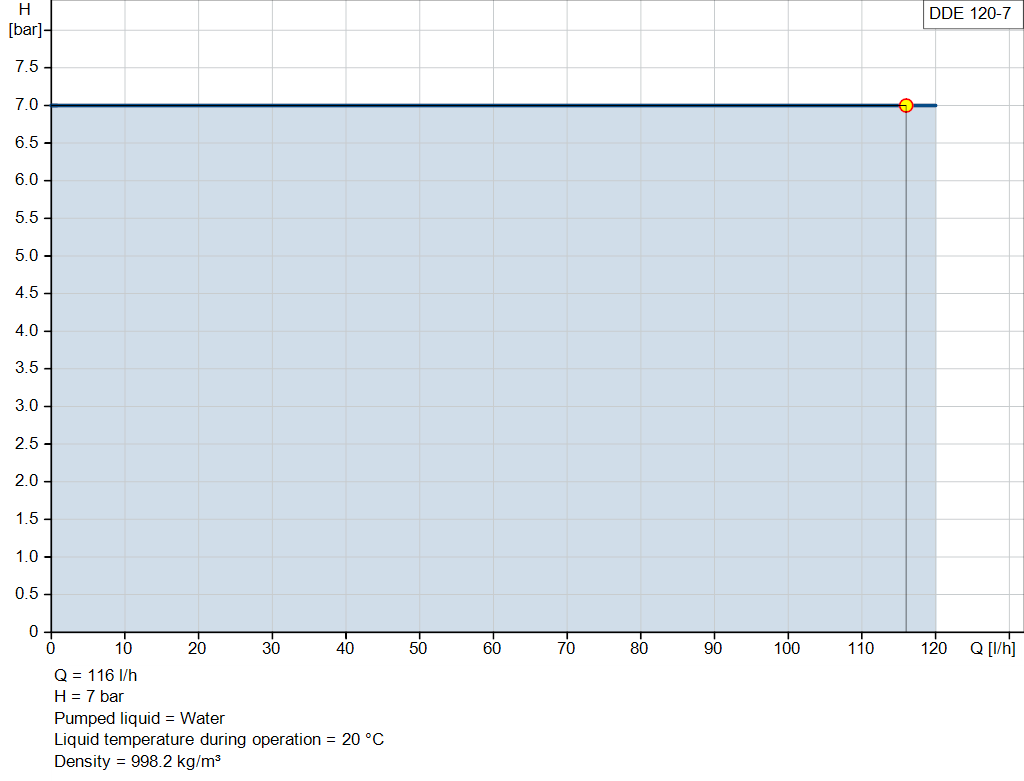

Portata max.:
120 l/h
Portata minima:
150 ml/h
Rapporto di riduzione:
1:800
Approvazioni:
CE,CSA-US,NSF61,EAC,RCM
Tipo di valvola:
Standard
Max. viscosità al 100 %:
100 mPas
Max. viscosità in slow mode al 50 %:
N/A mPas
Max. viscosità in slow mode 25 %:
N/A mPas
Accuratezza di ripetibilità:
5 %
Materiale:
Testa dosatrice:
Acciaio inox 1.4435
Valve ball:
Stainless steel
Guarnizione:
PTFE
Installazione:
Limite temperatura ambiente:
0 .. 45 °C
Max pressione di funzionamento:
7 bar
Tipo di attacco ingresso:
Rp
Tipo di mandata:
Rp
Set installazione:
No
Tipo installazione:
Nessun set installazione
Max. altezza di aspirazione durante il funzionamento:
