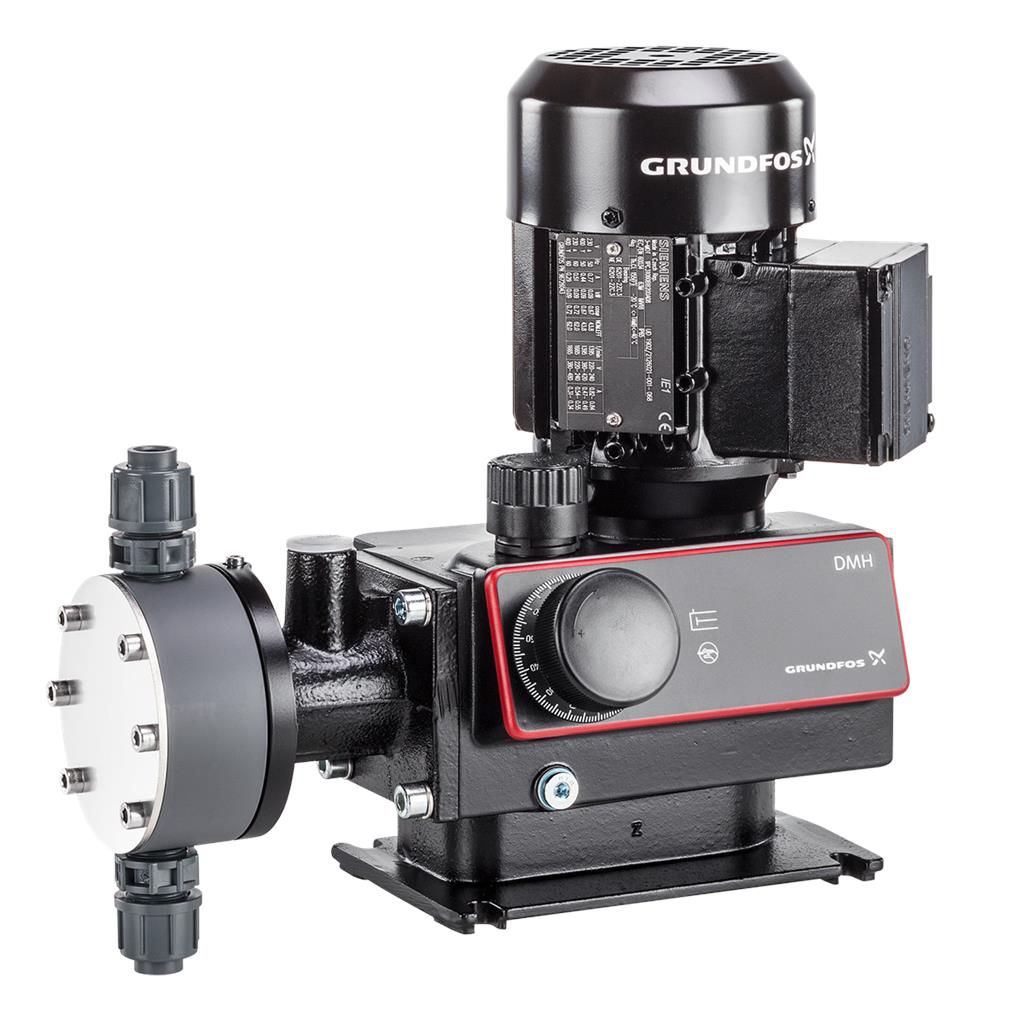

DMH 13-10 B-PV/T/C-X-E1U2U2XEMAG [99587784]
DMH 13-10 B-PV/T/C-X-E1U2U2XEMAG [99587784]
Impossibile caricare la disponibilità di ritiro
La pompa della serie DMH è una versatile pompa dosatrice a membrana volumetrica.
Il diaframma è accoppiato idraulicamente tramite un preciso sistema di ingranaggi-eccentrici-tapet a un motore AC ad alta efficienza. La capacità di dosaggio viene regolata variando la lunghezza della corsa sulla manopola di regolazione della corsa nel rapporto da 1 a 10.
La gamma è altamente versatile, copre un'ampia gamma di portate e offre una varietà di dimensioni, materiali e accessori della testa di dosaggio. I clienti di tutto il mondo hanno goduto di anni di funzionamento senza problemi con le loro pompe DMH.
La gamma Grundfos DMH è una serie di pompe estremamente potenti e robuste per applicazioni che richiedono capacità di dosaggio affidabili, come l'ingegneria di processo.
La parte liquida è composta da:
|
Altre caratteristiche:
|
Si applica solo a pompe con: certificazione ATEX
La pompa dosatrice DMH 25x è certificata secondo la linea guida ATEX RL 94/9 / CE per alimentazioni non elettriche. Le versioni del motore EEx e ed EEx definite da Grundfos sono certificate dai produttori secondo le linee guida ATEX per gli alimentatori elettrici. La targhetta del motore è etichettata secondo ATEX. Le pompe DMH approvate ATEX sono disponibili in una varietà di configurazioni, alcune possono essere utilizzate per il dosaggio di liquidi combustibili.
Caratteristiche dell'elettronica:
Si applica solo alle pompe con variante di controllo: AR
Elettronica del microprocessore Etron Profi, collegata direttamente al motore:
|
Si applica solo alle pompe con variante di controllo: D3; D6
|
Specs Table
| Controlli: | |
| Tipo di connettore: | No plug |
| Tipo di variante di controllo: | Standard |
| Frequency converter: | Not prepared for VFD |
| Liquido: | |
| Liquido pompato: | Acqua |
| Gamma temperatura del liquido: | -10 .. 60 °C |
| Temperatura del liquido durante il funzionamento: | 20 °C |
| Densità: | 998.2 kg/m³ |
| Tecniche: | |
| portata nominale massima di 50Hz: | 13 l/h |
| numero di teste di dosaggio: | 1 |
| Approvazioni: | CE,EAC,CNROHSEX |
| tipo di valvola di non ritorno, ingresso pompa 1: | Standard |
| tipo di valvola di non ritorno, uscita pompa 1: | Standard |
| Max viscosità: | 300 mPas |
| Materiale: | |
| Corpo pompa: | Aluminium |
| Testa dosatrice, pompa 1: | Plastic |
| PVDF | |
| Valvola a sfera: | Ceramic |
| Al2O3 | |
| Appoggio valvola: | Composite |
| PTFE | |
| Guarnizione valvola: | PTFE |
| Composite | |
| Installazione: | |
| Massimo pressione d'esercizio a 50 Hz: | 10 bar |
| Pressione in aspirazione max: | 8 bar |
| Tipo di attacco ingresso: | Connection pack |
| Tipo di mandata: | Connection pack |
| Dimensione aspirazione: | 4/6, 6/9, 6/12, 9/12 |
| Dimensione mandata: | 4/6, 6/9, 6/12, 9/12 |
| Dati elettrici: | |
| Ingresso potenza P1: | 0.09 kW |
| Frequenza di rete: | 50 Hz |
| Frequenza max.: | 50 Hz |
| Tensione nominale: | 3 x 230/400 V |
| Classe di protezione (IEC 34-5): | IP65 |
| Cavo incluso (Sì/No): | N |
| Spina di alimentazione: | No plug |
| Altro: | |
| Peso netto: | 12 kg |
| Peso lordo: | 23.3 kg |
| Volume imballo: | 0.156 m³ |
| Rilevamento perdite dalla membrana: | N |
| Nazione di origine: | DE |
| Tariffa convenzione n.: | 84135040 |
