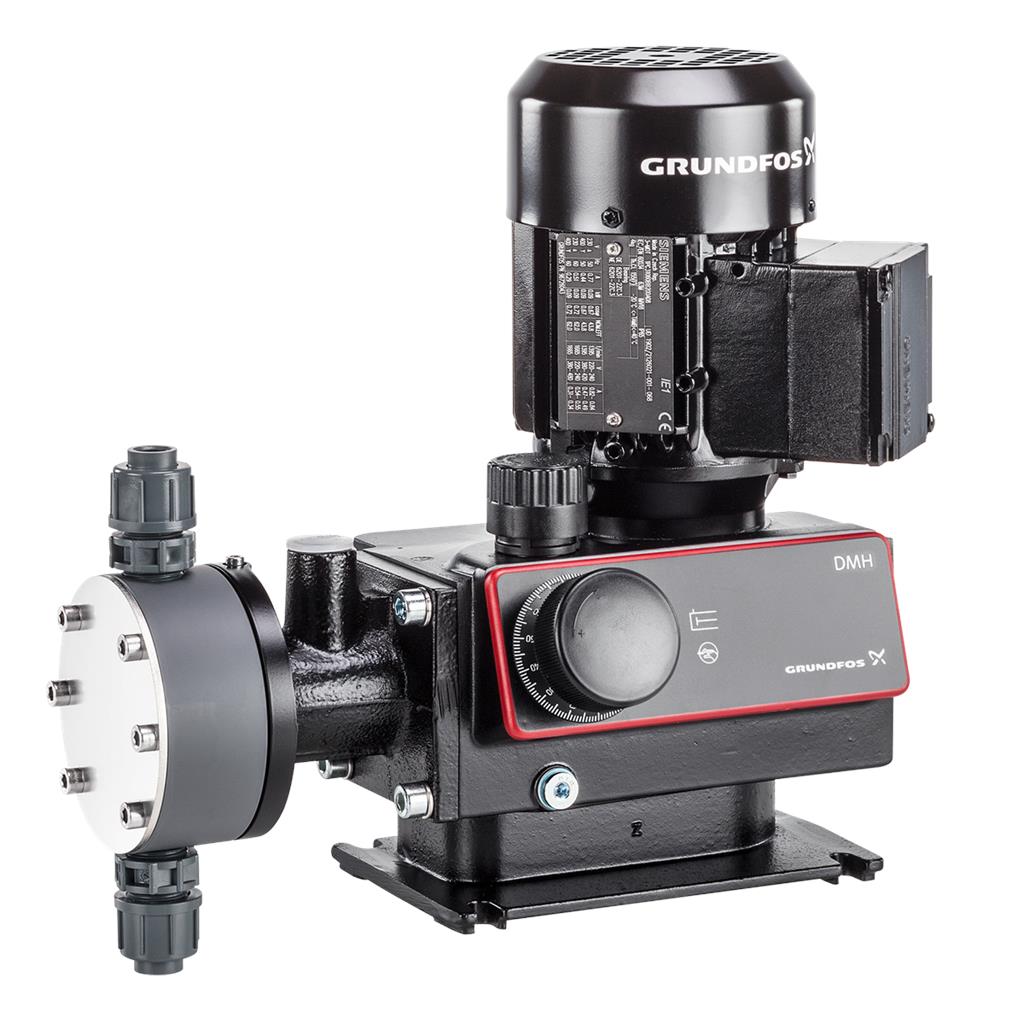

• productimage

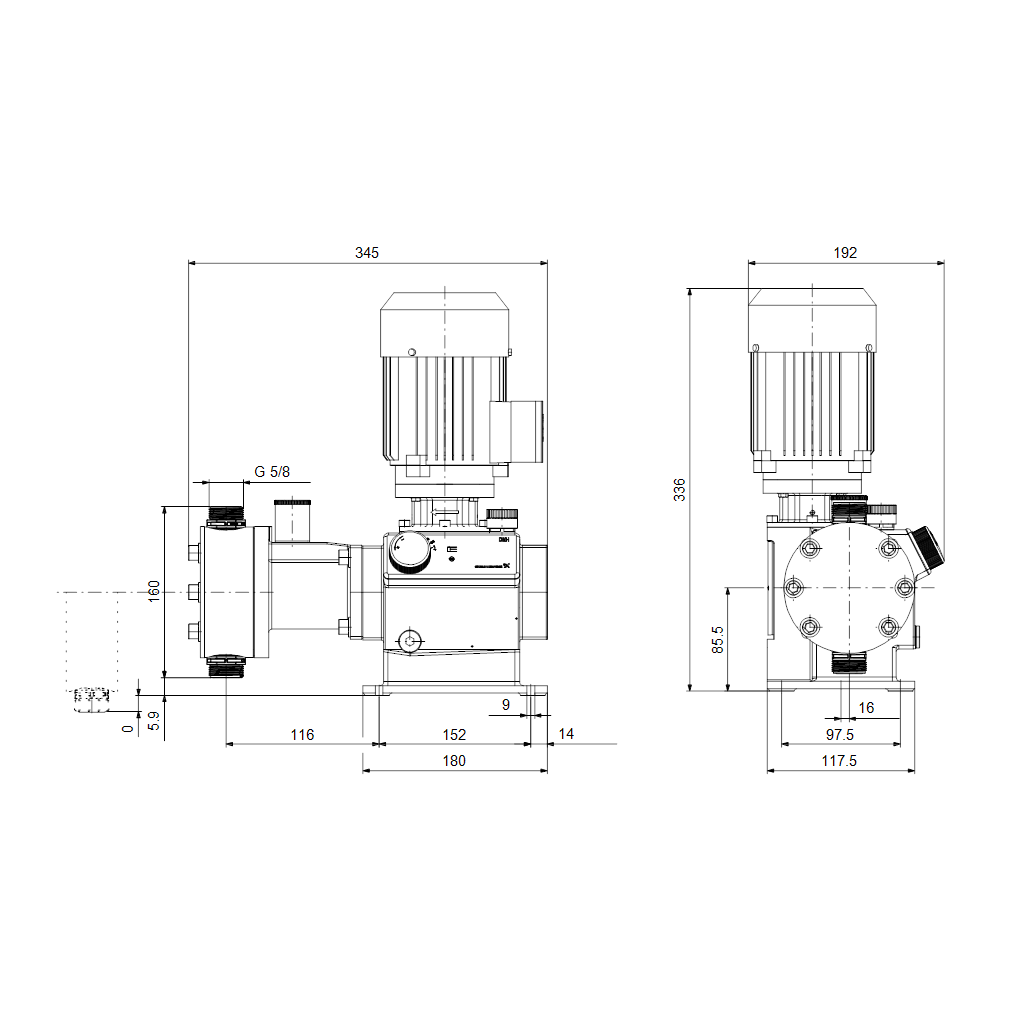

  • dimdrawingimage

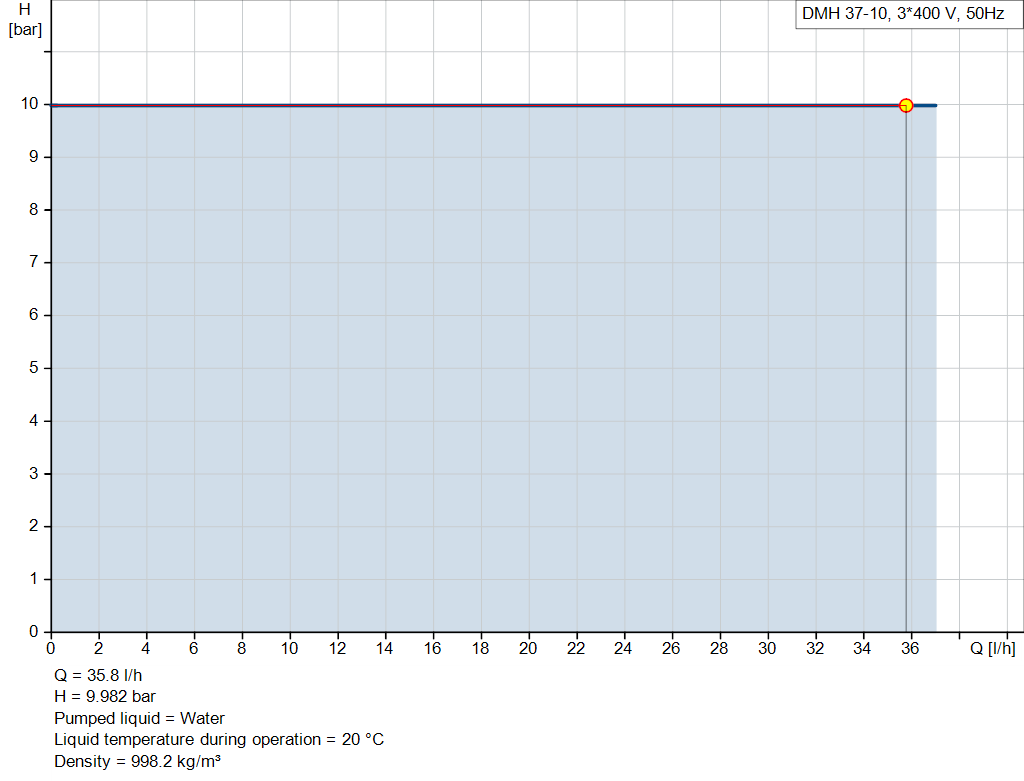

  • pumpcurve
1 3

DMH 37-10 B-SS/V/SS-X-E1AAXEMAG [99587794]

DMH 37-10 B-SS/V/SS-X-E1AAXEMAG [99587794]

Grundfos
€4.283,20 EUR
€5.354,00 EUR €4.283,20 EUR
In offerta Esaurito
Price excluding VAT Spese di spedizione calcolate al check-out.

La pompa della serie DMH è una versatile pompa dosatrice a membrana volumetrica.

Il diaframma è accoppiato idraulicamente tramite un preciso sistema di ingranaggi-eccentrici-tapet a un motore AC ad alta efficienza. La capacità di dosaggio viene regolata variando la lunghezza della corsa sulla manopola di regolazione della corsa nel rapporto da 1 a 10.

La gamma è altamente versatile, copre un'ampia gamma di portate e offre una varietà di dimensioni, materiali e accessori della testa di dosaggio. I clienti di tutto il mondo hanno goduto di anni di funzionamento senza problemi con le loro pompe DMH.

La gamma Grundfos DMH è una serie di pompe estremamente potenti e robuste per applicazioni che richiedono capacità di dosaggio affidabili, come l'ingegneria di processo.

La parte liquida è composta da:

  • Testa dosatrice
  • Membrana in PTFE
  • Valvole a sfera

Altre caratteristiche:

  • Robusta pompa industriale con involucro in alluminio o ghisa
  • Design facile da installare e da utilizzare
  • Membrana in PTFE a lunga durata
  • Portata ottimale e graduazione della frequenza di corsa
  • Variazione della portata di dosaggio ± 1,5% (FS), linearità ± 2% (FS)

Si applica solo a pompe con: certificazione ATEX
La pompa dosatrice DMH 25x è certificata secondo la linea guida ATEX RL 94/9 / CE per alimentazioni non elettriche. Le versioni del motore EEx e ed EEx definite da Grundfos sono certificate dai produttori secondo le linee guida ATEX per gli alimentatori elettrici. La targhetta del motore è etichettata secondo ATEX. Le pompe DMH approvate ATEX sono disponibili in una varietà di configurazioni, alcune possono essere utilizzate per il dosaggio di liquidi combustibili.

Caratteristiche dell'elettronica:
Si applica solo alle pompe con variante di controllo: AR
Elettronica del microprocessore Etron Profi, collegata direttamente al motore:

  • Frequenza di corsa regolabile da 1 corsa / min alla massima frequenza di corsa
  • Controllo a impulsi con moltiplicatore e divisore
  • Controllo del segnale analogico 0 / 4-20 mA
  • Controllo di livello con ingresso per due segnali di livello.
  • Ingresso impulso, analogico e remoto on / off
  • Uscita analogica
  • Uscita relè allarme
    • Uscita di corsa
    • Ingresso per regolatore di dosaggio e sensore di monitoraggio del diaframma

Si applica solo alle pompe con variante di controllo: D3; D6

  • Regolazione automatica della lunghezza della corsa tramite comando direct drive o segnale di ingresso mA
  • Per ulteriori specifiche fare riferimento al servomotore

Specs Table

Controls:
Type of connector:No plug
Type of control variant:Standard
Frequency converter:Not prepared for VFD
Liquid:
Pumped liquid:Water
Liquid temperature range:-10 .. 90 °C
Selected liquid temperature:20 °C
Density:998.2 kg/m³
Technical:
Nominal flow rate at 50 Hz:37 l/h
Number of dosing heads:1
Approvals:CE,EAC,CNROHSEX
Non return valve type, inlet pump 1:Standard
Non return valve type, outlet pump 1:Standard
Max viscosity:100 mPas
Materials:
Pump housing:Aluminium
Dosing head, pump 1:Stainless steel
 EN 1.4571
Valve ball:Stainless steel
 EN 1.4401
Valve seat:Rubber
 FKM
Valve gasket:FKM
 Rubber
Installation:
Max operating pressure at 50 Hz:10 bar
Maximum permissible inlet pressure:8 bar
Type of inlet connection:Rp
Type of outlet connection:Rp
Size of inlet connection:1/4 inch
Size of outlet connection:1/4 inch
Electrical data:
Power input P1:0.09 kW
Mains frequency:50 Hz
Max. frequency:50 Hz
Rated voltage:3 x 230/400 V
Enclosure class (IEC 34-5):IP65
Cable included (Yes/No):N
Power plug:No plug
Others:
Net weight:14 kg
Gross weight:25.3 kg
Shipping volume:0.156 m³
Diaphragm Leakage Detection:N
Country of origin:DE
Custom tariff no.:84135040
