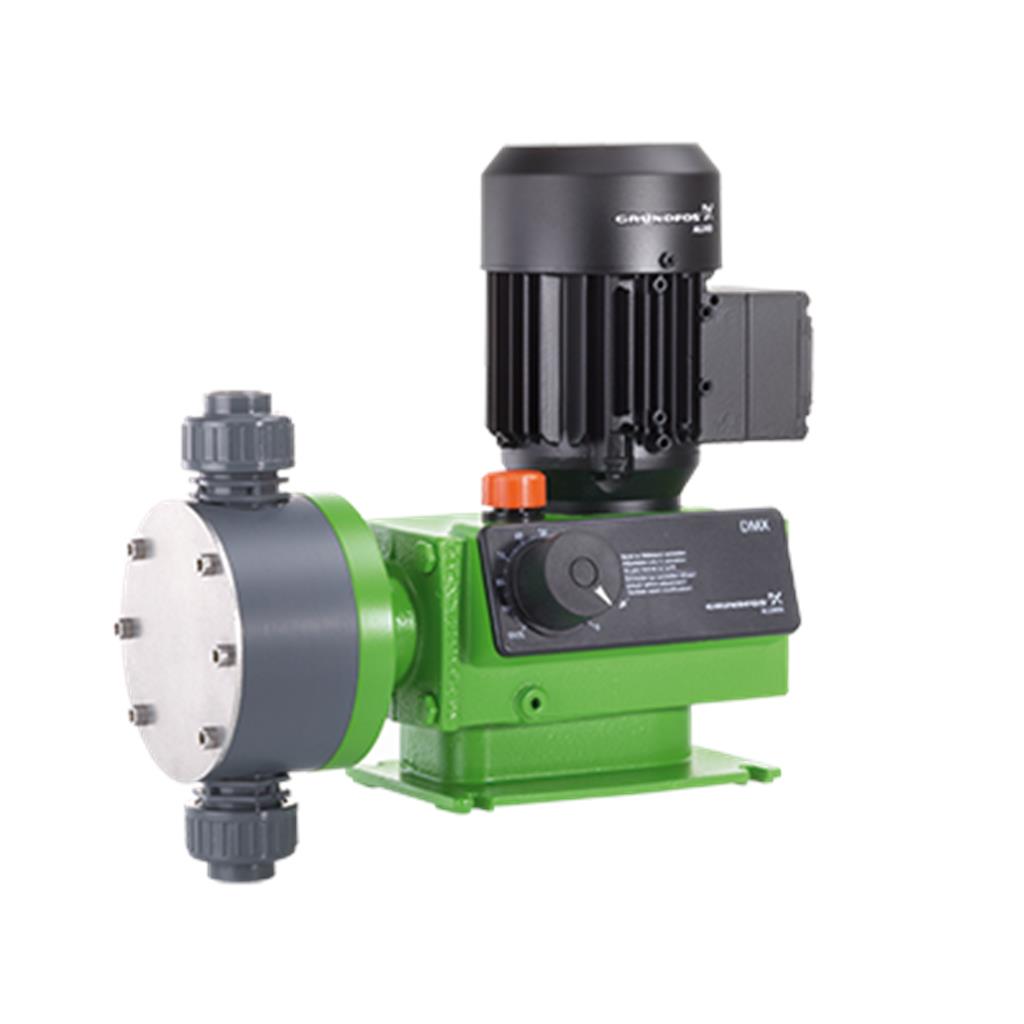

Le pompe della serie DMX sono pompe dosatrici volumetriche a membrana molto versatili. La membrana è accoppiata meccanicamente a un motore c.a. a alto rendimento tramite un preciso sistema punteria-eccentrico. La capacità di dosaggio viene regolata variando la durata della corsa con la manopola di regolazione apposita nel rapporto da 1 a 10. L’estremità per il liquido è composta da:
testa dosatrice
membrana rivestita di PTFE
valvole a sfera singole Altre caratteristiche:
robusta pompa industriale con corpo in alluminio
un design che assicura facilità di installazione e funzionamento
membrana rivestita in PTFE di lunga durata
ottimale regolazione della capacità e della frequenza della corsa
variazione della portata di dosaggio < ±1,5%, linearità >±4% Valido solo per le pompe con certificazione ATEX La pompa dosatrice DDI 226 è certificata secondo la direttiva ATEX RL 94/9/EC per le forniture non elettriche.
Le versioni di motore EEx e ed EEx d definite da Grundfos/Alldos sono certificate dai produttori secondo le direttive ATEX per le forniture elettriche. La targhetta del motore reca i dati richiesti da ATEX. Caratteristiche elettroniche: Valido solo per pompe con variante di controllo: AR Elettronica a microprocessore Etron Profi, con accoppiamento diretto al motore:
frequenza corsa regolabile da 1 corsa/min alla max.
frequenza di corsa
controllo a impulsi con moltiplicatore e divisore
controllo di segnale analogico 0/4-20 mA
controllo di livello con ingresso per due segnali di livello
ingresso on/off remoto, analogico e a impulsi
uscita analogica
uscita relè di allarme
uscita corsa -ingresso per il regolatore di dosaggio e il sensore di monitoraggio della membrana Valido solo per pompe con variante di controllo: AT0
regolazione automatica della lunghezza della corsa tramite controllo diretto o segnale di ingresso mA
motore sincrono protetto da blocco con potenziometro di feedback
due interruttori di fine corsa
per ulteriori informazioni vedere il servomotore
Specs Table
Controlli:
Variante di controllo:
B
Controllo di livello:
Not integrated
Ingresso analogico:
Non integrato
Controllo impulsi:
No
Ingresso stop esterno:
Non integrato
Uscita analogica:
Non integrato
Relè di uscita:
Not integrated
Frequency converter:
Not prepared for VFD
Liquido:
Liquido pompato:
Acqua
Temperatura del liquido durante il funzionamento:
20 °C
Densità:
998.2 kg/m³
Tecniche:

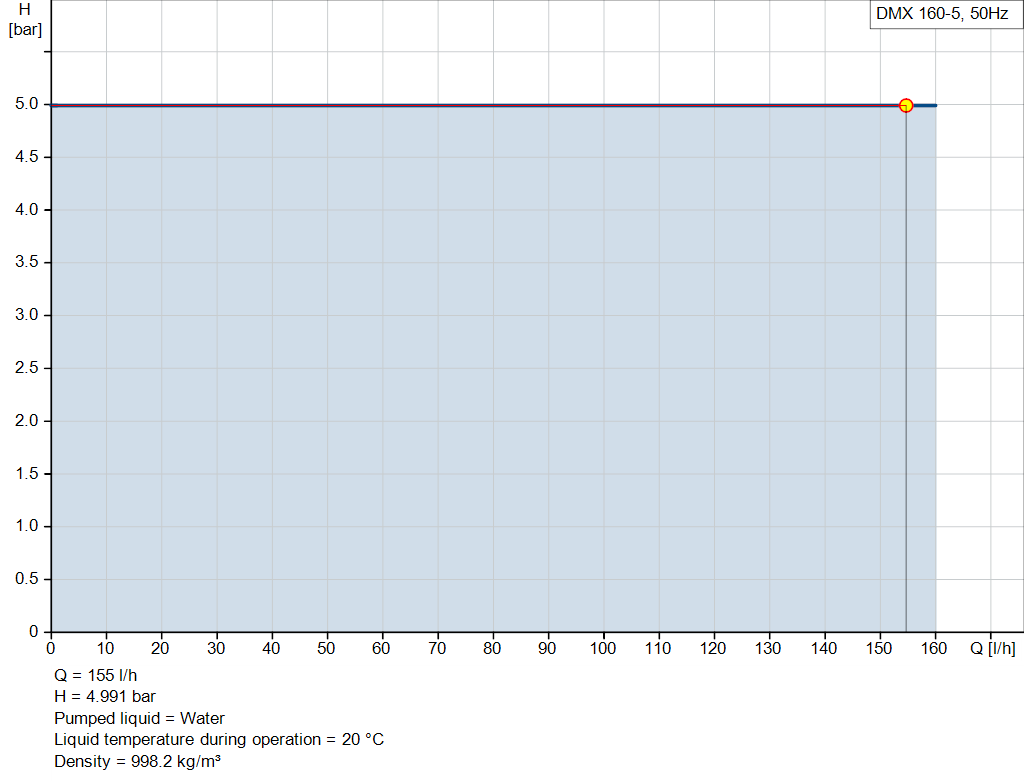

portata nominale massima di 50Hz:
160 l/h
numero di teste di dosaggio:
1
Approvazioni:
CE
tipo di valvola di non ritorno, ingresso pompa 1:
Not spring-loaded
Max viscosità:
200 mPas
Materiale:
Testa dosatrice, pompa 1:
Stainless steel, 1.4571
Ingresso valvola a sfera:
316 L
Ingresso valvola guarnizione:
PTFE
Installazione:
Massimo pressione d'esercizio a 50 Hz:
5 bar
Tipo di attacco ingresso:
Rp
Tipo di mandata:
Rp
Dimensione della connessione di entrata:
3/4 inch
Dimensione della connessione di uscita:
3/4 inch
Max. altezza di aspirazione durante il funzionamento:
