NB 100-315/301 AAF2AESBAQELW5 [98305376]
NB 100-315/301 AAF2AESBAQELW5 [98305376]
Grundfos
Prezzo di listino
€5.128,80 EUR
Prezzo di listino
€6.411,00 EUR
Prezzo scontato
€5.128,80 EUR
Prezzo unitario
/
per
Price excluding VAT
Spese di spedizione calcolate al check-out.
Impossibile caricare la disponibilità di ritiro

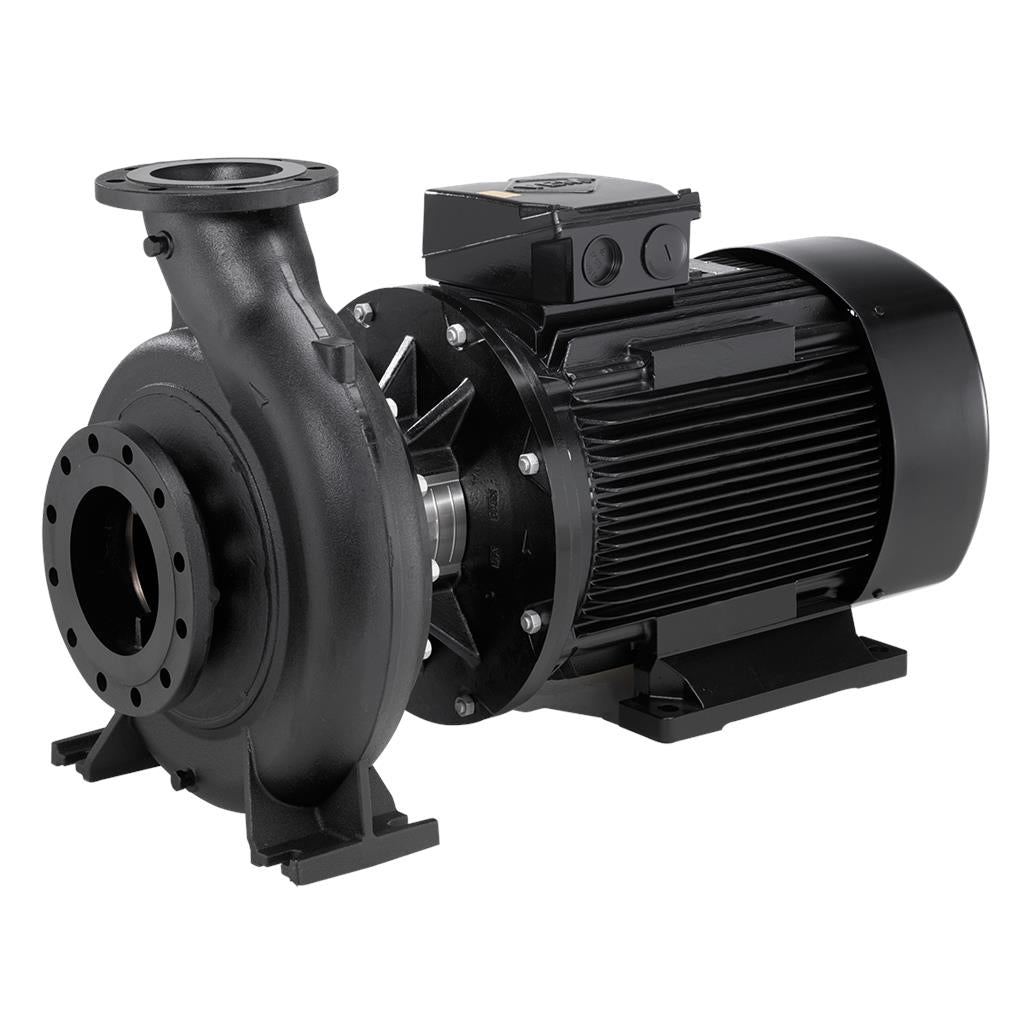

Pompa centrifuga non autoadescante, monostadio, progettata secondo ISO 5199 con dimensioni e prestazioni nominali a norma EN 733 (10 bar). Le flange sono PN 16 con dimensioni conformemente a EN 1092-2. La pompa è dotata di una bocca di aspirazione assiale, bocca di mandata radiale, albero orizzontale e un design a parte posteriore sfilabile che consente la rimozione del motore, della lanterna, della copertura e della girante senza disturbare il corpo pompa o le tubazioni. La tenuta a soffietti in gomma non bilanciata è conforme a DIN EN 12756. La pompa è direttamente accoppiata con un motore asincrono raffreddato ad aria.
Specs Table
| Controls: | |
| Frequency converter: | None |
| Pressure sensor: | N |
| Liquid: | |
| Pumped liquid: | Water |
| Liquid temperature range: | 0 .. 120 °C |
| Selected liquid temperature: | 20 °C |
| Density: | 998.2 kg/m³ |
| Technical: | |

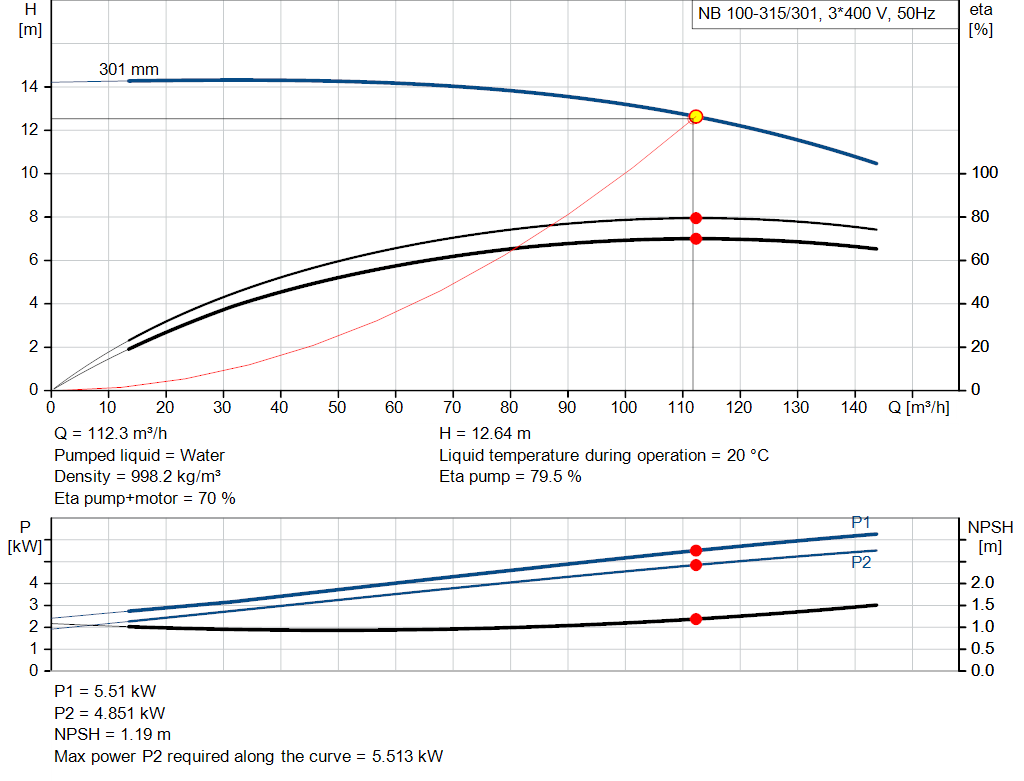

| Pump speed on which pump data are based: | 975 rpm |
| Rated flow: | 111.8 m³/h |
| Rated head: | 12.53 m |
| Actual impeller diameter: | 301 mm |
| Nominal impeller diameter: | 315 |
| Shaft seal arrangement: | Single |
| Primary shaft seal: | BAQE |
| Code for shaft seal: | BAQE |
| Curve tolerance: | ISO9906:2012 3B2 |
| Bearing design: | Standard |
| Materials: | |
| Pump housing: | Cast iron |
| EN-GJL-250 | |
| ASTM class 35 | |
| Wear ring: | Brass |
| Impeller: | Cast iron |
| EN-GJL-200 | |
| ASTM class 30 | |
| Internal pump house coating: | CED |
| Shaft: | Stainless steel |
| EN 1.4301 | |
| AISI 304 | |
| Installation: | |
| Maximum ambient temperature: | 55 °C |
| Maximum operating pressure: | 16 bar |
| Pipe connection standard: | EN 1092-2 |
| Size of inlet connection: | DN 125 |
| Size of outlet connection: | DN 100 |
| Pressure rating for connection: | PN 16 |
| Bearing lubrication: | Grease |
| Pump housing with feet (Yes/No): | Yes |
| Support block (Yes/No): | N |
| Electrical data: | |
| Motor type: | INNOMOTICS_SIEMENS |
| Rated power - P2: | 5.5 kW |
| Mains frequency: | 50 Hz |
| Rated voltage: | 3 x 380-420D/660-725Y V |
| Rated current: | 12.5/7.3 A |
| Starting current: | 680 % |
| Cos phi - power factor: | 0.72 |
| Rated speed: | 975 rpm |
| IE efficiency: | IE3 88% |
| IE Efficiency class: | IE3 |
| Motor efficiency at full load: | 88 % |
| Motor efficiency at 3/4 load: | 88.1 % |
| Motor efficiency at 1/2 load: | 86.9 % |
| Number of poles: | 6 |
| Enclosure class (IEC 34-5): | IP55 |
| Insulation class (IEC 85): | F |
| Motor No: | 83W15217 |
| Bearing insulation type N-end: | Steel Bearing |
| Others: | |
| Minimum efficiency index, MEI ≥: | 0.70 |
| Net weight: | 170 kg |
| Gross weight: | 191 kg |
| Shipping volume: | 0.509 m³ |
| Country of origin: | HU |
| Custom tariff no.: | 84137051 |
| Language on pump nameplate: | GB |
