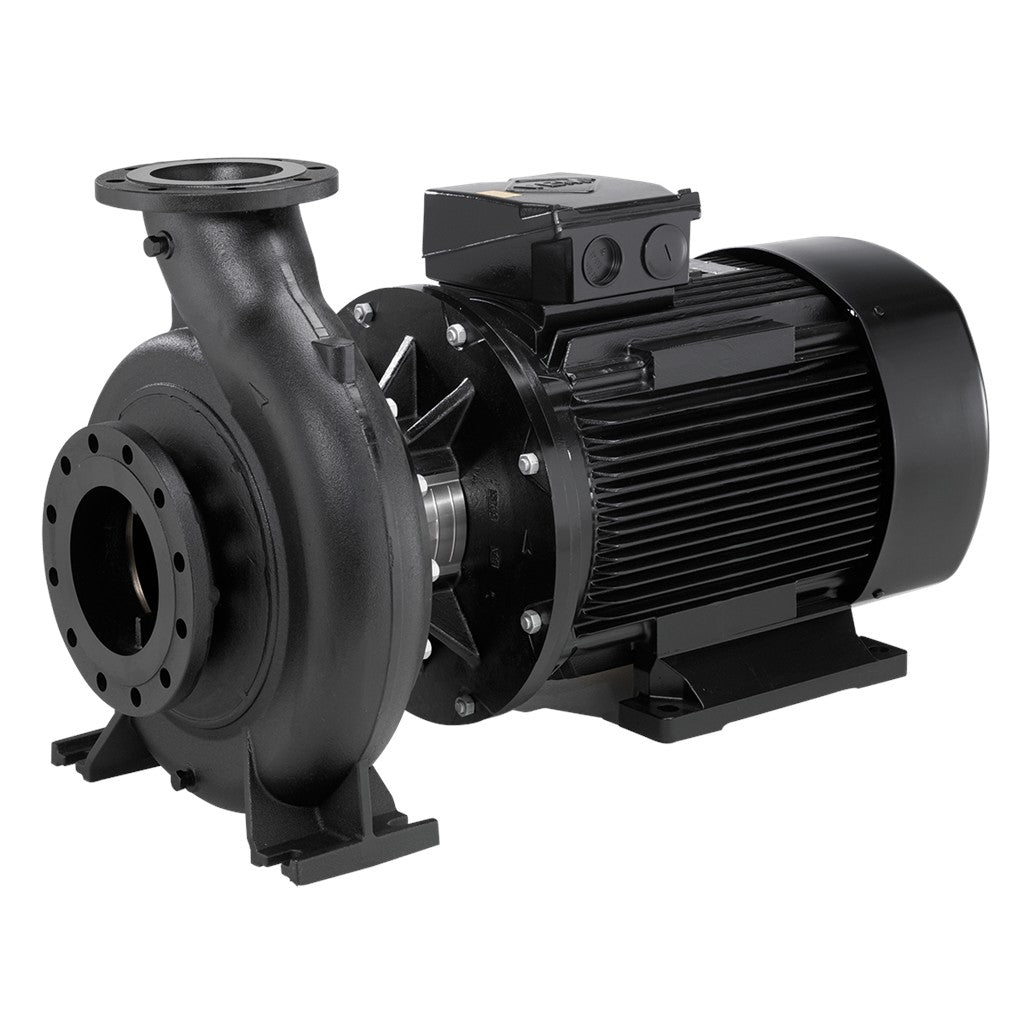

Non-self-priming, single-stage, centrifugal volute pump designed according to ISO 5199 with dimensions and rated performance according to EN 733 (10 bar). Flanges are PN 16 with dimensions according to EN 1092-2. The pump has an axial suction port, radial discharge port, horizontal shaft and a back pull-out design enabling removal of the motor, motor stool, cover and impeller without disturbing the pump housing or pipework. The unbalanced rubber bellows seal is according to DIN EN 12756. The
Specs Table
Controlli:
Frequency converter:
None
Sensore di pressione:
N
Liquido:
Liquido pompato:
Acqua
Gamma temperatura del liquido:
-25 .. 120 °C
Temperatura del liquido durante il funzionamento:
20 °C
Densità:
998.2 kg/m³
Tecniche:

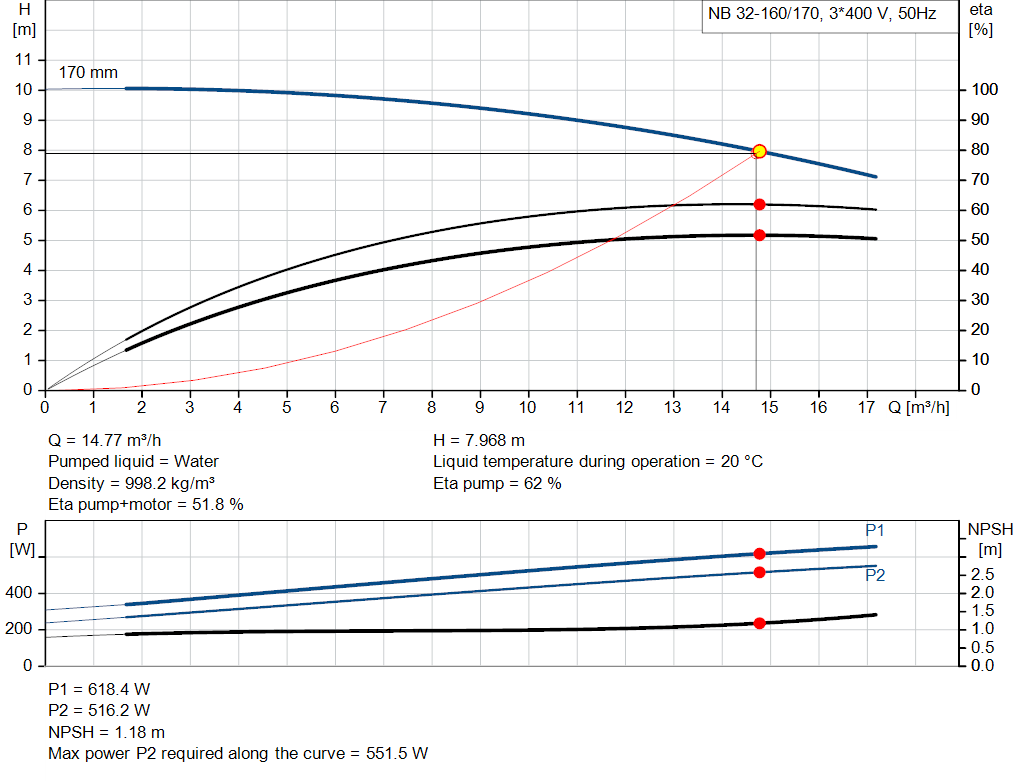

Velocità della pompa su cui sono basati i dati:
1440 giri/min
Portata nominale:
14.7 m³/h
Prevalenza:
7.89 m
Diametro effettivo della girante:
170 mm
diametro nominale della girante:
160
Sistemazione tenuta d'albero:
Single
Tenuta meccanica primaria:
BQQE
Codice per tenuta albero:
BQQE
Tolleranza della curva:
ISO9906:2012 3B2
Design del cuscinetto:
Standard
Materiale:
Corpo pompa:
Ghisa
EN-GJL-250
ASTM class 35
Materiale anelli di usura:
Brass
Anello:
CuZn34Mn3AI2Fe1-C
Girante:
Cast iron
EN-GJL-200
ASTM class 30
Rivestimento interno del corpo pompa:
CED
Albero:
Stainless steel
EN 1.4301
AISI 304
Installazione:
Max temperatura ambiente:
55 °C
Max pressione di funzionamento:
16 bar

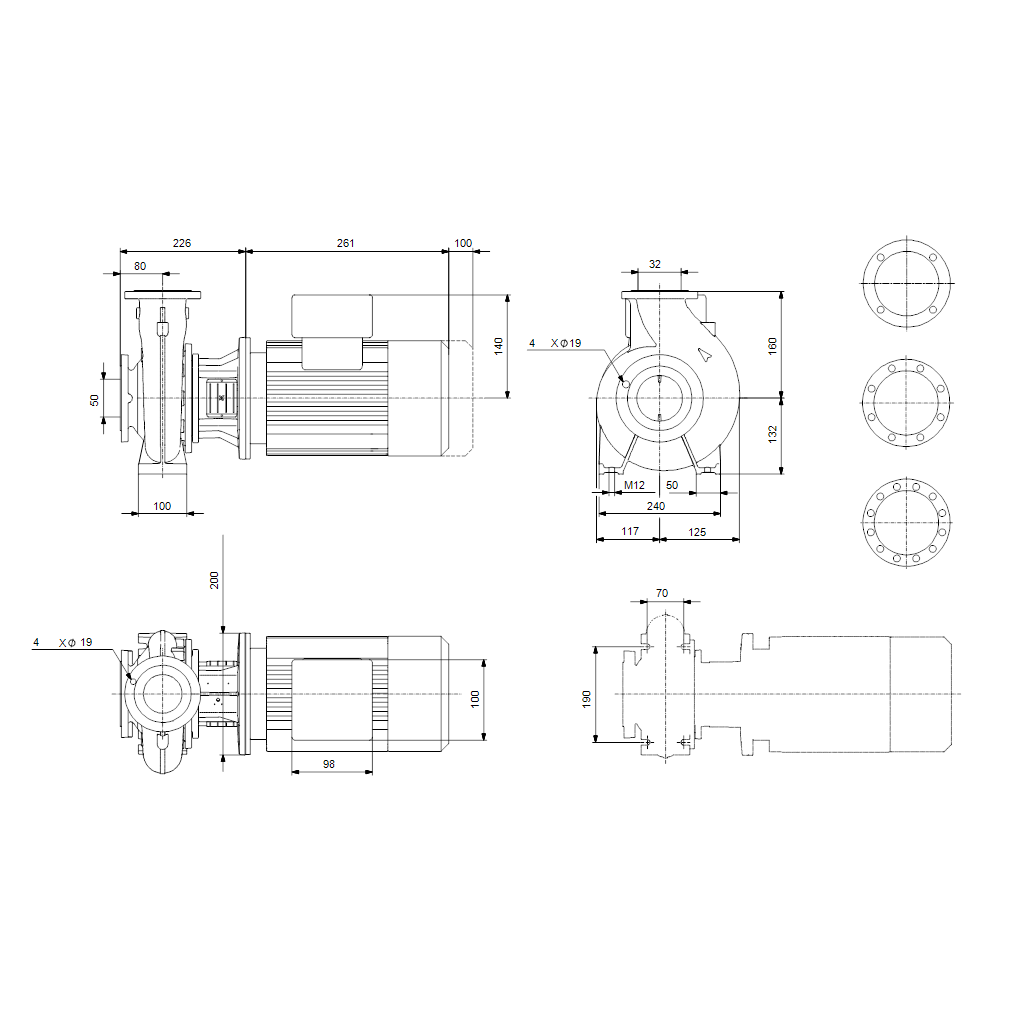

Attaccato tubo standard:
EN 1092-2
Dimensione aspirazione:
DN 50
Dimensione mandata:
DN 32
Pressione nominale della connessione:
PN 16
Lubrificaz. cuscinetto:
Grease
corpo pompa con piedi d'appoggio:
Yes
Sì = con blocco di supporto, No = senza blocco di supporto:
