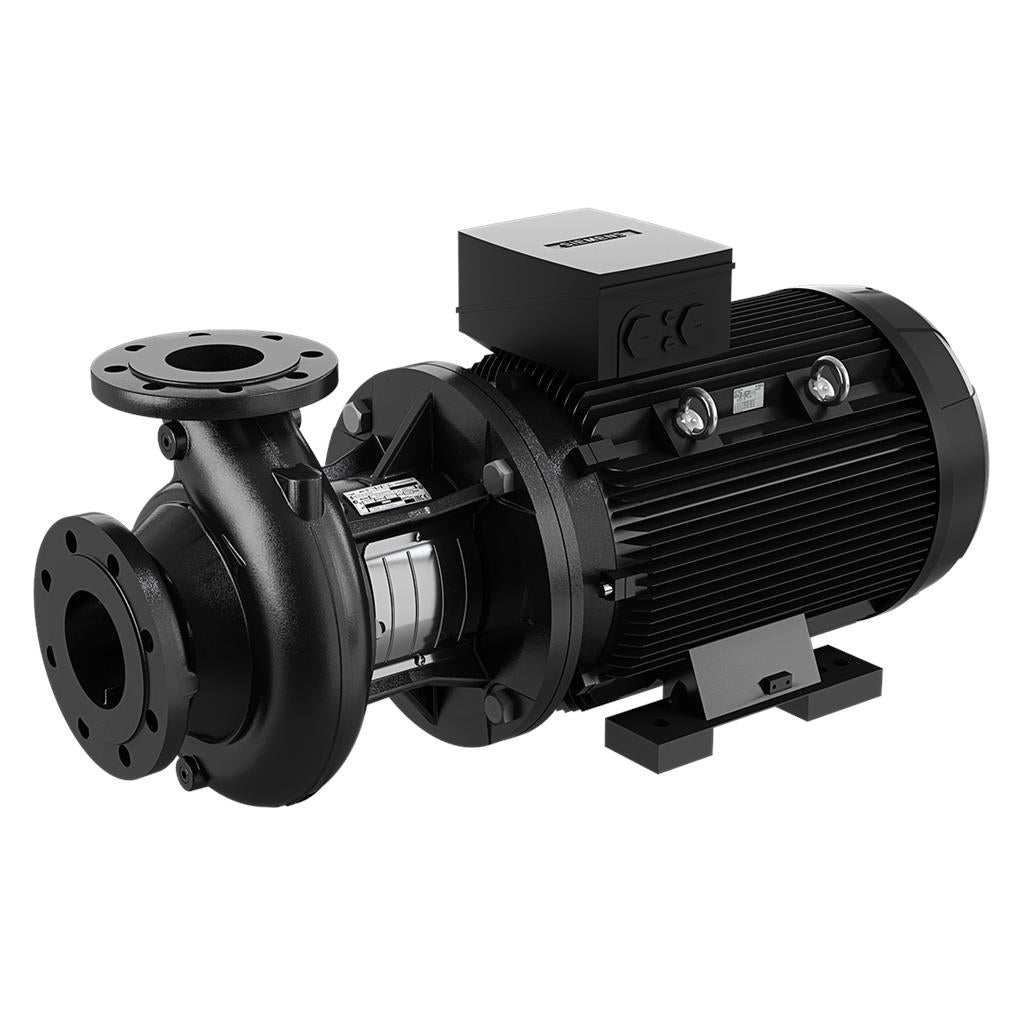

Pompa centrifuga non autoadescante, monostadio, progettata secondo ISO 5199 con dimensioni e prestazioni nominali a norma EN 733 (10 bar). Le flange sono PN 16 con dimensioni conformemente a EN 1092-2. La pompa è dotata di una bocca di aspirazione assiale, bocca di mandata radiale, albero orizzontale e un design a parte posteriore sfilabile che consente la rimozione del motore, della lanterna, della copertura e della girante senza disturbare il corpo pompa o le tubazioni. La tenuta a soffietti in gomma non bilanciata è conforme a DIN EN 12756. La pompa è direttamente accoppiata con un motore asincrono raffreddato ad aria.
Specs Table
Controlli:
Frequency converter:
None
Sensore di pressione:
N
Liquido:
Liquido pompato:
Acqua
Gamma temperatura del liquido:
0 .. 120 °C
Temperatura del liquido durante il funzionamento:
20 °C
Densità:
998.2 kg/m³
Tecniche:

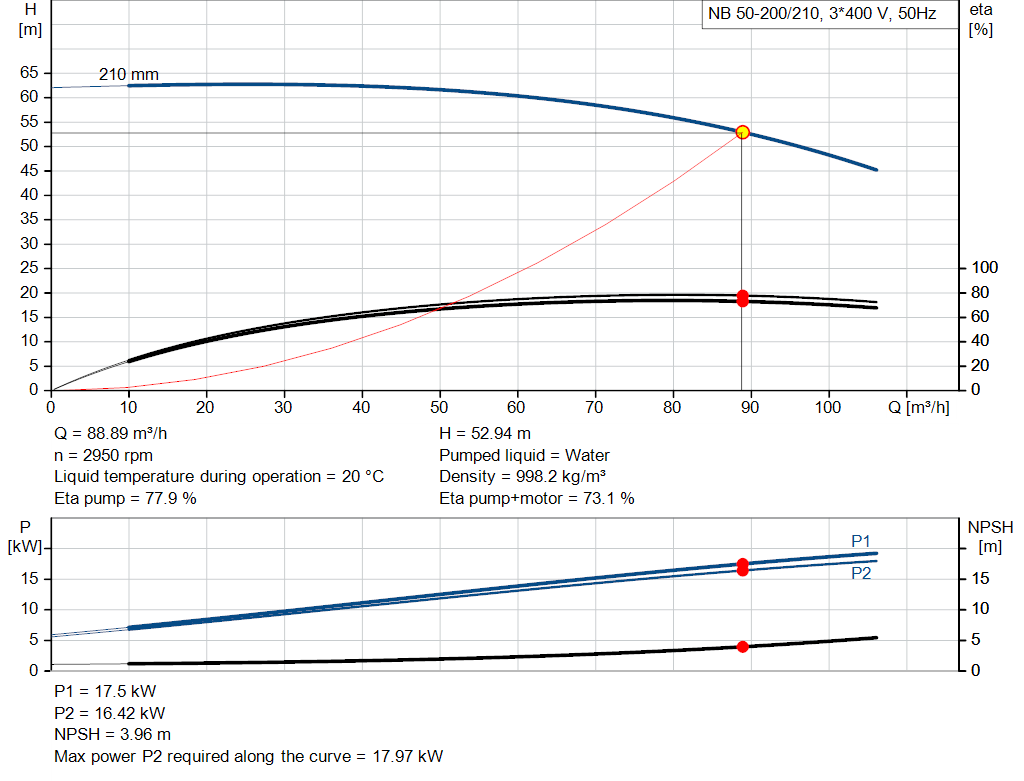

Velocità della pompa su cui sono basati i dati:
2945 giri/min
Portata nominale:
88.76 m³/h
Prevalenza:
52.8 m
Diametro effettivo della girante:
210 mm
diametro nominale della girante:
200
Sistemazione tenuta d'albero:
Single
Tenuta meccanica primaria:
BAQE
Codice per tenuta albero:
BAQE
Tolleranza della curva:
ISO9906:2012 3B
Design del cuscinetto:
Standard
Materiale:
Corpo pompa:
Ghisa
EN-GJL-250
ASTM class 35
Materiale anelli di usura:
Brass
Girante:
Cast iron
EN-GJL-200
ASTM class 30
Internal pump house coating:
CED
Albero:
Stainless steel
EN 1.4301
AISI 304
Installazione:
Max temperatura ambiente:
60 °C
Max pressione di funzionamento:
16 bar
Attaccato tubo standard:
EN 1092-2

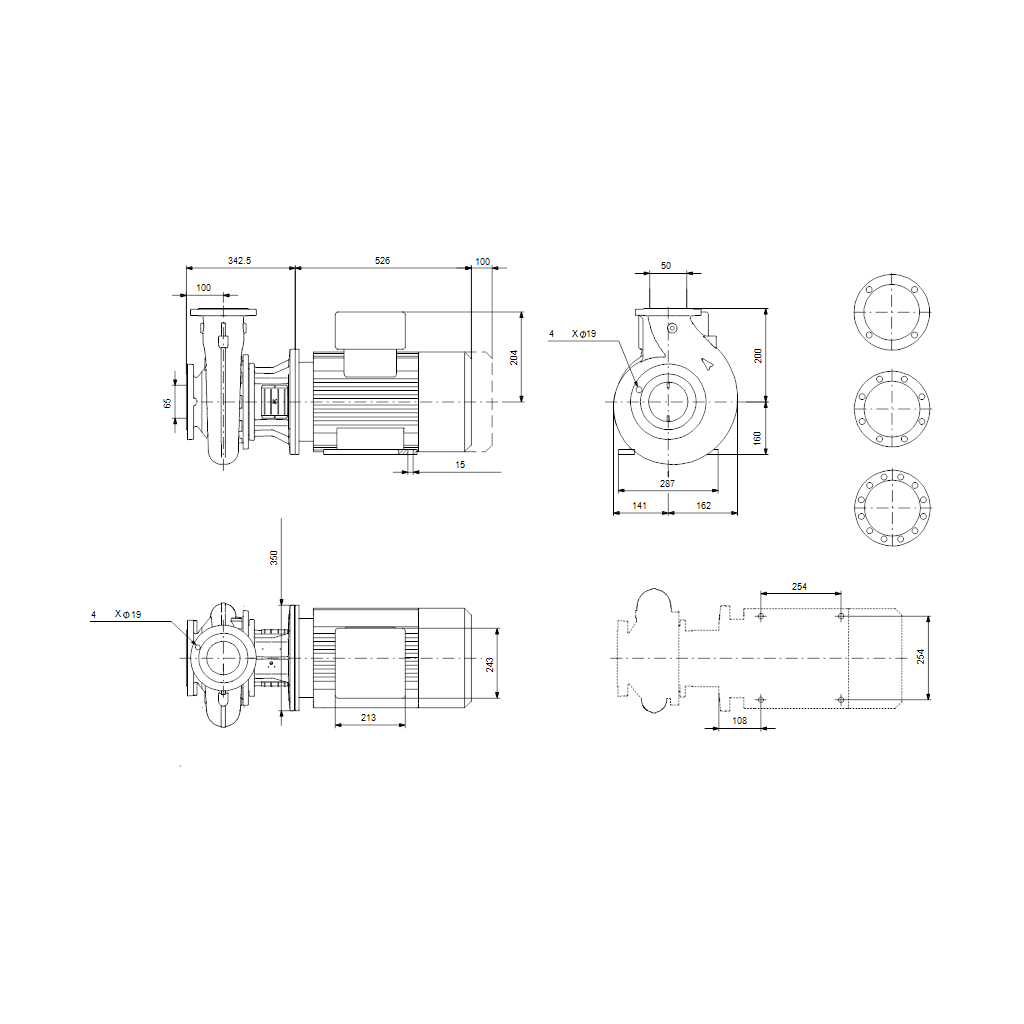

Dimensione aspirazione:
DN 65
Dimensione mandata:
DN 50
Pressione nominale della connessione:
PN 16
Lubrificaz. cuscinetto:
Grease
corpo pompa con piedi d'appoggio:
No
Sì = con blocco di supporto, No = senza blocco di supporto:
