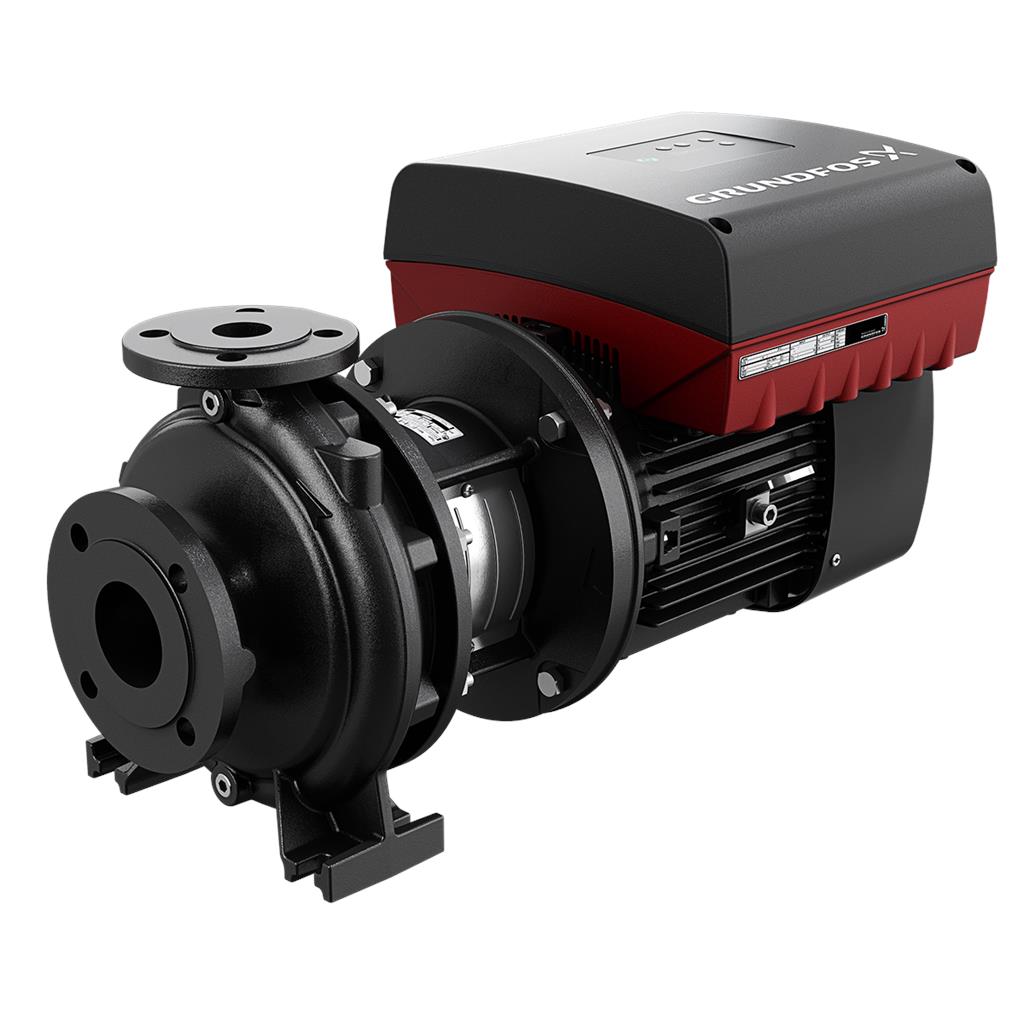

Pompa centrifuga non autoadescante, monostadio, progettata secondo ISO 5199 con dimensioni e prestazioni nominali a norma EN 733 (10 bar). Le flange sono PN 16 con dimensioni conformemente a EN 1092-2. La pompa è dotata di una bocca di aspirazione assiale, bocca di mandata radiale, albero orizzontale e un design a parte posteriore sfilabile che consente la rimozione del motore, della lanterna, della copertura e della girante senza disturbare il corpo pompa o le tubazioni. La tenuta a soffietti in gomma non bilanciata è conforme a DIN EN 12756. La pompa è direttamente accoppiata con un motore sincrono a magnete permanente, raffreddato ad aria. Il motore è dotato di convertitore di frequenza integrato con regolatore PI. Ciò consente una regolazione fine della velocità del motore che, in tal modo, fornisce prestazioni adeguate alle richieste dell'impianto.
Specs Table
Controlli:
Frequency converter:
Built-in
Sensore di pressione:
N
Liquido:
Liquido pompato:
Acqua
Gamma temperatura del liquido:
-25 .. 120 °C
Temperatura del liquido durante il funzionamento:
20 °C
Densità:
998.2 kg/m³
Tecniche:

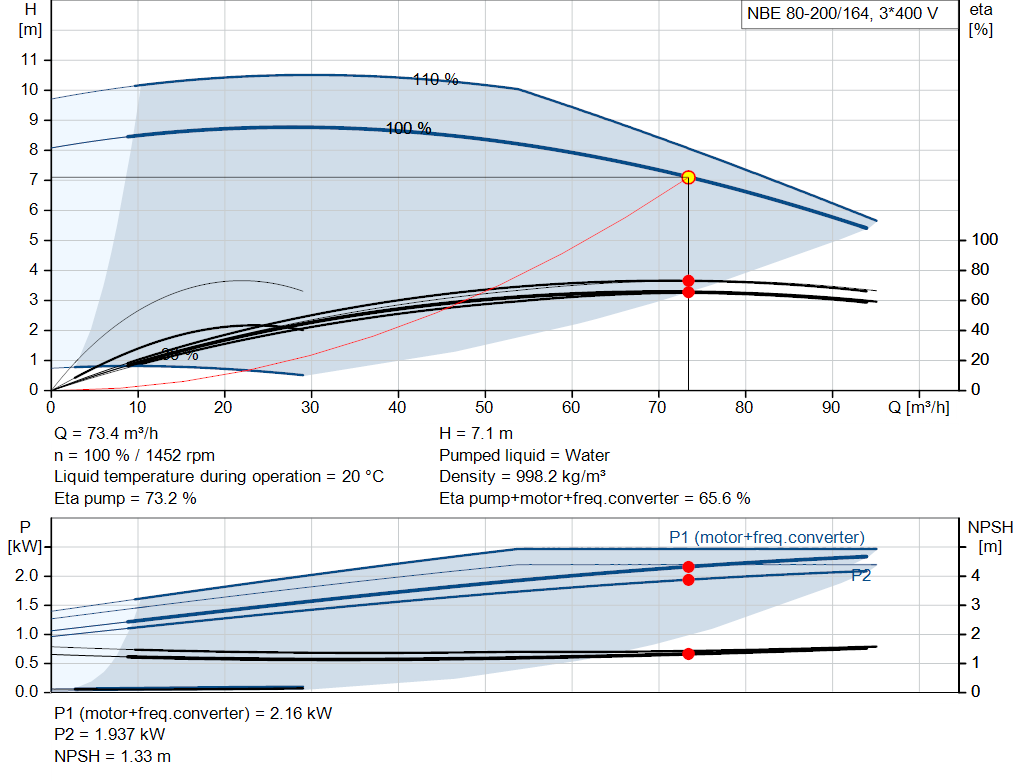

Velocità della pompa su cui sono basati i dati:
1450 giri/min
Portata nominale:
73.4 m³/h
Prevalenza:
7.1 m
Diametro effettivo della girante:
164 mm
diametro nominale della girante:
200
Sistemazione tenuta d'albero:
Single

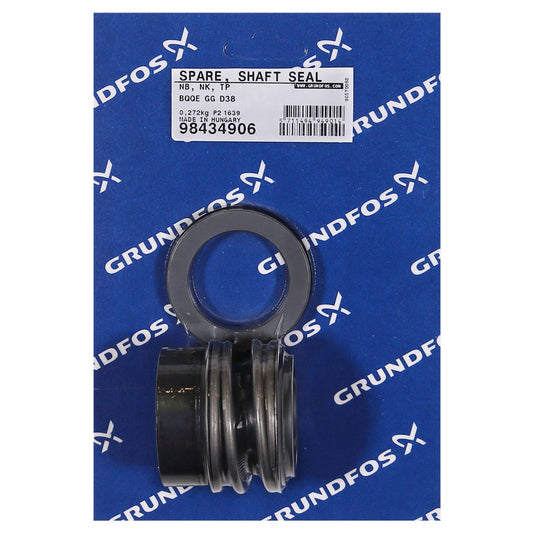

Tenuta meccanica primaria:
BQQE
Codice per tenuta albero:
BQQE
Tolleranza della curva:
ISO9906:2012 3B2
Design del cuscinetto:
Standard
Materiale:
Corpo pompa:
Ghisa
EN-GJL-250
ASTM class 35

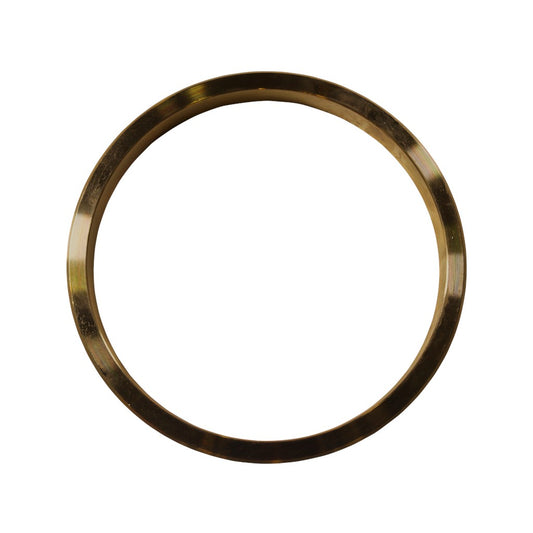

Materiale anelli di usura:
Brass
Girante:
Cast iron
EN-GJL-200
ASTM class 30
Internal pump house coating:
CED
Albero:
Stainless steel
EN 1.4301
AISI 304
Installazione:
Limite temperatura ambiente:
-20 .. 50 °C
Max pressione di funzionamento:
16 bar
Attaccato tubo standard:
EN 1092-2
Dimensione aspirazione:
DN 100
Dimensione mandata:
DN 80
Pressione nominale della connessione:
PN 16
Lubrificaz. cuscinetto:
Grease
corpo pompa con piedi d'appoggio:
Yes
Sì = con blocco di supporto, No = senza blocco di supporto:
