TP 100-90/4 A-F-A-BAQE-IW3 [96109285]
TP 100-90/4 A-F-A-BAQE-IW3 [96109285]
Grundfos
Prezzo di listino
€4.308,00 EUR
Prezzo di listino
€5.385,00 EUR
Prezzo scontato
€4.308,00 EUR
Prezzo unitario
/
per
Price excluding VAT
Spese di spedizione calcolate al check-out.
Impossibile caricare la disponibilità di ritiro

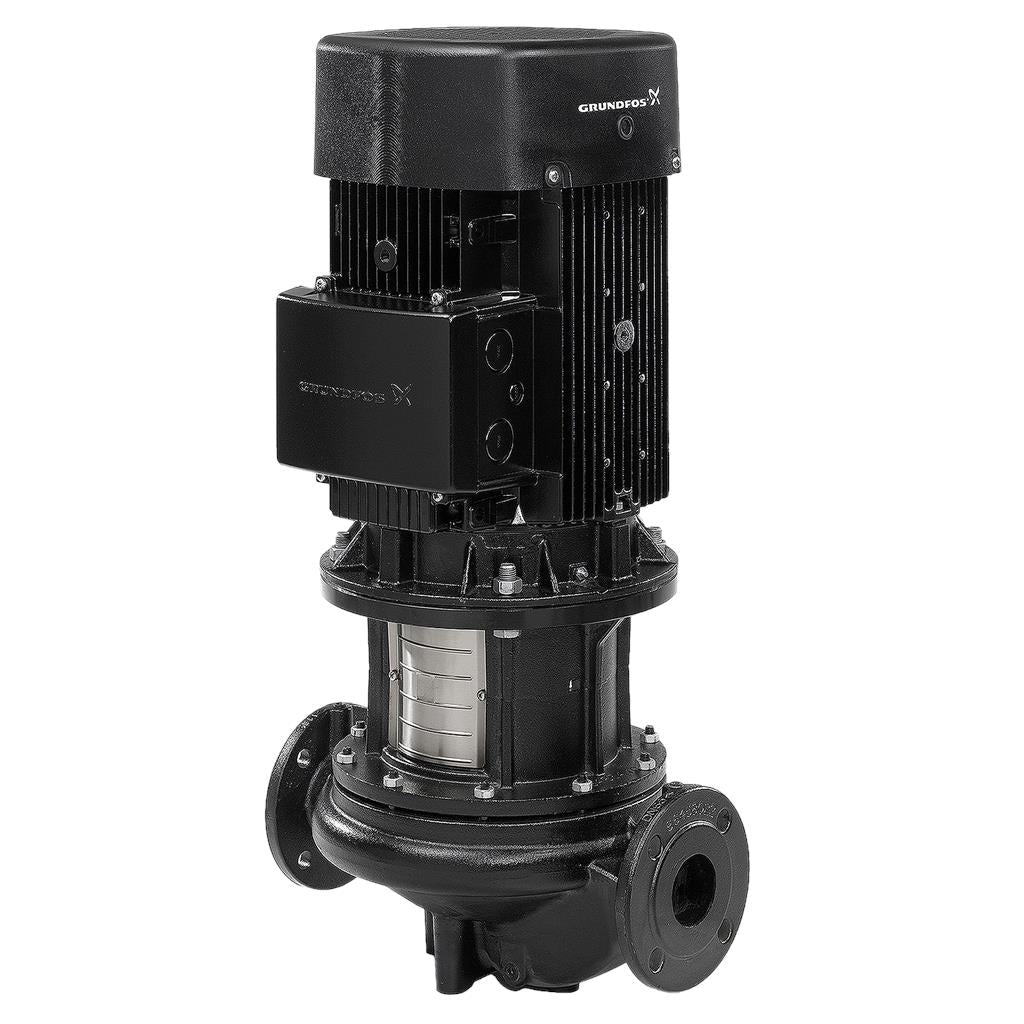

Pompa a coclea, monostadio, a presa diretta, con bocca di aspirazione e bocca di scarico in linea di diametro identico. La pompa è dotata di un design a sfilamento superiore, vale a dire la testa della pompa (motore, testa pompa e girante) può essere rimossa per la manutenzione o il servizio con il corpo pompa ancora nella tubazione. La pompa è dotata di una tenuta a soffietti in gomma non bilanciata. La tenuta meccanica è secondo EN 12756. Il collegamento delle tubazioni è tramite flange DIN PN 16 (EN 1092-2 e ISO 7005-2). La pompa è dotata di un motore asincrono raffreddato ad aria.
Specs Table
| Controls: | |
| Frequency converter: | None |
| Liquid: | |
| Pumped liquid: | Water |
| Liquid temperature range: | 0 .. 120 °C |
| Selected liquid temperature: | 20 °C |
| Density: | 998.2 kg/m³ |
| Technical: | |

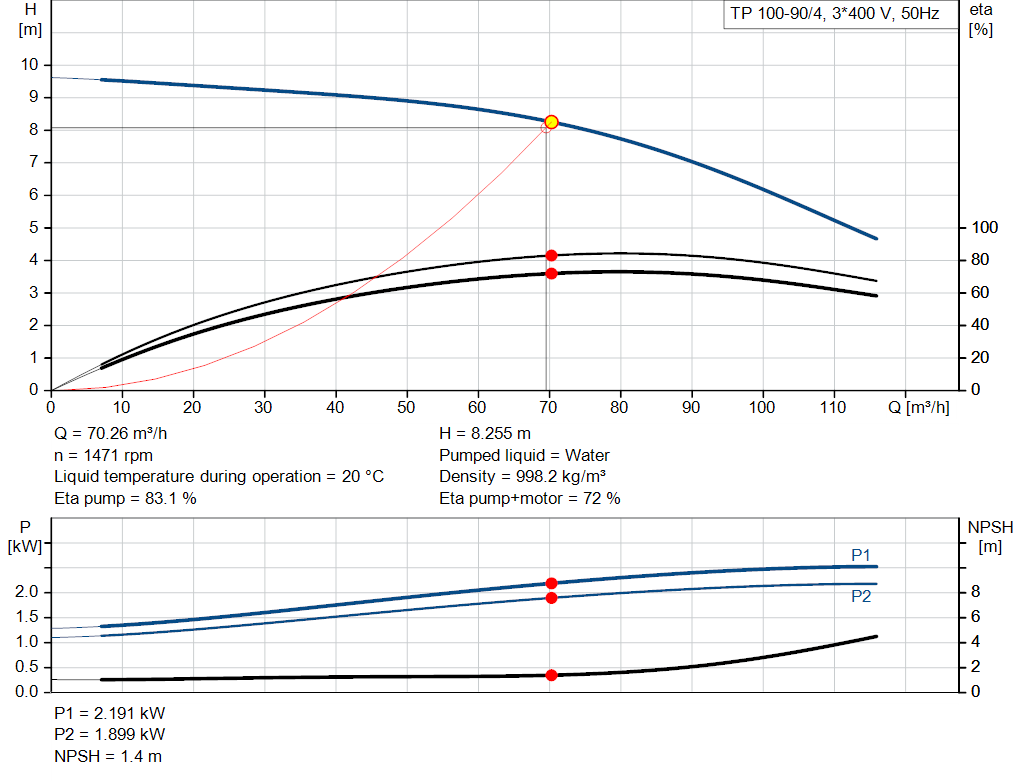

| Pump speed on which pump data are based: | 1445 rpm |
| Rated flow: | 69.5 m³/h |
| Rated head: | 8.08 m |
| Actual impeller diameter: | 168 mm |
| Primary shaft seal: | BAQE |
| Code for shaft seal: | BAQE |
| Curve tolerance: | ISO9906:2012 3B2 |
| Materials: | |
| Pump housing: | Cast iron |
| EN-GJL-250 | |
| ASTM class 35 | |
| Impeller: | Cast iron |
| EN-GJL-200 | |
| ASTM class 30 | |
| Installation: | |
| Range of ambient temperature: | -20 .. 55 °C |
| Maximum operating pressure: | 16 bar |
| Max pressure at stated temp: | 16 bar / 120 °C |
| Pipe connection standard: | EN 1092-2 |
| Type of connection: | DIN |
| Size of connection: | DN 100 |
| Pressure rating for connection: | PN 16 |

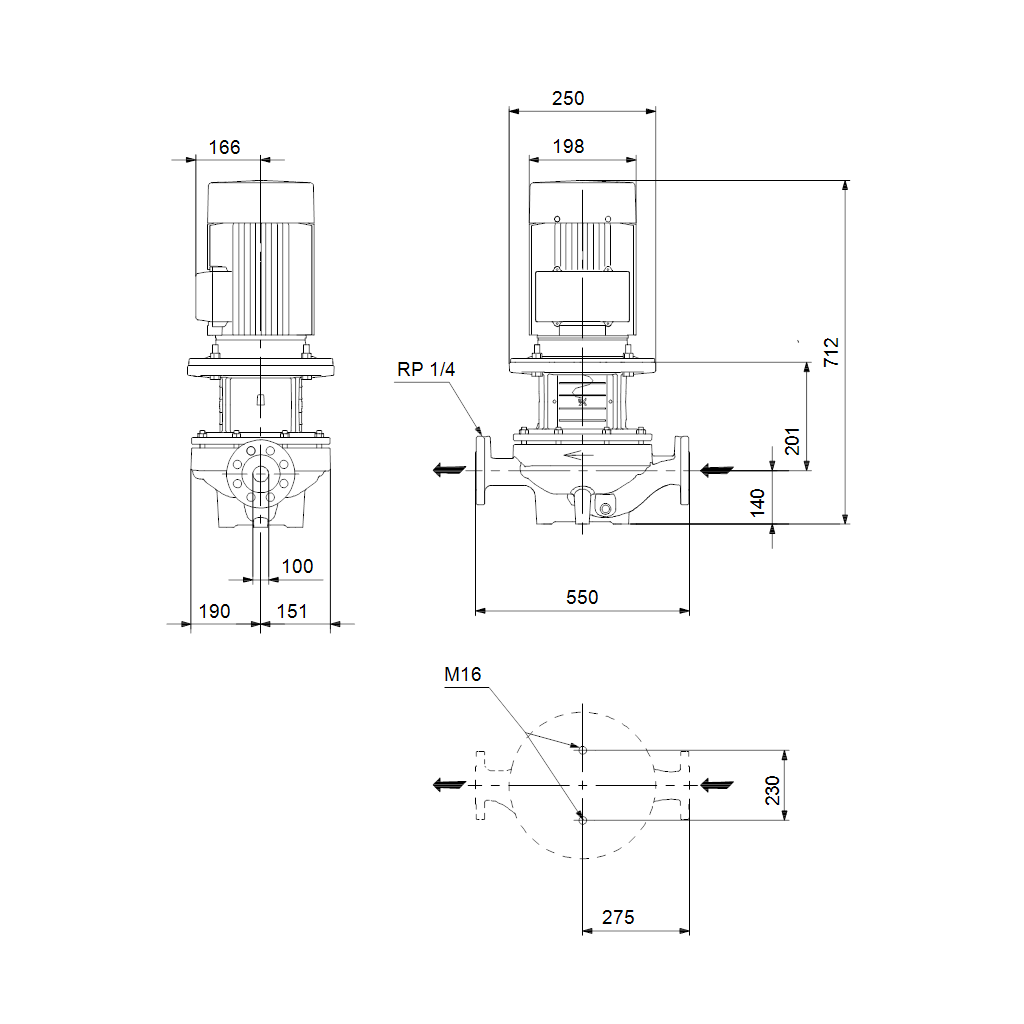

| Port-to-port length: | 550 mm |
| Flange size for motor: | FF215 |

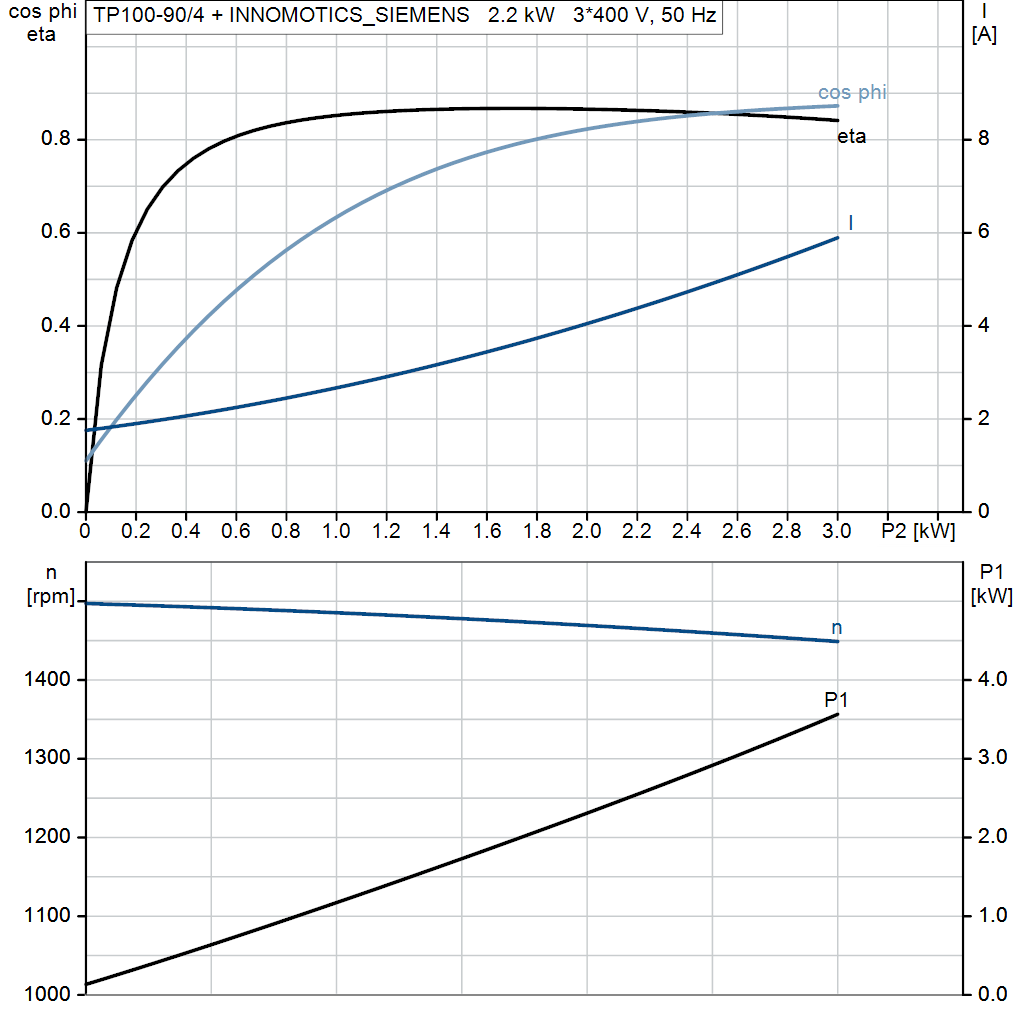

| Electrical data: | |
| Motor type: | INNOMOTICS_SIEMENS |
| Rated power - P2: | 2.2 kW |
| Mains frequency: | 50 Hz |

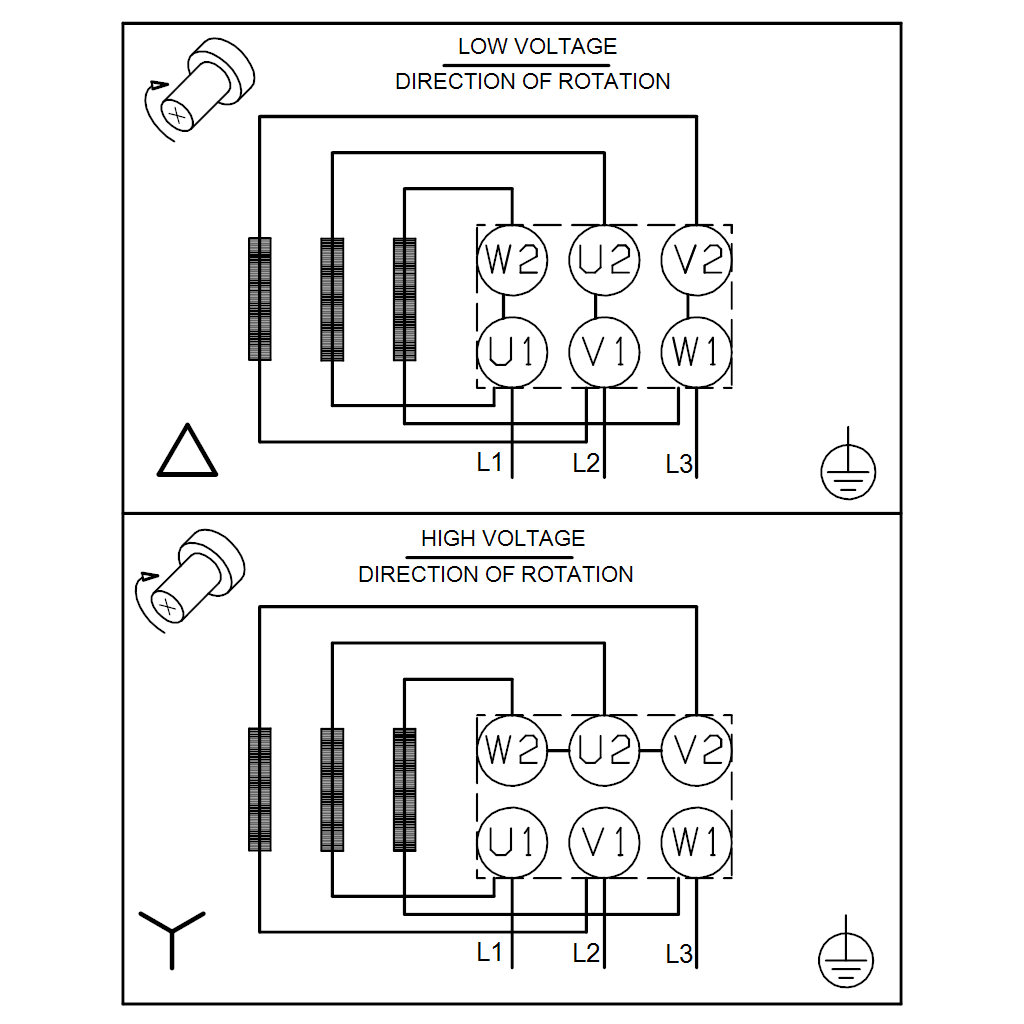

| Rated voltage: | 3 x 380-420D/660-725Y V |
| Rated current: | 4.4/2.55 A |
| Starting current: | 840 % |
| Cos phi - power factor: | 0.83 |
| Rated speed: | 1465 rpm |
| IE efficiency: | IE3 86,7% |
| IE Efficiency class: | IE3 |
| Motor efficiency at full load: | 86.7 % |
| Motor efficiency at 3/4 load: | 87 % |
| Motor efficiency at 1/2 load: | 85.9 % |
| Number of poles: | 4 |
| Enclosure class (IEC 34-5): | IP55 |
| Insulation class (IEC 85): | F |
| Motor No: | 83V12208 |
| Others: | |
| Minimum efficiency index, MEI ≥: | 0.70 |
| Net weight: | 104 kg |
| Gross weight: | 123 kg |
| Shipping volume: | 0.39 m³ |
