TPD 65-30/4 A-F-A-BQQE-CW3 [98957990]
TPD 65-30/4 A-F-A-BQQE-CW3 [98957990]
Impossibile caricare la disponibilità di ritiro

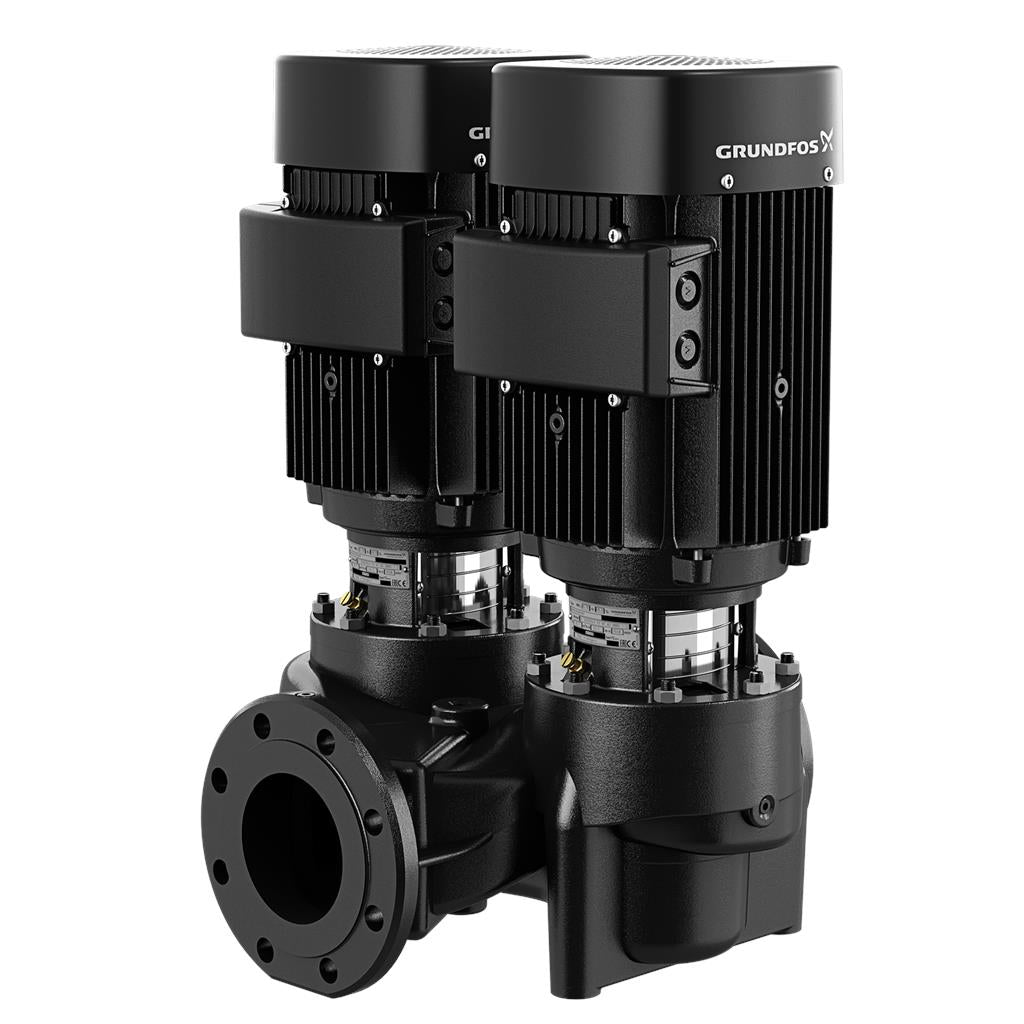

Pompa gemellare a coclea, monostadio, a presa diretta, con bocche di aspirazione e di scarico in linea di diametro identico. La pompa gemellare è dotata di due teste pompa parallele. La pompa è dotata di un design a sfilamento superiore, vale a dire la testa della pompa (motore, testa pompa e girante) può essere rimossa per la manutenzione o il servizio con il corpo pompa ancora nella tubazione. Ogni testa della pompa è dotata di una tenuta a soffietto in gomma non bilanciata. La tenuta meccanica è secondo EN 12756. Il collegamento delle tubazioni è tramite flange DIN PN 6/10 (EN 1092-2 e ISO 7005-2). Ciasuna testa della pompa è dotata di un motore asincrono raffreddato ad aria di identiche dimensioni.
Specs Table
| Controls: | |
| Frequency converter: | None |
| Liquid: | |
| Pumped liquid: | Water |
| Liquid temperature range: | -25 .. 120 °C |
| Selected liquid temperature: | 20 °C |
| Density: | 998.2 kg/m³ |

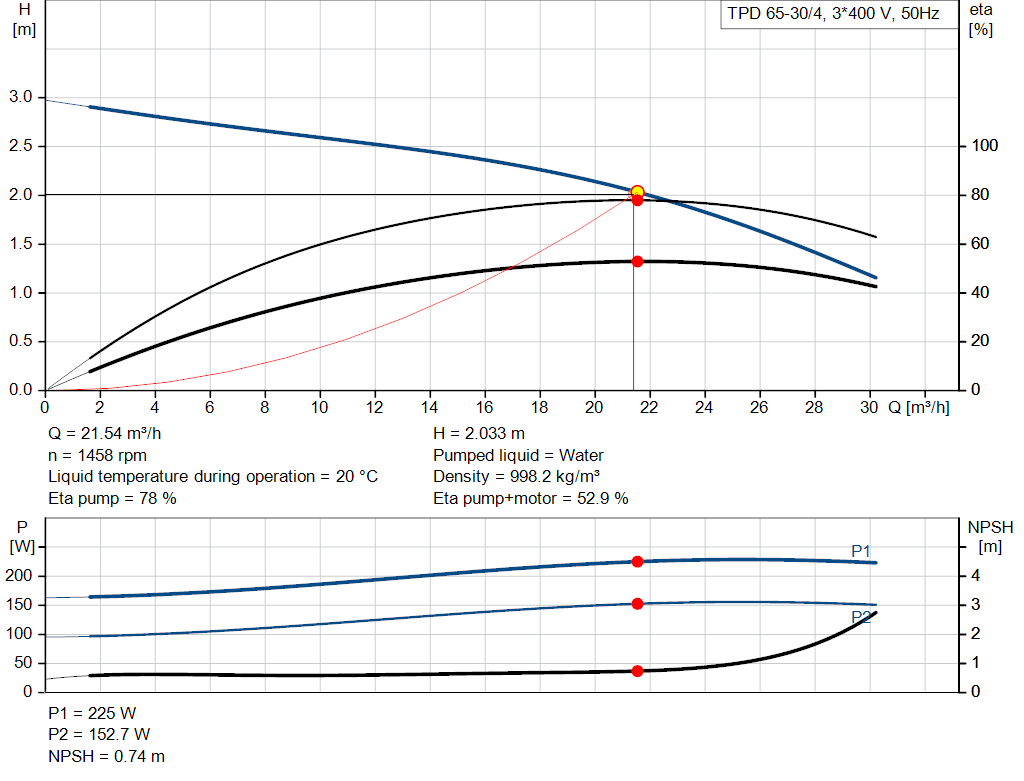

| Technical: | |
| Pump speed on which pump data are based: | 1450 rpm |
| Rated flow: | 21.4 m³/h |
| Rated head: | 2.01 m |
| Actual impeller diameter: | 95 mm |
| Primary shaft seal: | BQQE |
| Code for shaft seal: | BQQE |
| Curve tolerance: | ISO9906:2012 3B2 |
| Materials: | |
| Pump housing: | Cast iron |
| EN-GJL-250 | |
| ASTM class 35 | |
| Impeller: | Stainless steel |
| EN 1.4301 | |
| AISI 304 | |
| Installation: | |
| Range of ambient temperature: | -30 .. 40 °C |
| Maximum operating pressure: | 10 bar |
| Max pressure at stated temp: | 10 bar / 120 °C |
| Pipe connection standard: | EN 1092-2 |
| Type of connection: | DIN |
| Size of connection: | DN 65 |
| Pressure rating for connection: | PN 6/10 |

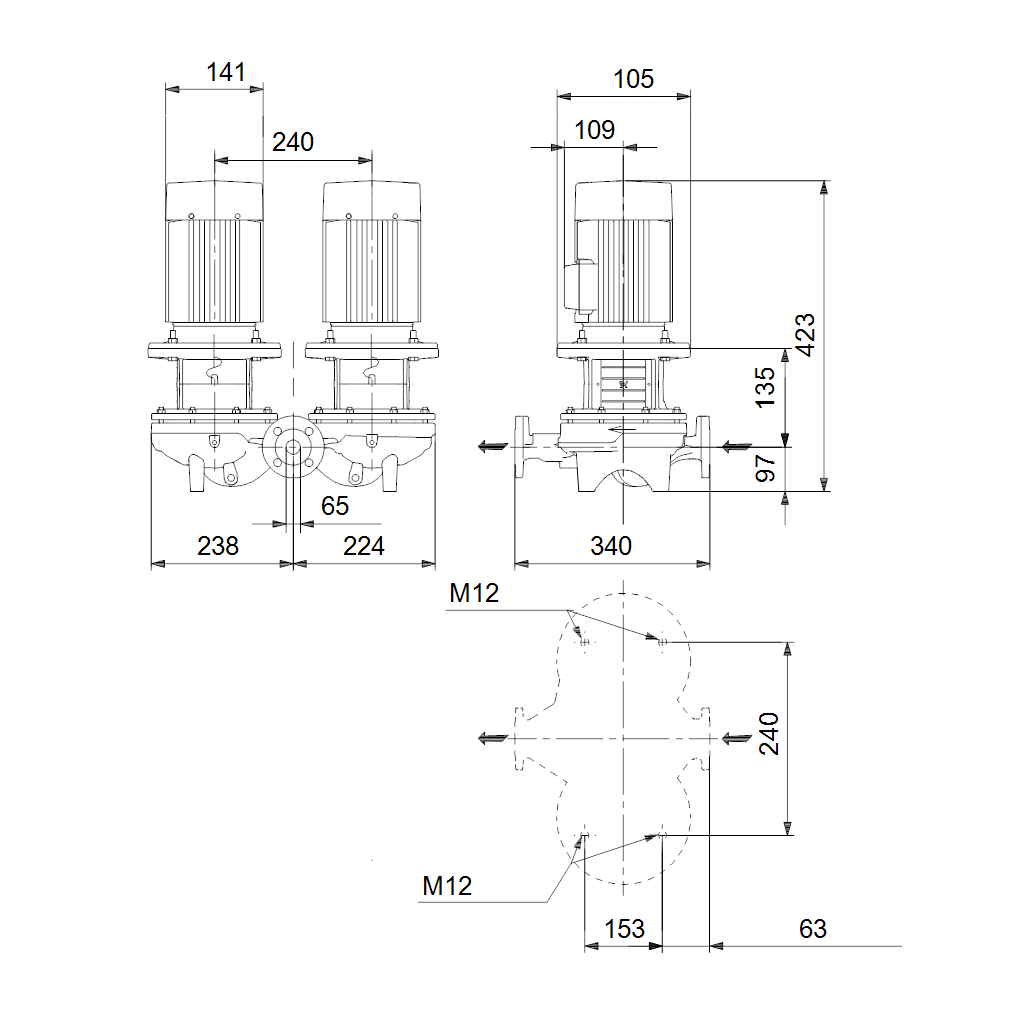

| Port-to-port length: | 340 mm |
| Flange size for motor: | FT85 |

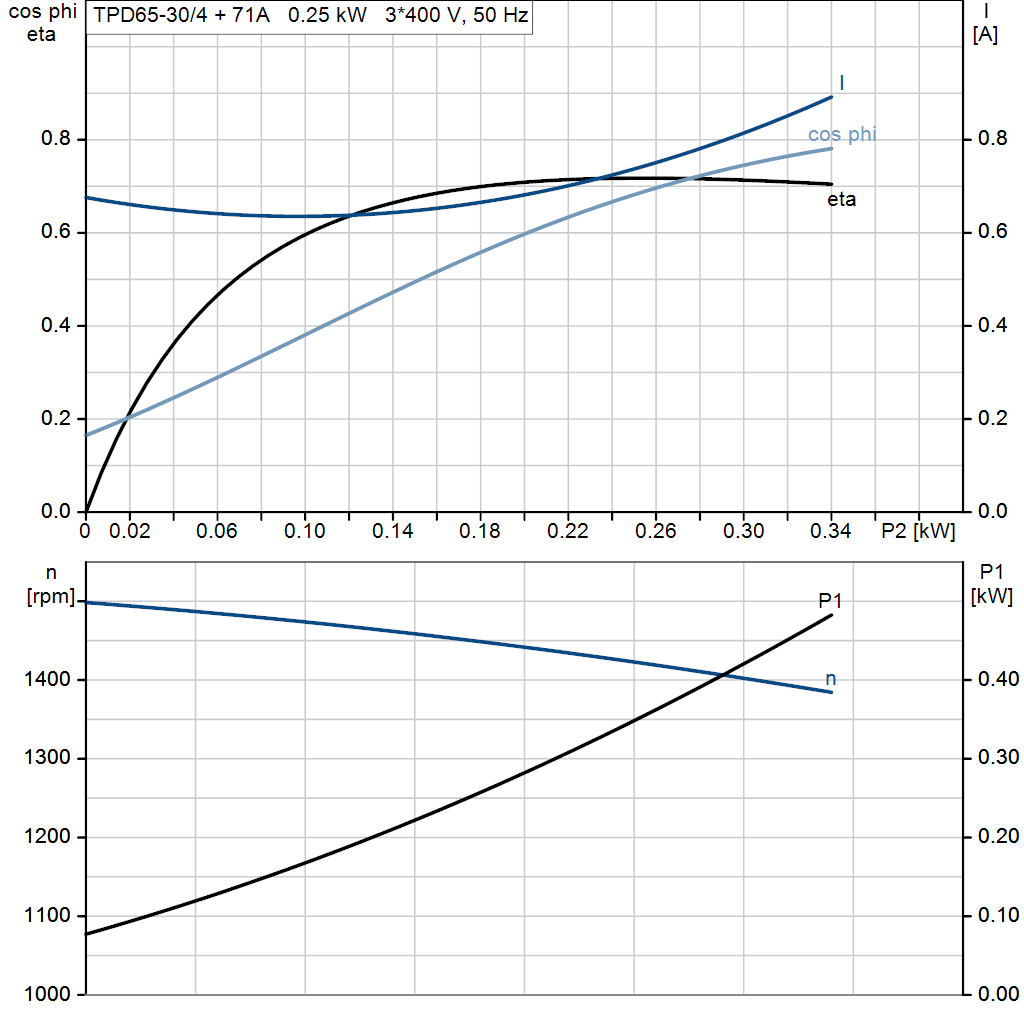

| Electrical data: | |
| Motor type: | 71A |
| Rated power - P2: | 0.25 kW |
| Mains frequency: | 50 Hz |

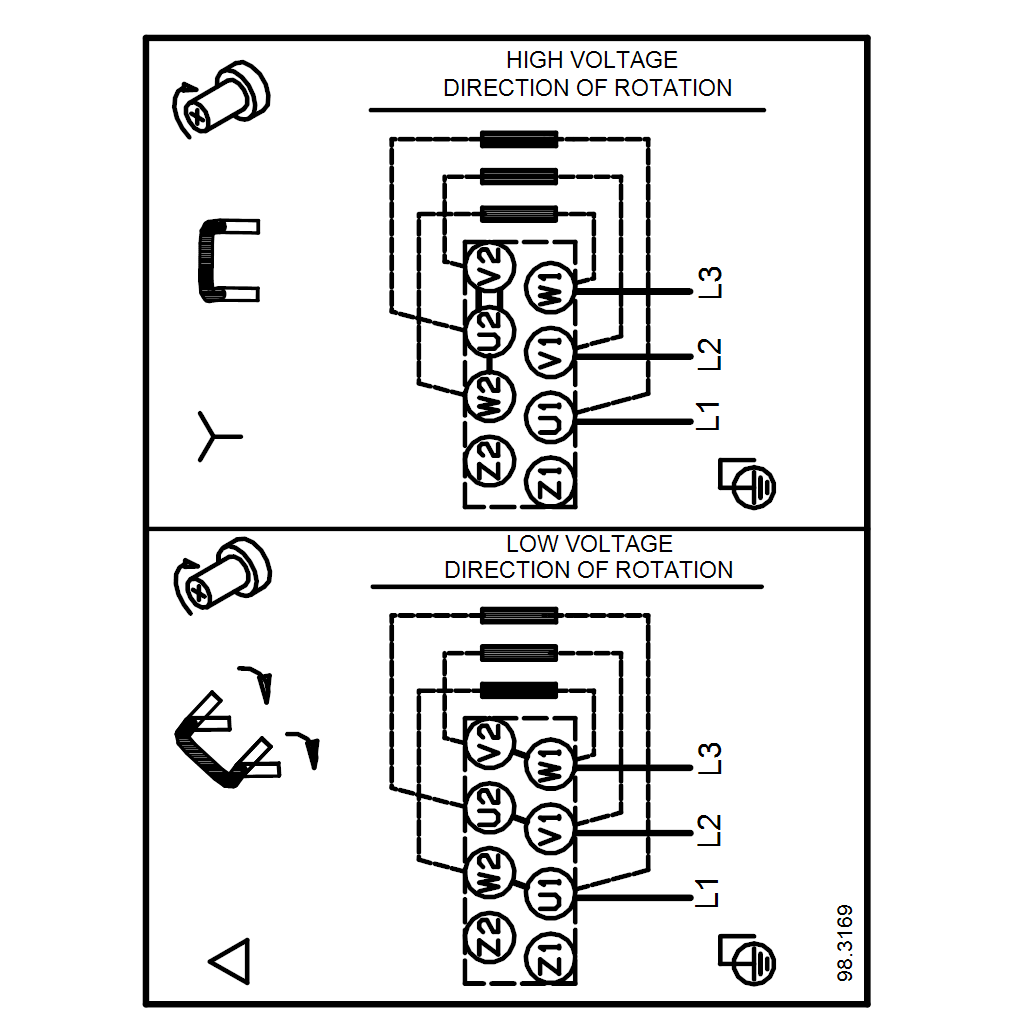

| Rated voltage: | 3 x 220-240D/380-415Y V |
| Rated current: | 1,30-1,42/0,75-0,82 A |
| Starting current: | 410 % |
| Cos phi - power factor: | 0.73-0.64 |
| Rated speed: | 1410-1430 rpm |
| IE Efficiency class: | IE2 |
| Motor efficiency at full load: | 72.4-70.0 % |
| Motor efficiency at 3/4 load: | 72.6-67.3 % |
| Motor efficiency at 1/2 load: | 68.3-60.0 % |
| Number of poles: | 4 |
| Enclosure class (IEC 34-5): | 55 Dust/Jetting |
| Insulation class (IEC 85): | F |
| Motor No: | 99928151 |
| Others: | |
| Minimum efficiency index, MEI ≥: | 0.70 |
| Net weight: | 58 kg |
| Gross weight: | 69.7 kg |
| Shipping volume: | 0.162 m³ |
| Country of origin: | HU |
| Custom tariff no.: | 84137065 |
