TPE 32-250/2 A-F-A-BAQE-HWB [98112534]
TPE 32-250/2 A-F-A-BAQE-HWB [98112534]
Impossibile caricare la disponibilità di ritiro

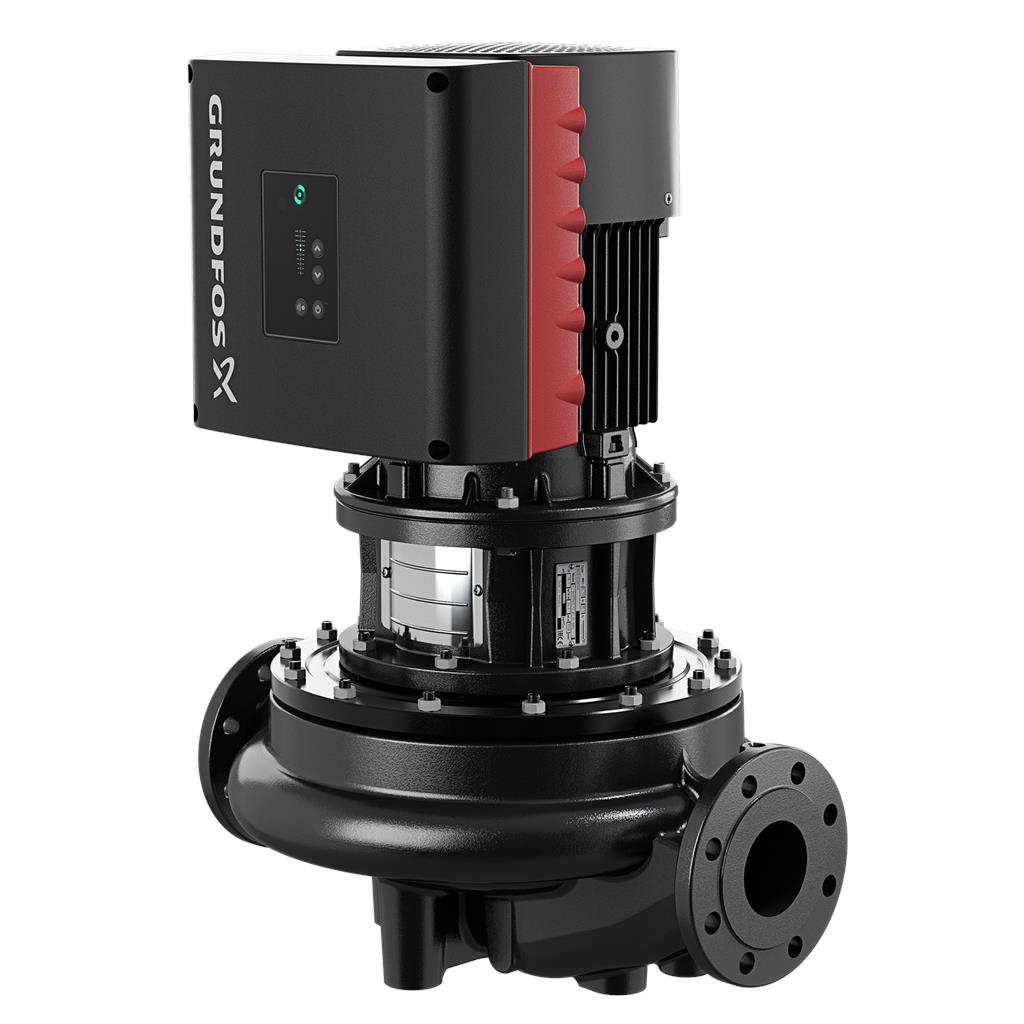

Pompa a coclea, monostadio, a presa diretta, con bocca di aspirazione e bocca di scarico in linea di diametro identico. La pompa è dotata di un design a sfilamento superiore, vale a dire la testa della pompa (motore, testa pompa e girante) può essere rimossa per la manutenzione o il servizio con il corpo pompa ancora nella tubazione. La pompa è dotata di una tenuta a soffietti in gomma non bilanciata. La tenuta meccanica è secondo EN 12756. Il collegamento delle tubazioni è tramite flange DIN PN 16 (EN 1092-2 e ISO 7005-2). La pompa è dotata di un motore sincrono a magnete permanente, raffreddato ad aria. Il rendimento del motore è classificato come IE5 secondo IEC 60034-30-2.
Specs Table
| Controls: | |
| Frequency converter: | Built-in |
| Liquid: | |
| Pumped liquid: | Water |
| Liquid temperature range: | 0 .. 120 °C |
| Selected liquid temperature: | 20 °C |
| Density: | 998.2 kg/m³ |
| Technical: | |

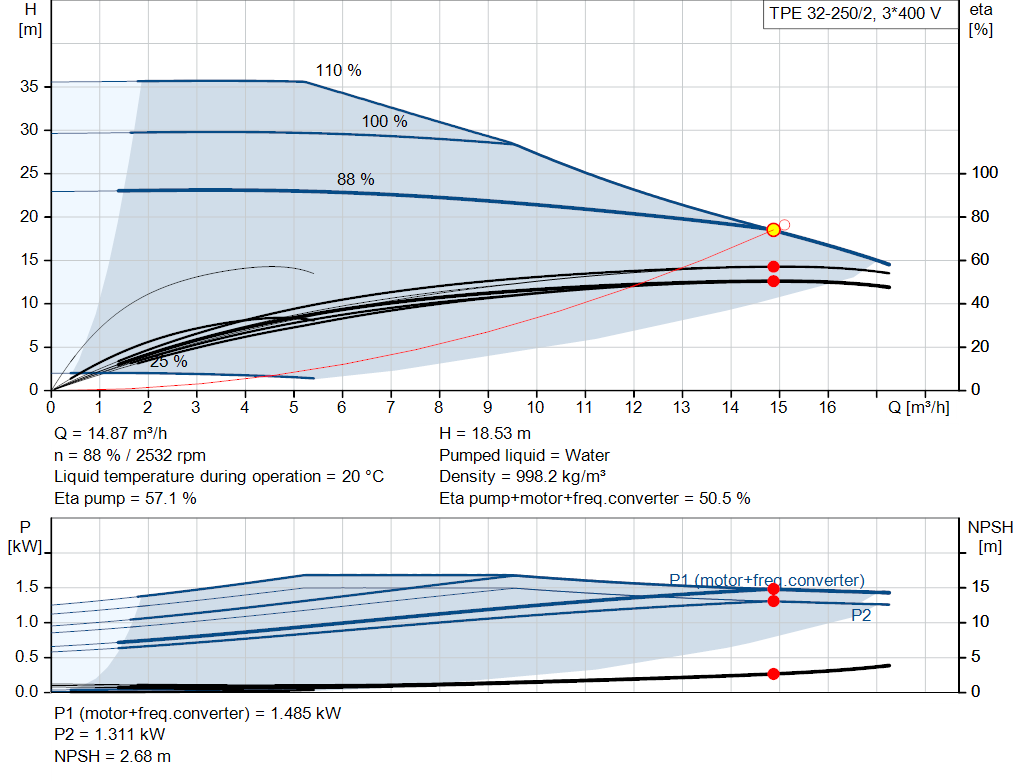

| Pump speed on which pump data are based: | 2900 rpm |
| Rated flow: | 15.1 m³/h |
| Rated head: | 19.1 m |
| Actual impeller diameter: | 140 mm |
| Primary shaft seal: | BAQE |
| Code for shaft seal: | BAQE |
| Curve tolerance: | ISO9906:2012 3B2 |
| Materials: | |
| Pump housing: | Cast iron |
| EN-GJL-250 | |
| ASTM class 35 | |
| Impeller: | Cast iron |
| EN-GJL-200 | |
| ASTM class 30 | |
| Installation: | |
| Range of ambient temperature: | -20 .. 50 °C |
| Maximum operating pressure: | 16 bar |
| Max pressure at stated temp: | 16 bar / 120 °C |
| Pipe connection standard: | EN 1092-2 |
| Type of connection: | DIN |
| Size of connection: | DN 32 |
| Pressure rating for connection: | PN 16 |

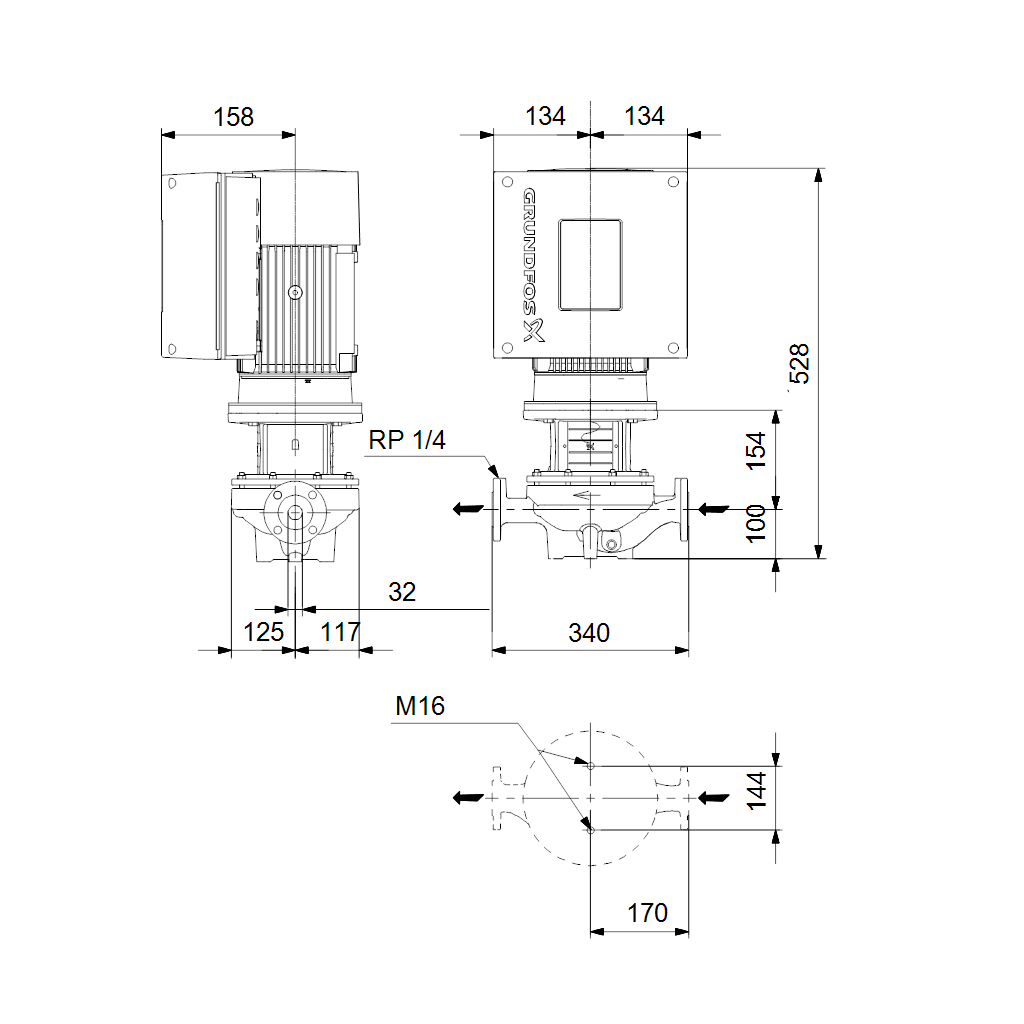

| Port-to-port length: | 340 mm |
| Flange size for motor: | FF165 |

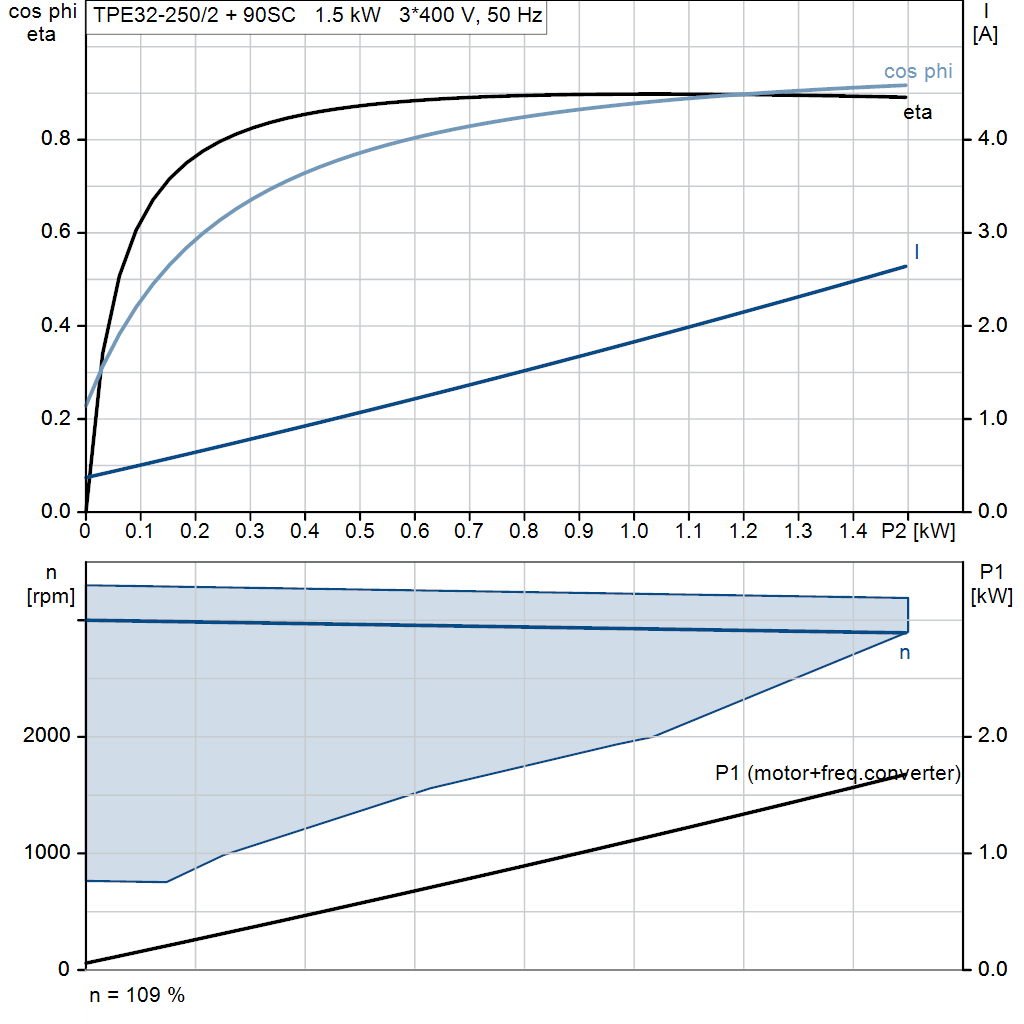

| Electrical data: | |
| Motor type: | 90SC |
| Rated power - P2: | 1.5 kW |
| Mains frequency: | 50 Hz |
| Rated voltage: | 3 x 380-500 V |
| Rated current: | 2.9-2.4 A |
| Cos phi - power factor: | 0.92-0.85 |
| Rated speed: | 360-4000 rpm |
| IE Efficiency class: | IE5 |
| Motor efficiency at full load: | 88.9 % |
| Number of poles: | 2 |
| Enclosure class (IEC 34-5): | IP55 |
| Insulation class (IEC 85): | F |
| Motor No: | 98482279 |
| Others: | |
| Minimum efficiency index, MEI ≥: | 0.70 |
| Net weight: | 43.8 kg |
| Gross weight: | 55 kg |
| Shipping volume: | 0.217 m³ |
| Danish VVS No.: | 382611250 |
