TPE 32-320/2 A-F-A-BAQE-IWB [98112556]
TPE 32-320/2 A-F-A-BAQE-IWB [98112556]
Impossibile caricare la disponibilità di ritiro

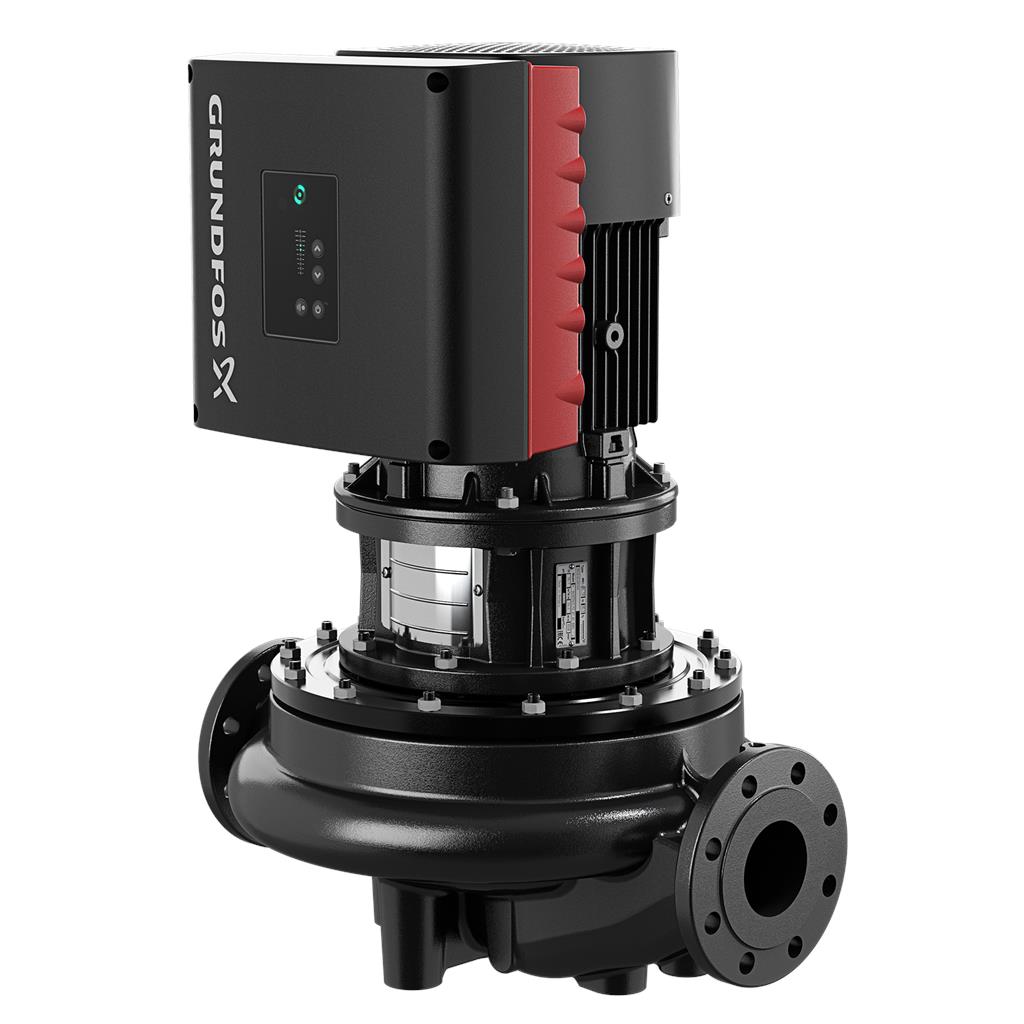

Pompa a coclea, monostadio, a presa diretta, con bocca di aspirazione e bocca di scarico in linea di diametro identico. La pompa è dotata di un design a sfilamento superiore, vale a dire la testa della pompa (motore, testa pompa e girante) può essere rimossa per la manutenzione o il servizio con il corpo pompa ancora nella tubazione. La pompa è dotata di una tenuta a soffietti in gomma non bilanciata. La tenuta meccanica è secondo EN 12756. Il collegamento delle tubazioni è tramite flange DIN PN 16 (EN 1092-2 e ISO 7005-2). La pompa è dotata di un motore sincrono a magnete permanente, raffreddato ad aria. Il rendimento del motore è classificato come IE5 secondo IEC 60034-30-2.
Specs Table
| Controlli: | |
| Frequency converter: | Built-in |
| Liquido: | |
| Liquido pompato: | Acqua |
| Gamma temperatura del liquido: | 0 .. 120 °C |
| Temperatura del liquido durante il funzionamento: | 20 °C |
| Densità: | 998.2 kg/m³ |
| Tecniche: | |

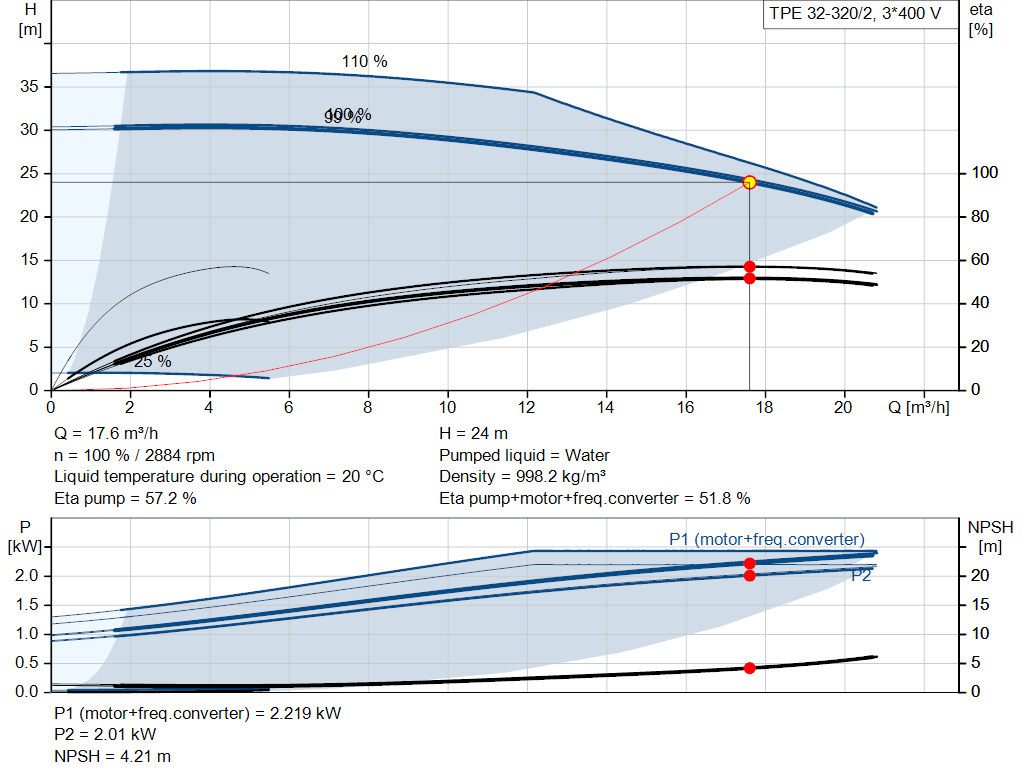

| Velocità della pompa su cui sono basati i dati: | 2900 giri/min |
| Portata nominale: | 17.6 m³/h |
| Prevalenza: | 24 m |
| Diametro effettivo della girante: | 155 mm |
| Tenuta meccanica primaria: | BAQE |
| Codice per tenuta albero: | BAQE |
| Tolleranza della curva: | ISO9906:2012 3B2 |
| Materiale: | |
| Corpo pompa: | Ghisa |
| EN-GJL-250 | |
| ASTM class 35 | |
| Girante: | Cast iron |
| EN-GJL-200 | |
| ASTM class 30 | |
| Installazione: | |
| Limite temperatura ambiente: | -20 .. 50 °C |
| Max pressione di funzionamento: | 16 bar |
| Max pressione alla temperatura citata: | 16 bar / 120 °C |
| Attaccato tubo standard: | EN 1092-2 |
| Tipo di collegamento: | DIN |
| Dimens. attacco: | DN 32 |
| Pressione nominale della connessione: | PN 16 |

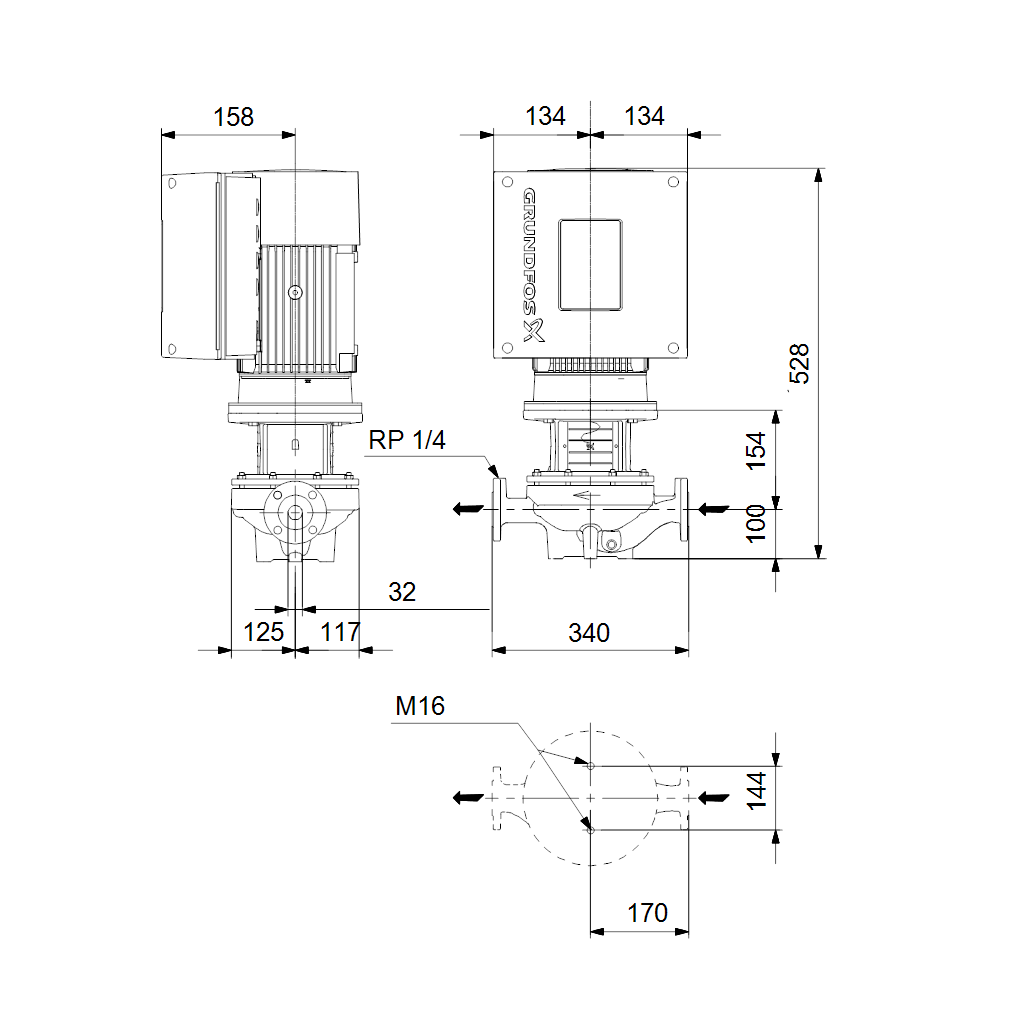

| Interasse: | 340 mm |
| Dimensione flange per il motore: | FF165 |

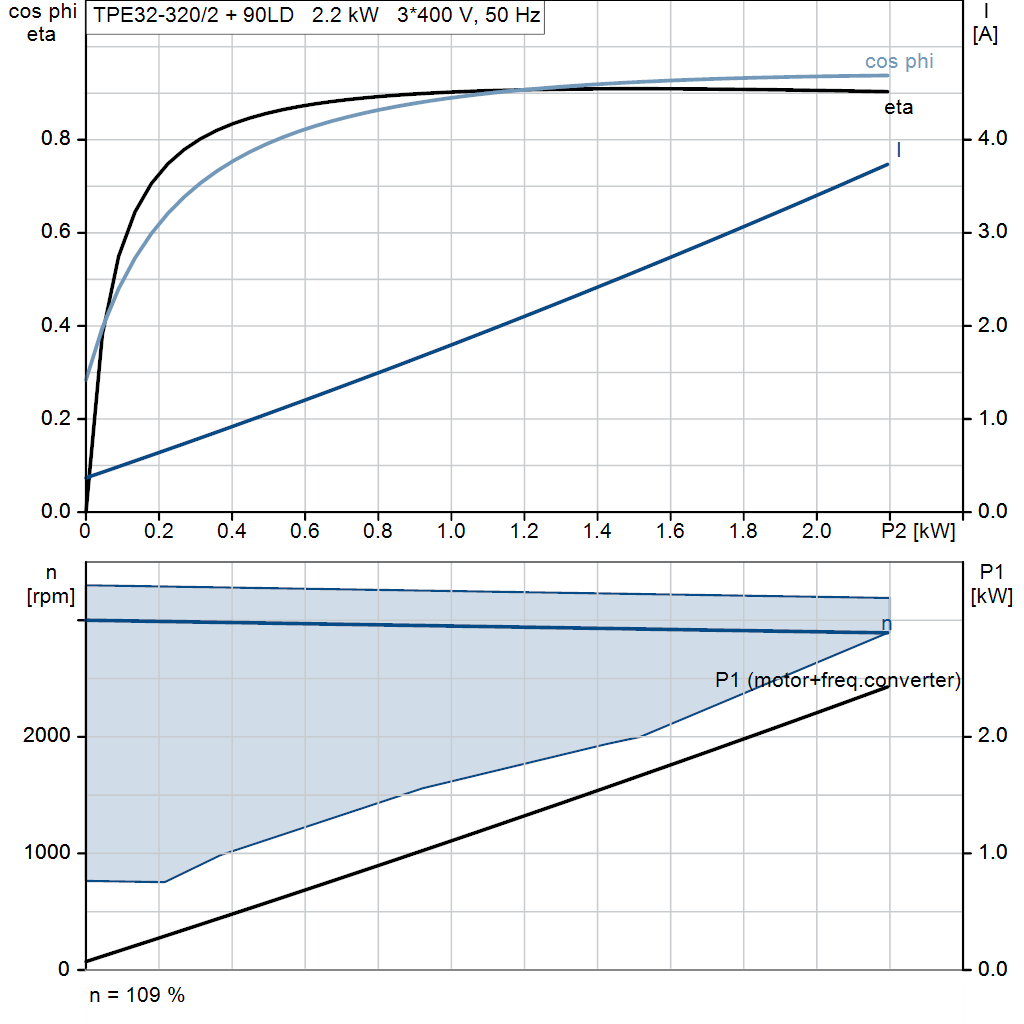

| Dati elettrici: | |
| Motore tipo: | 90LD |
| Potenza nominale - P2: | 2.2 kW |
| Frequenza di rete: | 50 Hz |
| Tensione nominale: | 3 x 380-500 V |
| Corrente nominale: | 4.15-3.4 A |
| Cos phi - fattore di potenza: | 0.93-0.87 |
| Velocità nominale: | 360-4000 giri/min |
| Classe di efficienza IE: | IE5 |
| Rendimento motore a pieno carico: | 90.1 % |
| N. di poli: | 2 |
| Classe di protezione (IEC 34-5): | IP55 |
| Classe di isolamento (IEC 85): | F |
| Codice motore: | 98534624 |
| Altro: | |
| Indice di efficienza minima, MEI ≥: | 0.70 |
| Peso netto: | 45.4 kg |
| Peso lordo: | 57 kg |
| Volume imballo: | 0.217 m³ |
| N. VVS danese: | 382611320 |
