TPE3 50-150 S-A-F-A-BQQE-FYB [99272258]
TPE3 50-150 S-A-F-A-BQQE-FYB [99272258]
Impossibile caricare la disponibilità di ritiro

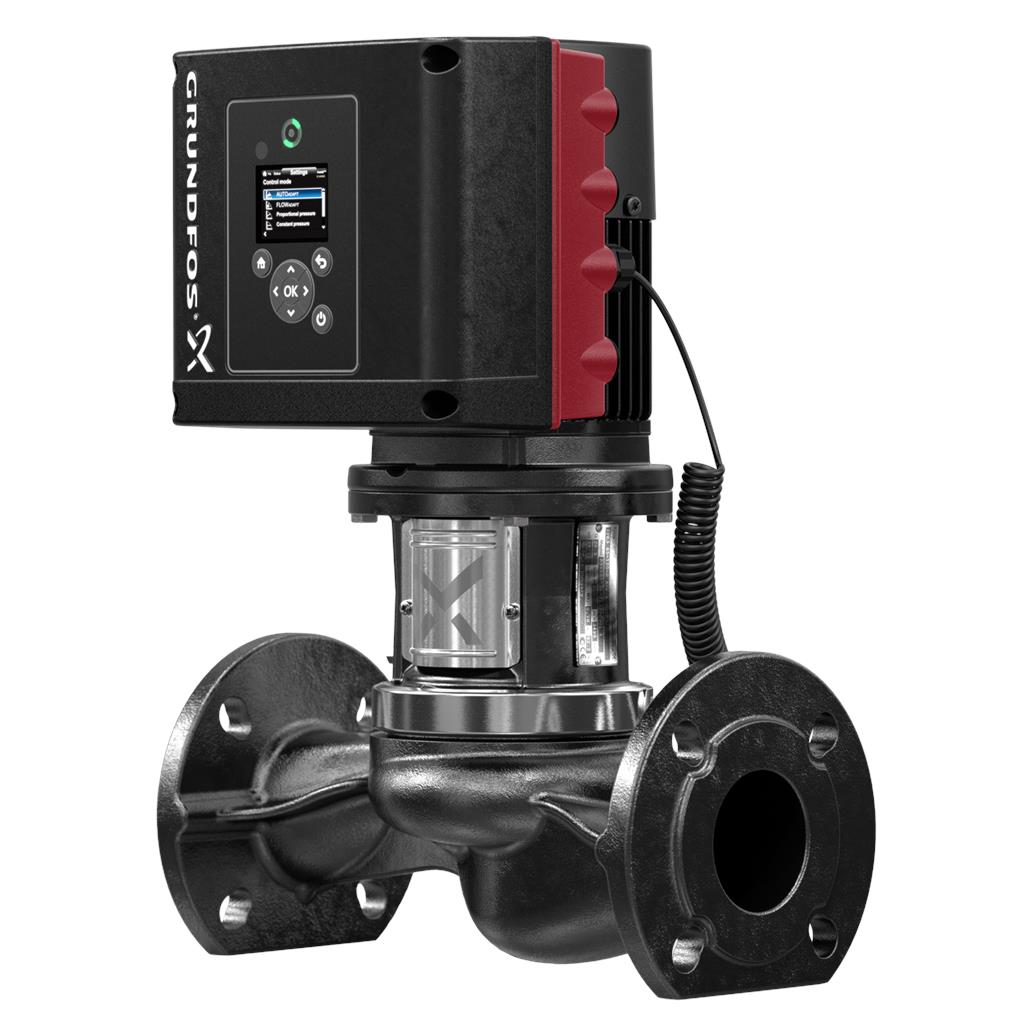

Pompa a coclea, monostadio, a presa diretta, con bocca di aspirazione e bocca di scarico in linea di diametro identico. La pompa è dotata di un design a sfilamento superiore, vale a dire la testa della pompa (motore, testa pompa e girante) può essere rimossa per la manutenzione o il servizio con il corpo pompa ancora nella tubazione. La tenuta meccanica è secondo EN 12756. Il collegamento delle tubazioni è tramite flange DIN PN 6/10 (EN 1092-2 e ISO 7005-2). La pompa è dotata di un motore sincrono a magnete permanente, raffreddato ad aria. Il rendimento del motore è classificato come IE5 secondo IEC 60034-30-2. Il motore è dotato di convertitore di frequenza integrato con regolatore PI. Ciò consente una regolazione fine della velocità del motore che, in tal modo, fornisce prestazioni adeguate alle richieste dell'impianto. La pompa è dotata di un sensore combinato di pressione differenziale e temperatura.
Specs Table
| Controls: | |
| Frequency converter: | Built-in |
| Liquid: | |
| Pumped liquid: | Water |
| Liquid temperature range: | -25 .. 120 °C |
| Selected liquid temperature: | 20 °C |
| Density: | 998.2 kg/m³ |
| Technical: | |

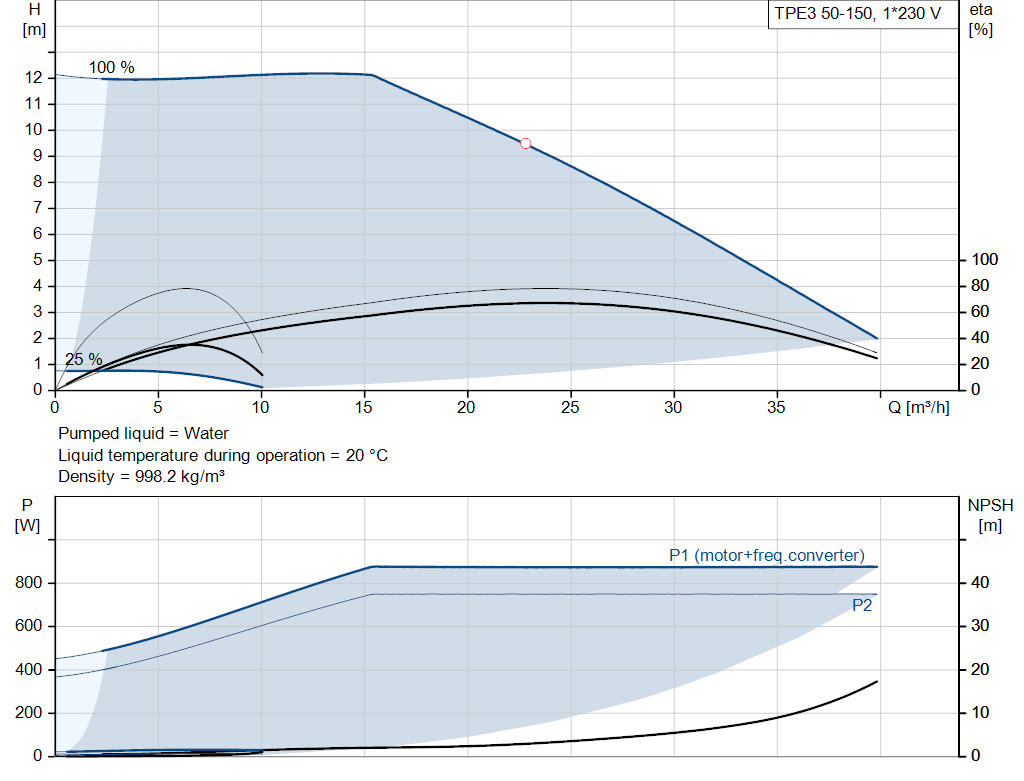

| Pump speed on which pump data are based: | 3800 rpm |
| Rated flow: | 22.8 m³/h |
| Rated head: | 9.5 m |
| Actual impeller diameter: | 74 mm |
| Primary shaft seal: | BQQE |
| Code for shaft seal: | BQQE |
| Curve tolerance: | ISO9906:2012 3B2 |
| Materials: | |
| Pump housing: | Cast iron |
| EN-GJL-250 | |
| ASTM class 35 | |
| Impeller: | Composite |
| PES+30% GF | |
| Installation: | |
| Range of ambient temperature: | -20 .. 50 °C |
| Maximum operating pressure: | 10 bar |
| Max pressure at stated temp: | 10 bar / 120 °C |
| Pipe connection standard: | EN 1092-2 |
| Type of connection: | DIN |
| Size of connection: | DN 50 |
| Pressure rating for connection: | PN 6/10 |

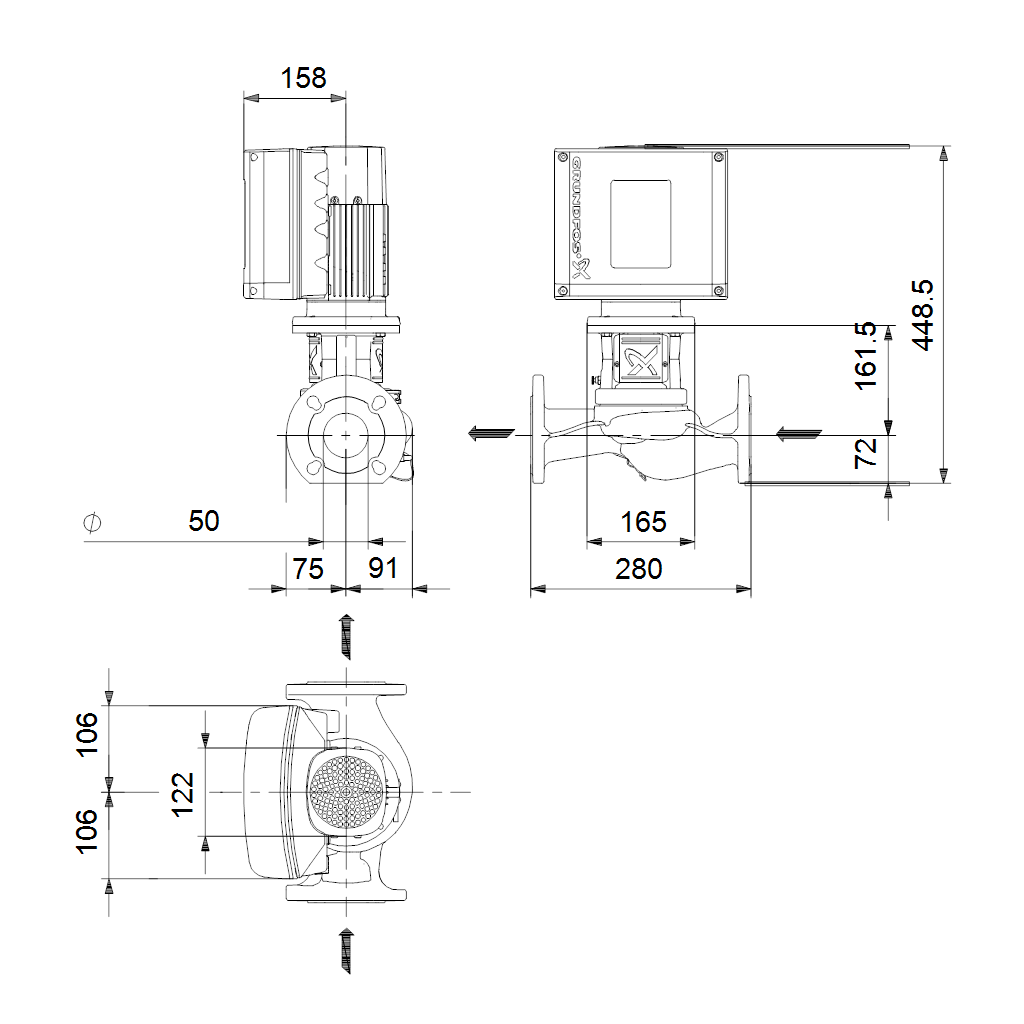

| Port-to-port length: | 280 mm |
| Flange size for motor: | 56C |

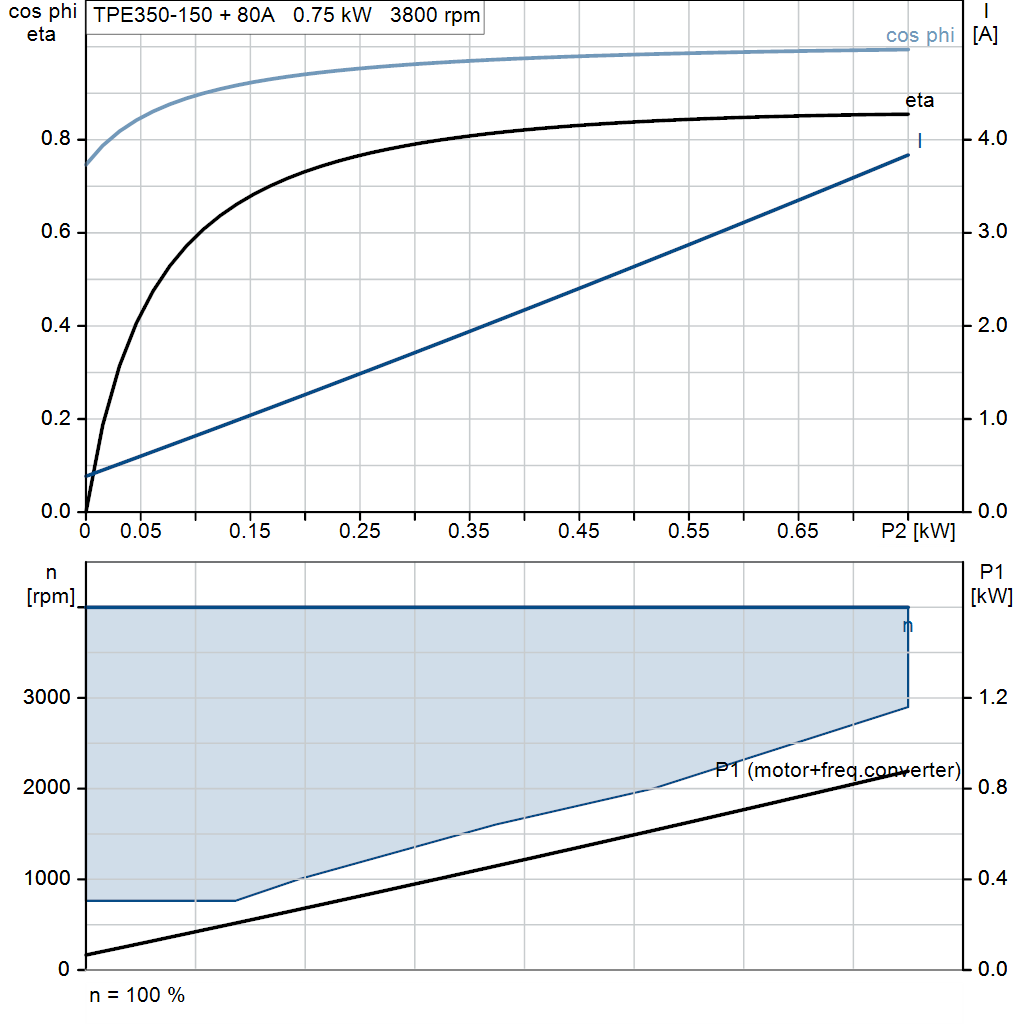

| Electrical data: | |
| Motor type: | 80A |
| Rated power - P2: | 0.75 kW |
| Mains frequency: | 50 / 60 Hz |
| Rated voltage: | 1 x 200-240 V |
| Rated current: | 4.7-3.9 A |
| Cos phi - power factor: | 0.99 |
| Rated speed: | 360-4000 rpm |
| IE Efficiency class: | IE5 |
| Motor efficiency at full load: | 85.2 % |
| Number of poles: | 0 |
| Enclosure class (IEC 34-5): | IP55 |
| Insulation class (IEC 85): | F |
| Motor No: | 99137986 |
| Others: | |
| Minimum efficiency index, MEI ≥: | 0.70 |
| Net weight: | 25 kg |
| Gross weight: | 32.2 kg |
| Shipping volume: | 0.104 m³ |
| Danish VVS No.: | 381602150 |
| Swedish RSK No.: | 5745882 |
| Finnish LVI No.: | 4616195 |
| Norwegian NRF no.: | 9043464 |
| Country of origin: | HU |
| Custom tariff no.: | 84137051 |
