TPE3 65-120 S-A-F-A-BQQE-FWB [99271852]
TPE3 65-120 S-A-F-A-BQQE-FWB [99271852]
Impossibile caricare la disponibilità di ritiro
Pompa a coclea, monostadio, a presa diretta, con bocca di aspirazione e bocca di scarico in linea di diametro identico. La pompa è dotata di un design a sfilamento superiore, vale a dire la testa della pompa (motore, testa pompa e girante) può essere rimossa per la manutenzione o il servizio con il corpo pompa ancora nella tubazione. La tenuta meccanica è secondo EN 12756. Il collegamento delle tubazioni è tramite flange DIN PN 16 (EN 1092-2 e ISO 7005-2). La pompa è dotata di un motore sincrono a magnete permanente, raffreddato ad aria. Il rendimento del motore è classificato come IE5 secondo IEC 60034-30-2. Il motore è dotato di convertitore di frequenza integrato con regolatore PI. Ciò consente una regolazione fine della velocità del motore che, in tal modo, fornisce prestazioni adeguate alle richieste dell'impianto. La pompa è dotata di un sensore combinato di pressione differenziale e temperatura.
Specs Table
| Controls: | ||
| Frequency converter: | Built-in | |
| Liquid: | ||
| Pumped liquid: | Water | |
| Liquid temperature range: | -25 .. 120 °C | |
| Selected liquid temperature: | 20 °C | |
| Density: | 998.2 kg/m³ | |
| Technical: | ||

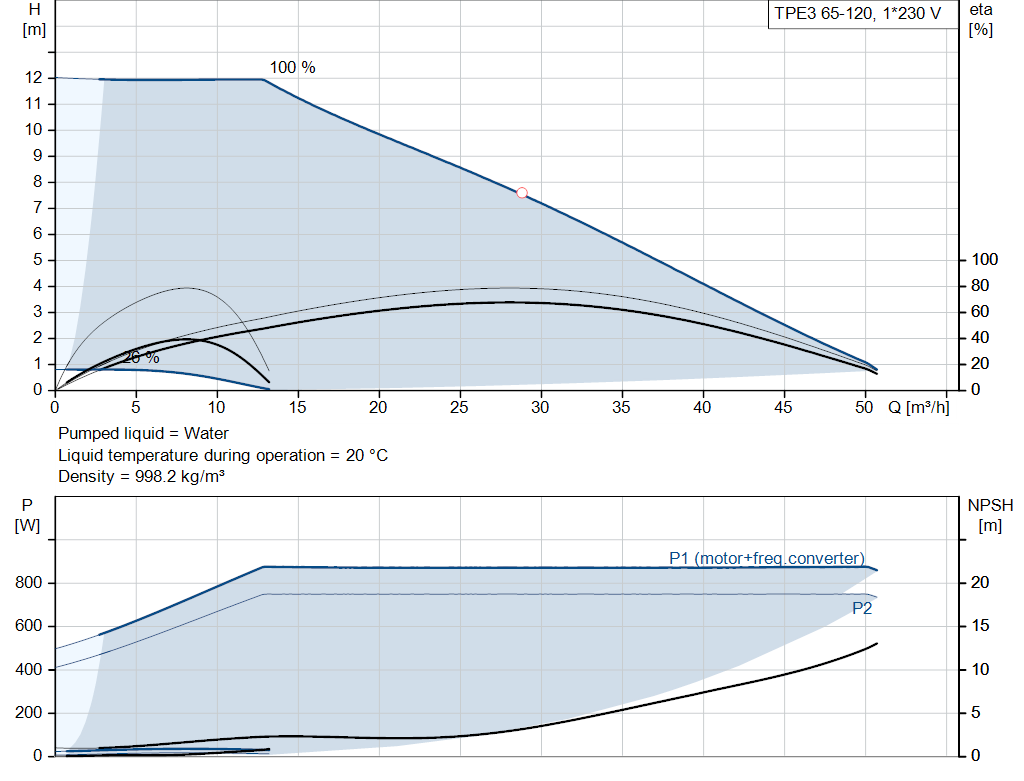

| Pump speed on which pump data are based: | 3530 rpm | |
| Rated flow: | 28.8 m³/h | |
| Rated head: | 7.6 m | |
| Actual impeller diameter: | 78 mm | |
| Primary shaft seal: | BQQE | |
| Code for shaft seal: | BQQE | |
| Curve tolerance: | ISO9906:2012 3B2 | |
| Materials: | ||
| Pump housing: | Cast iron | |
| EN-GJL-250 | ||
| ASTM class 35 | ||
| Impeller: | Composite | |
| PES+30% GF | ||
| Installation: | ||
| Range of ambient temperature: | -20 .. 50 °C | |
| Maximum operating pressure: | 16 bar | |
| Max pressure at stated temp: | 16 bar / 120 °C | |
| Pipe connection standard: | EN 1092-2 | |
| Type of connection: | DIN | |
| Size of connection: | DN 65 | |
| Pressure rating for connection: | PN 16 | |

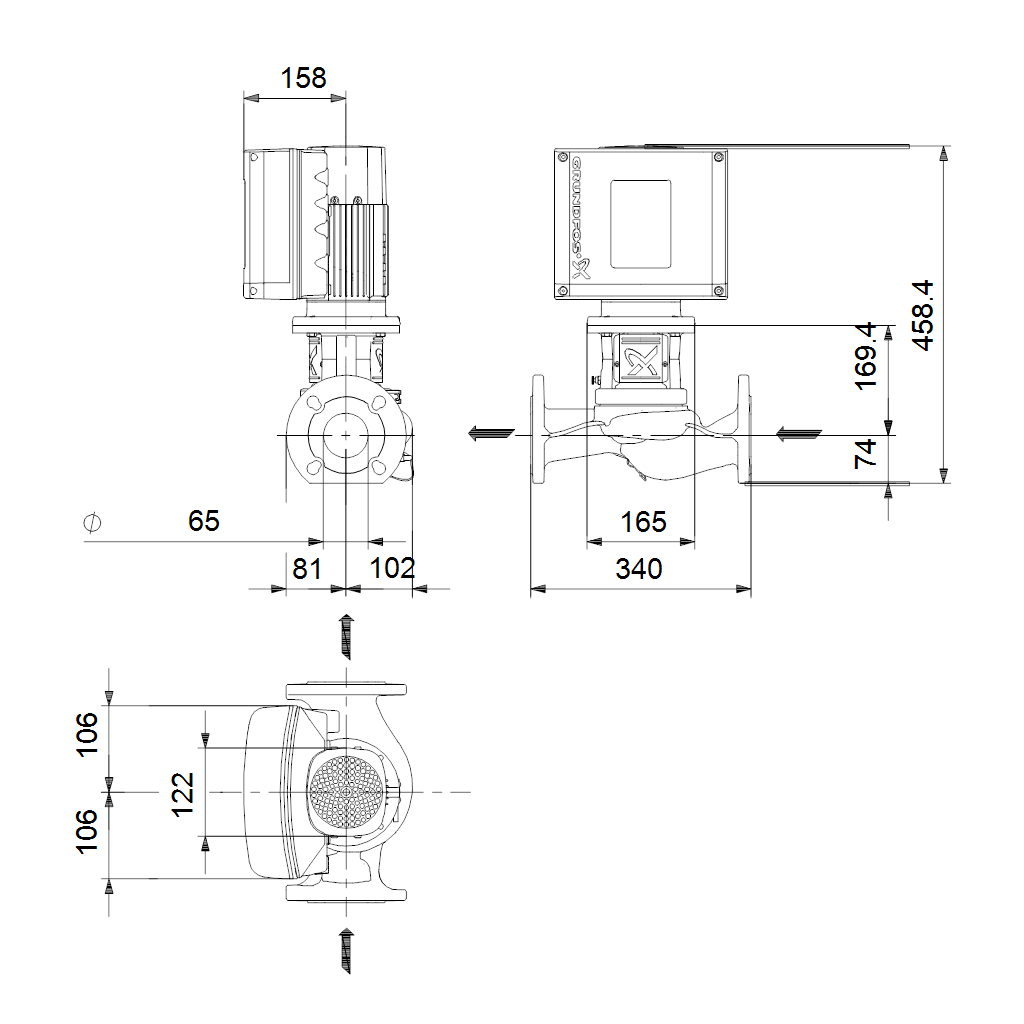

| Port-to-port length: | 340 mm | |
| Flange size for motor: | 56C | |

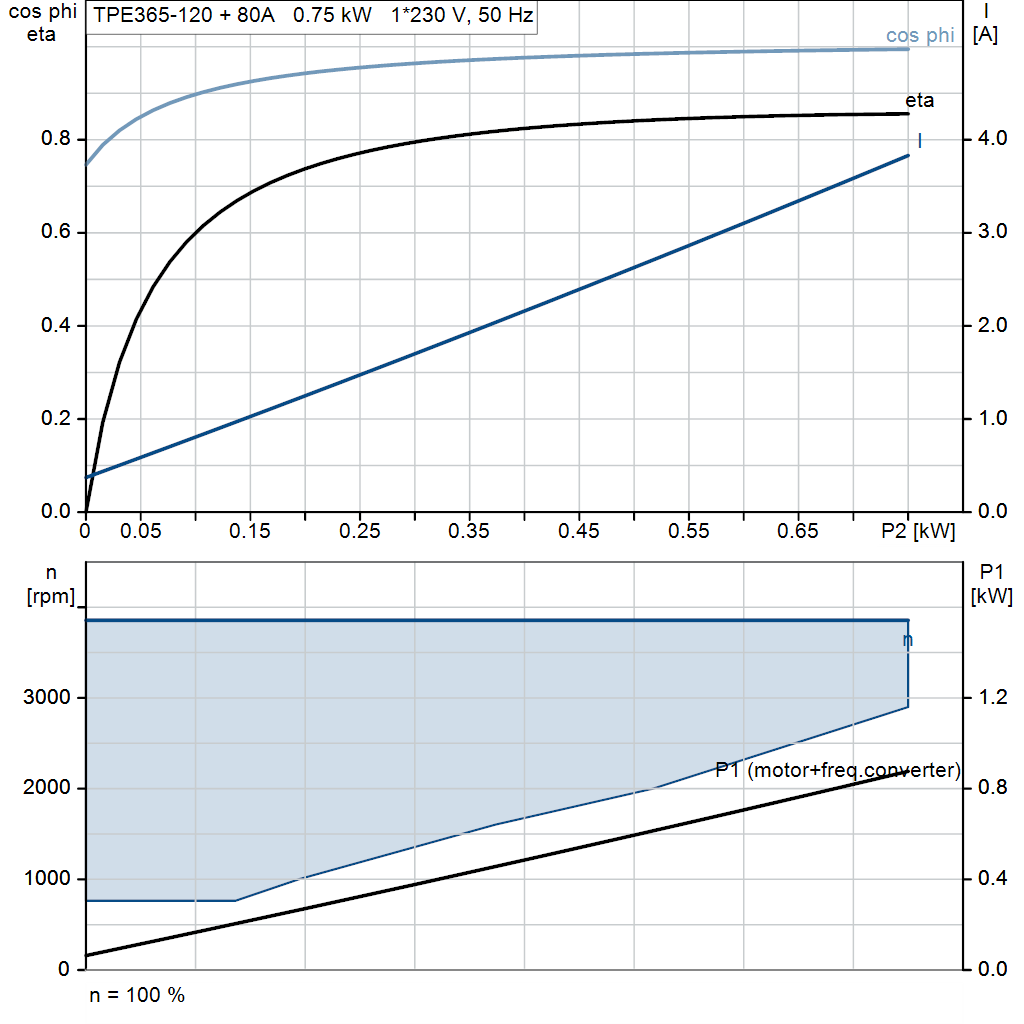

| Electrical data: | ||
| Motor type: | 80A | |
| Rated power - P2: | 0.75 kW | |
| Mains frequency: | 50 / 60 Hz | |
| Rated voltage: | 1 x 200-240 V | |
| Rated current: | 4.7-3.9 A | |
| Cos phi - power factor: | 0.99 | |
| Rated speed: | 360-4000 rpm | |
| IE Efficiency class: | IE5 | |
| Motor efficiency at full load: | 85.2 % | |
| Number of poles: | 0 | |
| Enclosure class (IEC 34-5): | IP55 | |
| Insulation class (IEC 85): | F | |
| Motor No: | 99137986 | |
| Others: | ||
| Minimum efficiency index, MEI ≥: | 0.70 | |
| Net weight: | 27.5 kg | |
| Gross weight: | 36.2 kg | |
| Shipping volume: | 0.164 m³ | |
| Danish VVS No.: | 381613120 | |
| Country of origin: | HU | |
| Custom tariff no.: | 84137051 | |
